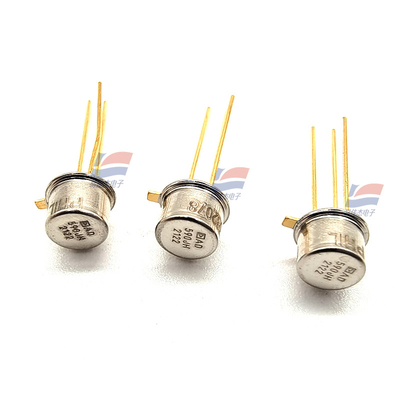

AD590JH-Feuchtigkeits-Temperaturfühler, zwei Terminal-IC Temperaturfühler

Produkt-Beschreibung:

AD590JH-Zwei-Anschluss IC-Temperaturfühler

Eigenschaften:

AD590 ist ein Terminaltemperaturfühler der integrierten Schaltung 2, der einen Ausgangsstrom produziert, der zur absoluten Temperatur proportional ist. Für Versorgungsspannungen zwischen 4 V und 30 V, die das Gerät als ein hochohmiger, konstanter Stromregler auftritt, der 1 μA/K. Laser-Zutat der Dünnfilmwiderstände des Chips führt, wird verwendet, um das Gerät zu 298,2 μA Ertrag bei 298,2 K (°C) 25 zu kalibrieren.

Das AD590 sollte in jeder möglicher Temperatur-Abfragungsanwendung unterhalb°C 150 verwendet werden, in dem herkömmliche elektrische Temperaturfühler z.Z. eingesetzt werden. Die inhärenten niedrigen Kosten einer monolithischen integrierten Schaltung, die mit der Beseitigung des Stützschaltkreises kombiniert wird, machen das AD590 eine attraktive Alternative für viele Temperaturmessungssituationen. Linearisationsschaltkreis, Präzisionsspannungsverstärker, messender Schaltkreis des Widerstands und Ausgleich der kalten Lötstelle werden nicht benötigt, wenn man das AD590 anwendet.

Zusätzlich zur Temperaturmessung umfassen Anwendungen Temperaturausgleich oder Korrektur von getrennten Komponenten, das Beeinflussen proportional zur absoluten Temperatur, Strömungsgeschwindigkeitsmaß, waagerecht ausgerichtete Entdeckung von Flüssigkeiten und Windmessung. Das AD590 ist in der Chipform verfügbar und macht sie passend für Hybridschaltungen und schnelle Temperaturmessungen in geschützter Umwelt.

Das AD590 ist in den Fernerkundungsanwendungen besonders nützlich. Das Gerät ist zum Spannungsabfall über den langen Schlangen wegen seiner hochohmigen Stromabgabe unempfindlich. Jedes mögliches gut-Isoliertwisted pair ist für Operation an den Hunderten von den Füßen vom empfangenden Schaltkreis genügend. Die Ausgangskennlinien machen auch das AD590 einfach zu multiplexen: der Strom kann durch einen CMOS-Mehrfachkoppler geschaltet werden, oder die Versorgungsspannung kann durch einen Logiktorertrag geschaltet werden.

PRODUKT-HÖHEPUNKTE

1. Das AD590 ist kalibriert, der Terminal2 temperaturfühler, der nur eine DC-Spannungsversorgung erfordert (4 V bis 30 V). Teure Übermittler, Filter, Anschlussleitungsausgleich und Linearisationsstromkreise sind alle unnötig, wenn man das Gerät anwendet.

2. Hochmoderne Laser-Zutat auf dem Oblatenniveau in Verbindung mit umfangreicher abschließender Prüfung garantiert, dass Einheiten AD590 leicht austauschbar sind.

3. Überlegene Schnittstellenablehnung tritt auf, weil der Ertrag ein Strom eher als eine Spannung ist. Darüber hinaus ist Leistungsbedarf niedrig (1,5 mWs @°C) 5 v-@ 25. Diese Eigenschaften machen das AD590 einfach, als Fern-Sensor zuzutreffen.

4. Der mit hohem Ausschuss Widerstand (>10 MΩ) liefert ausgezeichnete Ablehnung des Versorgungsspannungsantriebs und -kräuselung. Zum Beispiel die Stromversorgung von 5 V zu 10 v-Ergebnissen nur in einer 1 gegenwärtigen Änderung μA Maximums oder in 1°C gleichwertigem Fehler ändernd.

Spezifikationen:
