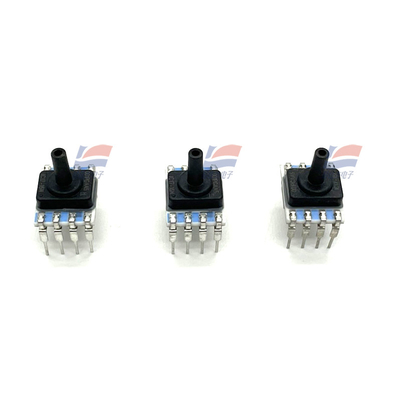

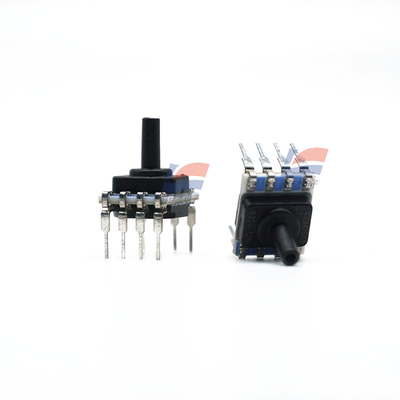

YJJ ABPDANN010BGAA5 0 - 10bar Drucksensor verwendet in Sauerstoffgeneratoren und Gasdetektoren

Produktbeschreibung:

YJJ ABPDANN010BGAA5 0 - 10bar Drucksensor für Sauerstoffgeneratoren und Gasdetektoren

Merkmale:

• Misst Überdruck und Differenzdruck

drücke

• Gesamtfehlerband (siehe Abbildung 1): ±1,5 %FSS

• Option für flüssige Medien: Ermöglicht Nass-/

Nassbetrieb bei Geräten mit zwei Anschlüssen

• Branchenführende Langzeitstabilität:

±0,25 %FSS

• Branchenführende Genauigkeit: ±0,25 %FSS

BFSL

• Großer Druckbereich: 60 mbar bis 10 bar

| 6 kPa bis 1 MPa | 1 psi bis 150 psi

• Bis zu 8 mm x 7 mm klein

• Hohe Berstdrücke (siehe Tabelle 7)

• Kalibriert über einen Temperaturbereich von 0°C

bis 50°C [32°F bis 122°F]

• Betrieb mit einer einzigen Stromversorgung von

entweder 3,3 Vdc oder 5,0 Vdc

• Ausgang: Ratiometrisches Analog- oder I2C- oder

SPI-kompatibler 12-Bit-Digitalausgang

• Stromverbrauch: 2 uA typisch bei

Nutzung der Sleep-Mode-Option

• Erfüllt IPC/JEDEC J-STD-020D.1

Feuchtigkeitsempfindlichkeitsstufe 1

Anforderungen

• REACH- und RoHS-konform

• Optionen: Interne Diagnosefunktion,

Flüssigmedien, Sleep-Mode, Temperatur-

Ausgang

ABBILDUNG 1. GESAMTFEHLERBAND TABELLE 1. ABSOLUTE MAXIMALWERTE1 EIGENSCHAFT MIN. MAX. EINHEIT Versorgungsspannung (Vsupply) -0,3 6,0 Vdc Spannung an jedem Pin -0,3 Vsupply + 0,3 V Digitale Schnittstellen-Taktfrequenz: I2 C SPI 100 50 400 800 kHz ESD-Empfindlichkeit (Human Body Model) 2 — kV Lagertemperatur -40 [-40] 85 [185] °C [°F] Lötzeit und -temperatur: Löttemperatur (DIP) Spitzentemperatur beim Reflow-Löten (Leadless SMT, SMT) 4 s max. bei 250°C [482°F] 15 s max. bei 250°C [482°F] 1Absolute Maximalwerte sind die extremen Grenzwerte, denen das Gerät ohne Beschädigung standhält. TABELLE 2. UMWELTSPEZIFIKATIONEN EIGENSCHAFT PARAMETER Luftfeuchtigkeit: alle äußeren Oberflächen interne Oberflächen der Option Flüssigmedien (T, V, F, G) interne Oberflächen der Option Trockengase (N, D) 0 %RH bis 95 %RH, nicht kondensierend 0 %RH bis 100 %RH, kondensierend 0 %RH bis 95 %RH, nicht kondensierend Vibration 15 g, 10 Hz bis 2 kHz Stoß 100 g, 6 ms Dauer Lebensdauer1 1 Million Druckzyklen Minimum Löt-Reflow J-STD-020-D.1 Feuchtigkeitsempfindlichkeitsstufe 1 (unbegrenzte Haltbarkeit bei Lagerung bei
