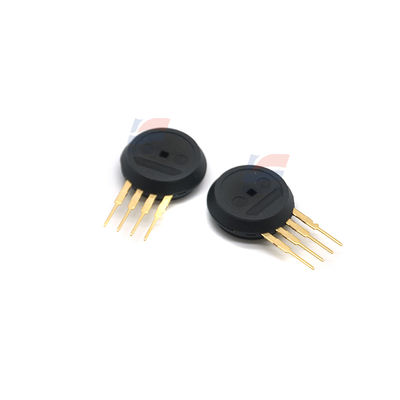

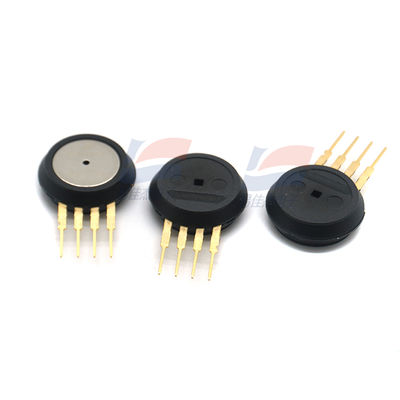

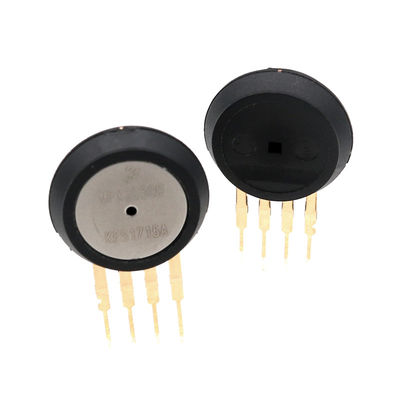

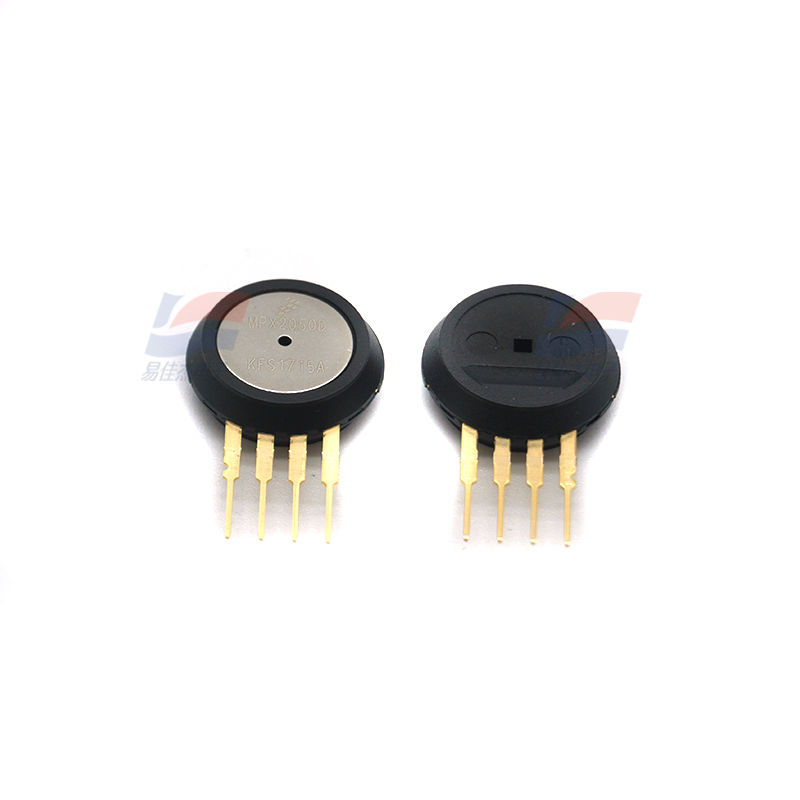

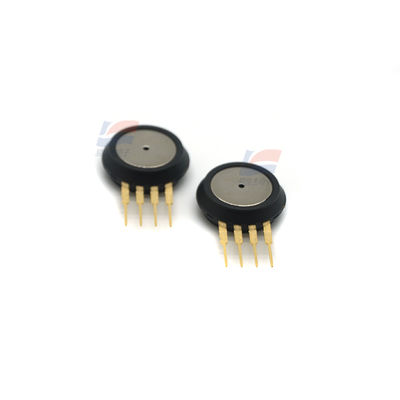

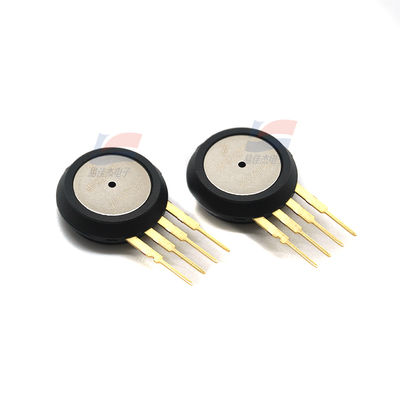

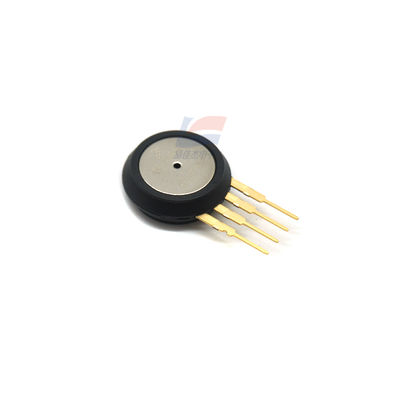

MPX2050D Platinenmontage-Drucksensoren Differenzial 0 Pa bis 50 kPa

Produktbeschreibung:

MPX2050D Boardmontage-Drucksensoren Differenzial 0 Pa bis 50 kPa

Merkmale:

Die Geräte der MPX2050-Serie sind piezoresistive Silizium-Drucksensoren mit einem hochpräzisen und linearen Spannungsausgang, der direkt proportional zum angelegten Druck ist. Der Sensor ist eine einzelne, monolithische Siliziummembran mitDehnungsmessstreifen und einem Dünnschicht-Widerstandsnetzwerk, das auf dem Chip integriert ist. Der Chip ist lasergetrimmt für eine präzise Bereichs- und Offset-Kalibrierung sowie Temperaturkompensation.

• Temperaturkompensiert über 0°C bis +85°C

• Einzigartiger Silizium-Scherungs-Dehnungsmessstreifen

• Einfach zu verwendende Chip-Carrier-Gehäuseoptionen

• Ratiometrisch zur Versorgungsspannung

• Differenzial- und Messbereichsoptionen

• ±0,25% Linearität

Spannungsausgang gegenüber angelegtem Differenzdruck

Der Differenzspannungsausgang des Sensors ist direkt proportional zum angelegten Differenzdruck.

Der Ausgangsspannung des Differenzial- oder Messbereichssensors erhöht sich mit zunehmendem Druck, der auf die Druckseite

(P1) relativ zur Vakuumseite (P2) ausgeübt wird. Ebenso erhöht sich die Ausgangsspannung mit zunehmendem Vakuum, das auf die

Vakuumseite (P2) relativ zur Druckseite ausgeübt wird.
