Produktdetails:
|
| Komplette Spanne (3): | VFSS 45 60 90 Millivolt | Gleichen Sie aus (4): | Voff 0 20 35 Millivolt |
|---|---|---|---|
| Empfindlichkeit: | 1,2 — mV/kPa | Linearitäten (5): | – 0,6 — 0.4% VFSS |
| Druck-Hysterese (5) (kPa 0 bis 50): | ± 0,1 — %VFSS | ||
| Hervorheben: | MPX53D Siliziumdrucksensor |
||
Produkt-Beschreibung:

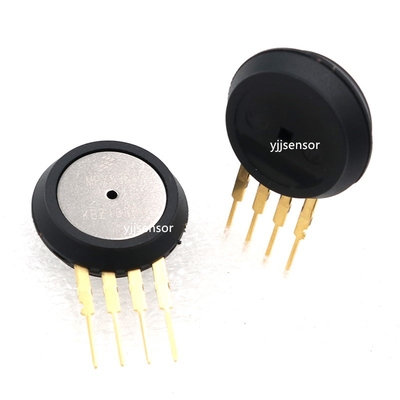

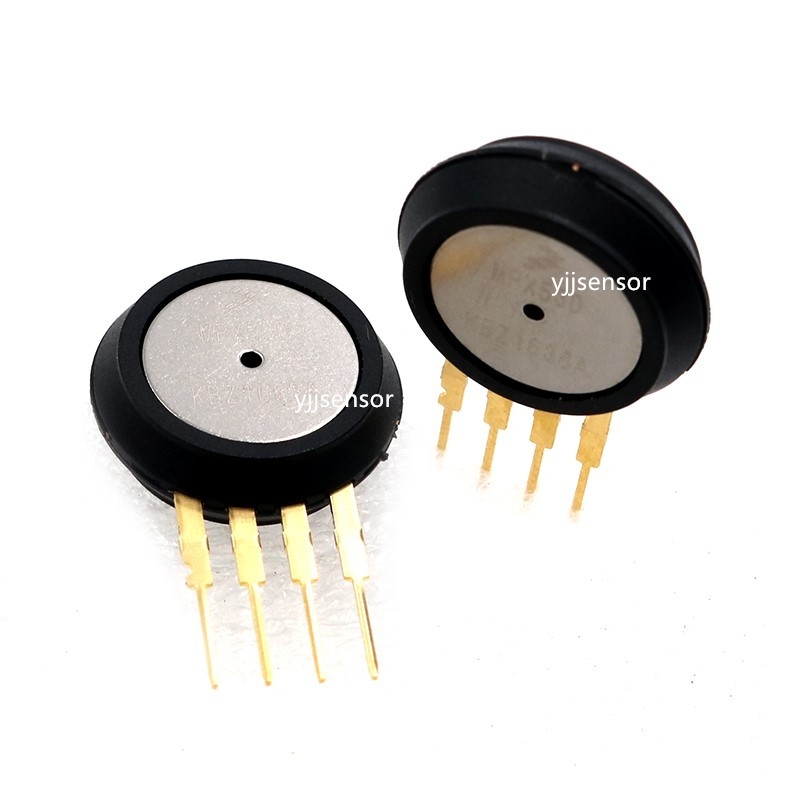

Silikon-Druck-Sensor MPX53D 0-50 Kpa (0-7.25PSi) Uncompensated
Eigenschaften:
Der druckelektrische Druck-Sensor des Silikons MPX53 liefert ein sehr genaues und ein linear
Spannungsertrag — direkt proportional zum Pressdruck. Dieser Standard, niedrige Kosten,
uncompensated Sensor ermöglicht Hersteller, ihr eigenes externes zu entwerfen und zu addieren
kompensierende und Signalformungsnetze Temperatur. Ausgleichstechniken
werden wegen der Voraussagbarkeit Motorolas des einzelnen Element-Dehnungsmessgerätes vereinfacht
Entwurf.
Niedrige Kosten
Patentierter Silikon-Scherbelastungs-Messgerät-Entwurf
Ratiometric zur Versorgungs-Spannung
Bedienungsfreundlicher Chip Carrier Package Options
60 Millivolt Spanne (Art)
Differenzial-und Messgerät-Wahlen
Anwendungs-Beispiele
Luft-Bewegungs-Steuerung
Klimakontrollsysteme
Pegelstäbe
Lecksuche
Medizinische Instrumentierung
Industrielle Kontrollen
Pneumatische Kontrollsysteme
Robotik
Abbildung 1 zeigt ein Diagramm des internen Schaltkreises
auf dem alleinstehenden Druck-Sensor-Chip.
Spezifikationen:
| Überdruck (8) (P1 > P2) | KPa Pmax 200 |
| Berstdruck (8) (P1 > P2) | KPa Pburst 500 |
| Lagertemperatur | Tstg – °C 40 bis +125 |
| Betriebstemperatur | TA – °C 40 bis +125 |
| Druck-Strecke (1) | POP 0 — kPa 50 |
| Versorgungs-Spannung (2) | GEGEN — 3,0 6,0 VDC |
| Versorgung gegenwärtig | Io — 6,0 — mAdc |
