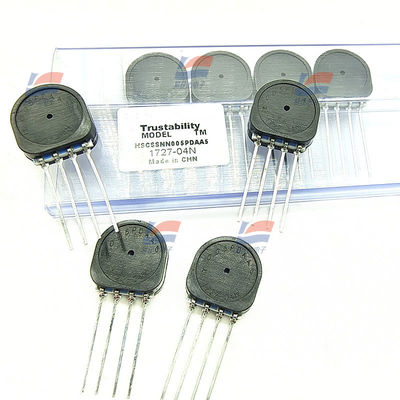

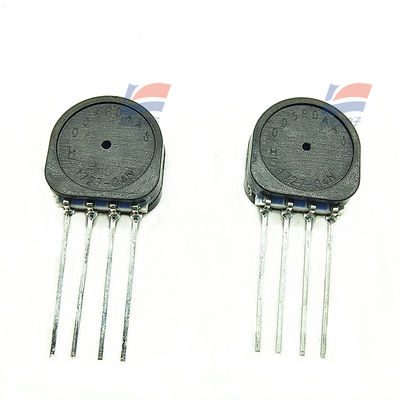

HSCSSNN005PDAA5 Differenzdrucksensor ± 5 PSI 0,5 V - 4,5 V 4 SIP-Modul

Produktbeschreibung:

HSCSSNN005PDAA5 Differenzdrucksensor ±5 PSI (±34,47 kPa 0,5 V ~ 4,5 V 4-SIP-Modul

Merkmale:

Differenzdruck Drucksensor ±5 PSI (±34,47 kPa) 0,5 V bis 4,5 V 4-SIP-Modul

Integrierter Drucksensor TruStability™ HSC-Serienkompensation.TEB (Gesamtfehlerband): ±1 % FSS bis ±3 % FSS.(Differenzdruck, Überdruck), niedrig (Absolutdruck, Differenzdruck, Überdruck).Digitaler oder analoger Ausgang.DIP, SIP, SMD

Druckbereich

±1,6 mbar bis ±10 bar, ±160 Pa bis ±1 MPa, ±0,5 inH20 bis ±150 psi

Die Silicon Ceramic (HSC)-Serie ist ein piezoresistiver Silizium-Drucksensor, der einen proportionalen analogen oder digitalen Ausgang bietet, um Druckmesswerte über eine volle Druckspanne und einen Temperaturbereich bereitzustellen.Die HSC-Serie kann mithilfe des integrierten Schaltkreises (ASIC) auf der Leiterplatte eine Kalibrierung und Temperaturkompensation für Sensor-Nullposition, Empfindlichkeit, Temperaturkoeffizient und Nichtlinearität durchführen.Die kalibrierten analogen und digitalen Ausgänge werden mit einer Rate von etwa 1 kHz bzw. 2 kHz aktualisiert.

Die HSC-Serie ist im Temperaturbereich von 0 °C bis 50 °C [32 °F bis 122 °F] kalibriert.Der Sensor verfügt über eine einzelne Stromversorgung von 3,3 VDC oder 5,0 VDC.

Diese Sensoren können Absolut-, Relativ- oder Differenzdruck messen.Der Absolutdrucksensor verwendet den Vakuumdruck als internen Referenzwert und sein Ausgangswert ist proportional zum Absolutdruck.Der Manometerdrucksensor nimmt den atmosphärischen Druck als Referenz und liefert einen Ausgangswert, der proportional zur Differenz des atmosphärischen Drucks ist.Der Differenzdrucksensor kann den Druck zwischen zwei Druckanschlüssen messen.

TruStability®-Drucksensoren sind für den Betrieb mit nicht korrosiven und nichtionischen Gasen wie Luft und anderen Trockengasen ausgelegt.Eine Fülle von Optionen erweitert die Leistung dieser Sensoren auf Druckbereiche über 40 mbar, 4 kPa und 20 inH2O.

SSpezifikationen:
