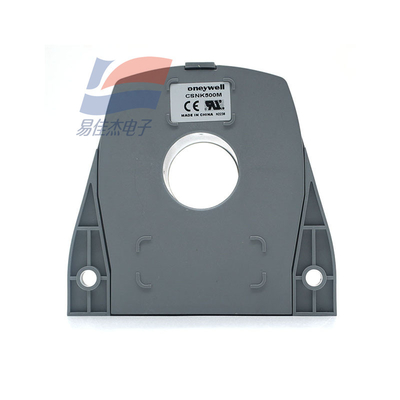

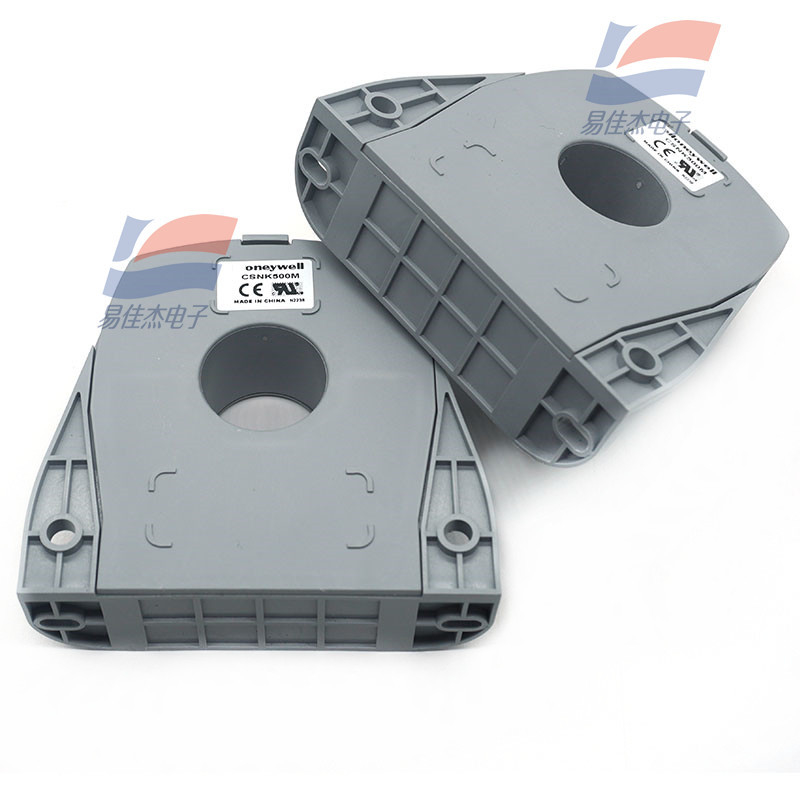

CSNK500M Platinenmontierte Stromsensoren Geschlossener Regelkreis Elektronische Messung Erkennt

CSNK500M Bordmontage-Stromsensoren mit geschlossenem Kreislauf Elektronische Messdetektoren

Eigenschaften:

CSNK500M geschlossener Stromsensor basierend auf dem Magnetkompensationsprinzip. Der elektrische Rand zwischen den Primär- und Sekundärkreisen kann Gleichstrom, Wechselstrom und Pulsstrom messen.

1. Elektrische Parameter

Nennstrom: 500 A.t rms (Nennstrom)

Messbereich: 0~±1200A.t (kontinuierlicher Strom)

: 0~±127**.t ((AC Spitzenstrom)

Messwiderstand (bei 70°C): Rm min Rm max

Bei ± 15 V, bei ± 500 A.t Max: 0 ohm 75 ohm

bei ± 1000A.t Max: 0 ohm 10 ohm

Bei ± 18 V, bei ± 500 A.t Max: 0 ohm 100 ohm

bei ± 127**.t Max: 0 ohm 5 ohm

Analoger Ausgangsstrom (bei 500A): 100mA

Umdrehungsverhältnis: 1/5000

** * (25°C): besser als ±0,50%

Anschlussspannung: ±15~18VDC ((±5%)

Primäre Sekundärkante: 6KVrms/50KHz/ 1min

2. Geschlechtsdynamische Parameter

Nullverschiebungsstrom (25°C): besser als ±0,20mA

Temperaturverschiebung des Ungleichgewichtsstroms (0~70°C): besser als ±0,30mA

Linearität: besser als ±0,10%

Reaktionszeit: besser als 1 μs

Bandbreite: DC~100 KHz

dl/dT folgt: Besser als 100A/μs

3. Technische Indikatoren

Betriebstemperaturbereich: -40 ~ 85 °C

Lagertemperaturbereich: -40 bis 90°C

Stromverbrauchsstrom: 20mA plus Ausgangsstrom

Sekundärinterner Widerstand (+70°C): 50Ω

Sensorgehäuse: Kunststoffgehäuse mit Rand

Montageform: 4-Pin-Anschluss

Spezifikationen:
