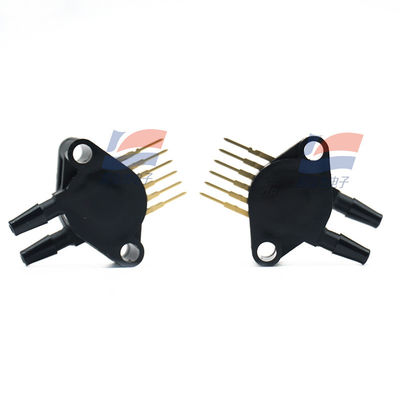

YJJ MPX5700DP Differenzdrucksensor 0 ¥ 700 kPa für die industrielle Automatisierung

Produktbeschreibung:

YJJ MPX5700DP Differenzdrucksensor 0–700kPa für industrielle Automatisierung

Merkmale:

Zwei Anschlüsse, 5V Spannungsversorgung, integrierter kompensierter Differenzdrucksensor, Bereich 0–700 kPa, analoge Spannungsausgabe (0,2–4,7 V), integrierte Temperaturkompensation und Kalibrierung, geeignet für Messungen von mittlerem bis hohem Differenzdruck / Überdruck / Absolutdruck.

Schlüsselparameter (Schnellübersicht) Tabelle

Parameteritem Typischer / Grenzwert Erklärung

Druckart Differenzdruck / Überdruck / Absolutdruck (mehrere Konfigurationen

gleiche Serie) Zwei Anschlüsse, fähig zur Messung der Druckdifferenz an beiden Enden oder des einseitigen Überdrucks. Halbleiter

Bereich 0–700 kPa (0–101,5 psi) Mittlere bis hohe Druckmessung, abdeckt industrielle / Automobilanwendungen

Stromversorgung 4,75–5,25 VDC (typisch 5 V) Proportionale Ausgabe, linear an die Stromversorgung angepasst

Ausgabebereich 0,20–4,70 V 0 kPa entspricht 0,2 V, 700 kPa entspricht 4,7 V

Empfindlichkeit 6,4 mV/kPa Bequeme lineare Umwandlung

Genauigkeit / Linearität ±2,5 %FS On-Chip-Kompensation, keine zusätzliche Temperaturdrift-Verarbeitung erforderlich

Reaktionszeit 1 ms (10%–90%) Schnelle dynamische Reaktion

Betriebstemperatur -40 bis +125 °C Weiter Temperaturbereich geeignet für industrielle / Automobil- / Außenanwendungen

Überdruck / Berstdruck 2800 kPa (406 psi) / 3500 kPa Widerstandsfähig gegen Fehlbedienung und mechanische Stöße

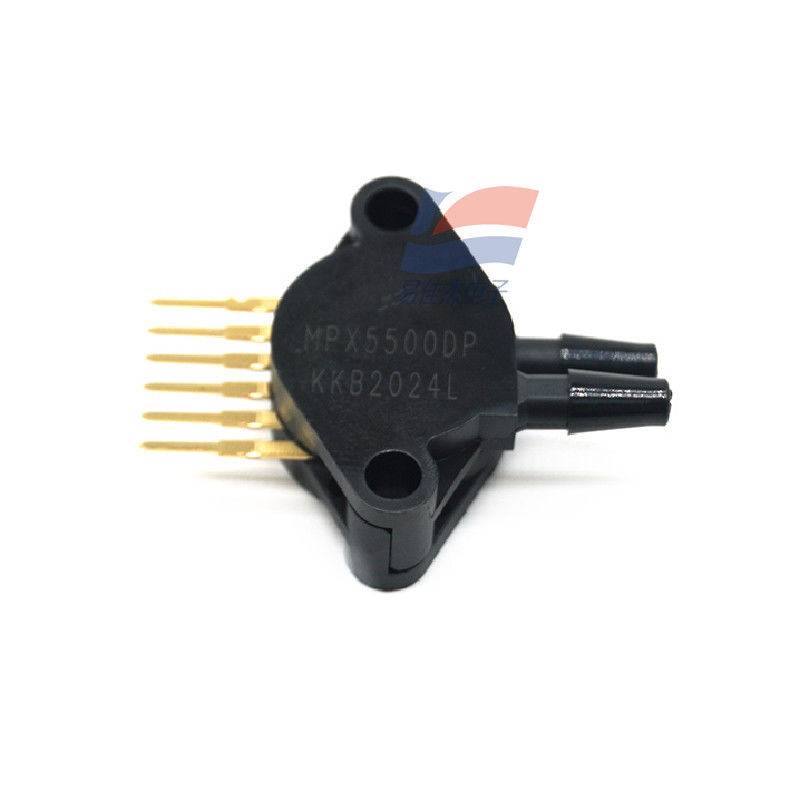

Gehäuse 6-Pin SIP (THT-Montage) Zwei umgekehrte Hakenanschlüsse, einfach für den Druckanschluss

Betriebsstrom ≤10 mA Moderater Stromverbrauch

Prinzip und Eigenschaften

Verwendet einen resistiven MEMS-Silizium-Scherdehnungsstreifen, die Verformung des Membrans verändert den Widerstand der Brücke, und die Ausgabe ist linear dem Druck zugeordnet. Halbleiter.

On-Chip-Signalaufbereitung, Temperaturkompensation und Kalibrierung, hohe Integration, direkte Ausgabe eines nutzbaren Analogsignals, reduziert die Systemdesignkosten.

Unterstützt drei Messmodi: Differenzdruck, Überdruck und Absolutdruck (unterschiedliche Modelle in der gleichen Serie), geeignet für verschiedene Anwendungsanforderungen. Halbleiter. Hauptzweck

Industrielle Automatisierung: Überwachung von Hydraulik-/Luftsystemdruck, Erkennung von Rohrleitungsdifferenzdruck, Leckdiagnose, HLK-Luftdruckregelung, Prozesssicherheitsverriegelung.

Automobil-Elektronik: Ansaugdruck des Motors, Bremssystem, Reifendrucküberwachung, Getriebeöldruck, Erkennung von Abgasnachbehandlungsdruck.

Medizinische Geräte: Beatmungsgerät-Atemwegsdruck, Unterdruckdrainage, Infusionspumpendruckregelung, Druckdifferenzmodul für Monitore.

Baumaschinen und Sicherheit: Überwachung von Hydraulikbagger-/Kran-Druck, Wasserdruck von Feuerlöschsystemen, Leckwarnung und Flüssigkeitsstandsmessung.

Auswahl- und Anwendungstipps

Gleiche Serie wie MPX10DP (0–10 kPa), mit deutlichem Bereichsunterschied. Bitte wählen Sie basierend auf dem tatsächlichen Druckbereich.

5V-System direkte Stromversorgung, Ausgabe direkt an MCU ADC angeschlossen, keine komplexe Signalaufbereitung erforderlich.

Vorsicht bei der Richtung bei der Verwendung der Doppelanschluss-Drucküberwachung. Umgekehrte Druckdifferenz kann die Messgenauigkeit beeinträchtigen; vermeiden Sie die Installation an Stellen, an denen die Anschlüsse Kräften ausgesetzt sind.

Die Genauigkeit erfüllt weiterhin ±2,5 % FS über einen weiten Temperaturbereich, geeignet für industrielle und Automobilanwendungen.
