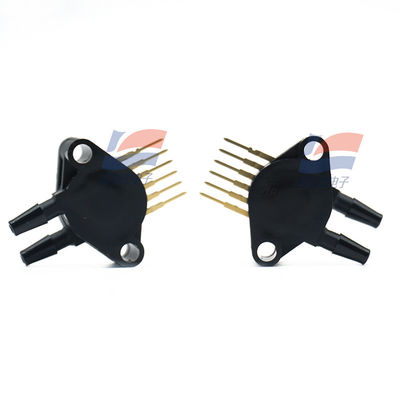

YJJ MPX10DP 10KPA Dual-Port unkompensierter Differentialdrucksensor

Produktbeschreibung:

YJJ MPX10DP Dual-Port Unkompensierter Differenzdrucksensor

Merkmale:

Zwei Anschlüsse, nicht kompensierter Differenzdrucksensor, Bereich 0–10 kPa, analoge Spannungsausgabe, kompatibel mit 3,0–6,0 V Spannungsversorgung, geeignet für Mikrodruck-, Differenzdruck- und Flüssigkeitsstand-/Durchflussmessungen.

Schlüsselparameter (Schnellübersicht) Tabelle

Parameteritem Typisch / Grenzwert Erklärung

Druckart Differenzdruck Zwei Anschlüsse, misst Druckdifferenz zwischen zwei Enden

Bereich 0–10 kPa (0–1,45 psi) Mikrodruckmessung

Spannungsversorgung 3,0–6,0 VDC Ratiometrische Ausgabe

Vollaussgang (VFSS) Typisch 35 mV (20–50 mV) Linear proportional zum Druck

Empfindlichkeit 3,5 mV/kPa Bequeme Umrechnung

Linearität ±1,0 %VFSS Grundlage der Gesamtgenauigkeit

Reaktionszeit 1,0 ms (10 %–90 %) Schnelle dynamische Reaktion

Betriebstemperatur -40 bis +125 °C Großer Temperaturbereich, geeignet für Industrie/Medizin

Überdruckschutz 75 kPa; Berstdruck 100 kPa Widerstand gegen Fehlbedienung

Ausgangsimpedanz 750–1250 Ω Einfache Anpassung an ADC / Operationsverstärker

Gehäuse 4-Pin-Through-Hole (Gehäuse 344C) Zwei radiale Anschlüsse, beidseitiger Ausgang

Prinzip und Eigenschaften

Dehnungsmessstreifen-Typ MEMS-Silizium-Scherspannungssensor, Membranverformung ändert den Widerstand der Brücke, Spannungsausgang proportional zur Druckdifferenz.

Keine interne Temperaturkompensation / Kalibrierung, erfordert externe Schaltungskompensation, bequem für die Anpassung von Genauigkeit und Temperaturdrift.

Ratiometrische Ausgabe: Die Ausgabe wird proportional skaliert, wenn sich die Spannungsversorgung ändert, geeignet für 3,3 V/5 V Systeme. Hauptzweck

Medizin: Beatmungsgerät-Atemwegsdruck, Unterdruckdrainage, Überwachung von Druckdifferenzmessungen.

Industrie: Lüftungs- und Klimaanlagen-Luftvolumen-/Druckdifferenz, Leckageerkennung, Prozesssteuerung, pneumatisches System.

Robotik / Automatisierung: Druck von Luftzylindern, Anzeige des Flüssigkeitsstands, Durchflussmessung.

Verbraucher / Umwelt: Wasserstand von Waschmaschinen, Umweltkontrollsystem, Leckageortung.

Auswahl- und Anwendungstipps

Ohne Kompensation sind eine externe Temperaturkompensation und Signalaufbereitung erforderlich. Ein 16-Bit-ADC kann die Auflösung verbessern.

Die beiden Anschlüsse müssen für den Druck korrekt angeschlossen werden. Vermeiden Sie abnormale Messungen durch umgekehrte Druckdifferenz.

Wählen Sie 3,3 V oder 5 V entsprechend der Systemspannungsversorgung. Kalibrieren Sie den Nullpunkt / Vollausschlag entsprechend den Bereichs- und Genauigkeitsanforderungen.
