Produktdetails:
|
| Linearität: | Linear bis zu 2000 ppm | Wiederholbarkeit: | < ± 2 CO-Äquivalent |
|---|---|---|---|
| Empfohlene Belastungswiderstände: | 10 Ohm | Auflösung (abhängig von der elektronischen Auflösung): | < 0,5 ppm typisch |
| Temperaturbereich: | -30°C bis +50°C | Druckbereich: | 800 bis 1200 mbar |
| Betriebsfeuchtigkeitsstrecke: | 15% bis 90% RH | ||
| Hervorheben: | langlebiger Kohlenmonoxidgassensor,Sensor für Kohlenmonoxidgas mit kleinem Volumen |
||
Beschreibung des Produkts:

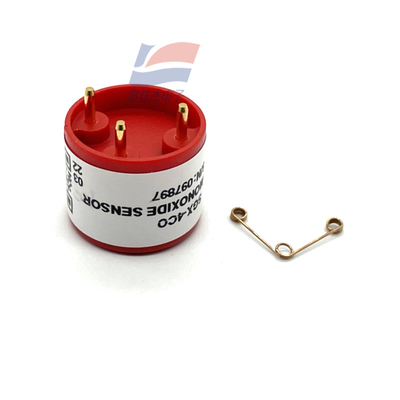

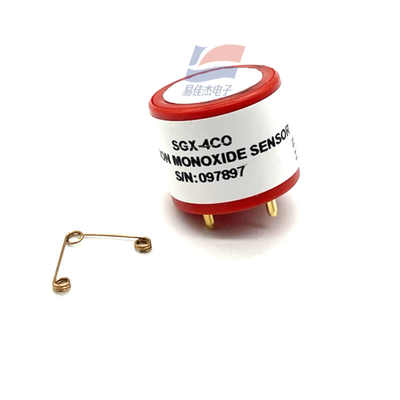

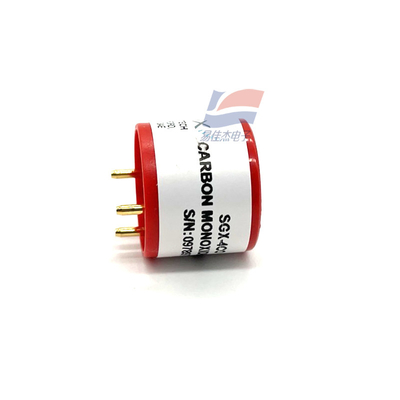

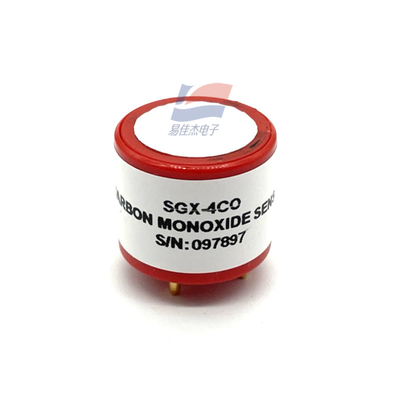

SGX-4CO kleiner Volumen langlebiger Kohlenmonoxidgassensor wird für Verbraucher Rauchgasdetektoren verwendet
Eigenschaften:
SGX ist auf die Entwicklung und Produktion von Luftqualitätssensoren spezialisiert. Der SGX-4CO ist ein kleiner, langlebiger Kohlenmonoxidgassensor, der für Anwendungen im Rauchgasmelderbereich geeignet ist.
Der elektrochemische Gassensor muss eine stabile Verzerrung zwischen der Sensorelektrode und der Referenzelektrode gewährleisten.Also ist die Verzerrung im Allgemeinen stabilisiert durch die Steuerung der Counter-Elektrode mit dem op ampDer Sensor ist eine Stromausgabe, wobei die Strommenge zwar proportional zur Gaskonzentration ist, der Wert jedoch sehr gering ist.so ist ein gegenseitiger Widerstand Verstärker erforderlich, um die Stromverstärkung zu liefern und umwandeln Spannung in die MCU und andere VerarbeitungseinheitenDer Verstärkerkreis muss häufig auch Null-Einstellungs- und Vergrößerungszeiten erreichen.und die Spannungsleistung, die die Gaskonzentration darstellt, muss auch Temperatur- und Druckinformationen sammeln, um zu kompensieren.
Der SGX-4CO hat eine Verzerrungsspannung Vref von 0, und der Operationsverstärker U1.2 steuert die Zählerelektrode, um die Verzerrung konstant bei 0 zu halten.Der 10-Ohm-Widerstand von R2 und die entsprechende Kapazität im Inneren des Sensors bilden einen RC-Oszillationskreis, um die Reaktionszeit des Sensors zu verbessern. R3 Widerstandssteuerung Verstärkung, die Stromempfindlichkeit von SGX-4CO beträgt 30nA/ppm, so dass die Leistungsempfindlichkeit der Schaltung 25K*30nA/ppm = 0,75mV/ppm,beachten Sie, dass die Ausgangsempfindlichkeit multipliziert mit dem maximalen Messbereich von 500 ppm 1 nicht überschreiten darf..3V, ansonsten kann die Leistung den gesamten Messbereich nicht abdecken.
SSpezifikationen:
| Reichweite | 0 2000 ppm |
| Ausgangssignal | 70 ± 20nA/ppm |
| Typischer Ausgangsbereich | ±2 ppm CO-Äquivalent |
| Filterkapazität | > 20 000 ppm Stunden |
| T90 Reaktionszeit | < 30 Sekunden |
| Maximale Überlastung | 5000 ppm |
