Produktdetails:
|
| Analoger Ausgangsstrom (bei 100a): | 100 mA | Drehungs-Verhältnis: | 1/1000 |
|---|---|---|---|
| Genauigkeit (25°C): | besser als ± 0,5%in | Versorgungsspannung: | Bei der Prüfung der Leistungsfähigkeit ist die Leistung zu messen. |
| Hervorheben: | Servo-Treiber Schließschleifstromsensor,CSNF161-101 Stromsensor in geschlossenem Kreislauf,CSNF161 Stromsensor in geschlossener Schleife |
||
Beschreibung des Produkts:

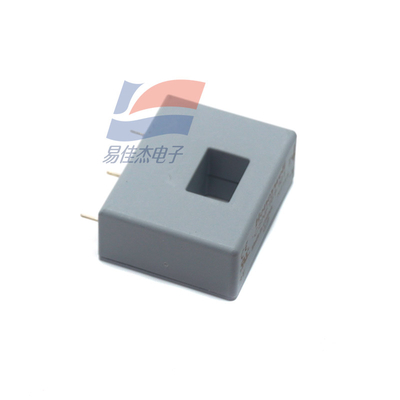

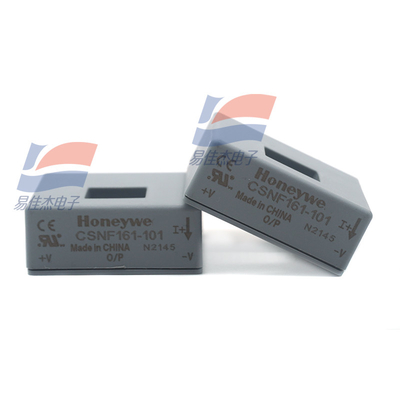

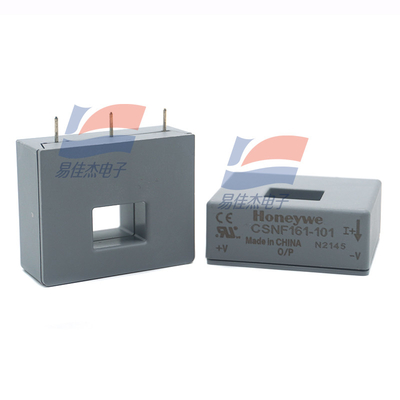

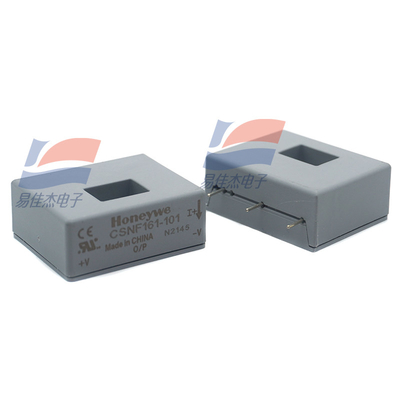

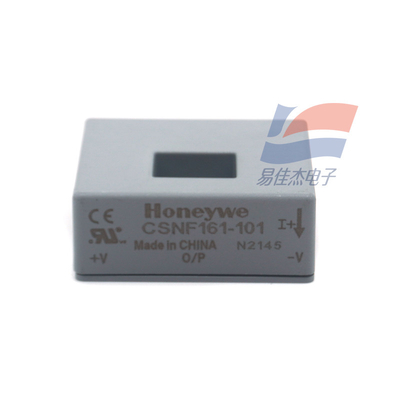

CSNF161 CSNF161-101 100A Schließschleifstromsensor für Servoantriebe
Eigenschaften:
Schritt 1 Beschreiben
csnf161 geschlossener Kreislaufstromsensor auf Basis des magnetischen Kompensationsprinzips. Primär-/Sekundärseitenstrom
Die elektrische Isolierung zwischen den Schaltkreisen kann Gleichstrom, Wechselstrom und Pulsstrom messen.
2. Elektrische Parameter
Nennstrom (in): 100a.t rms (Nennstrom)
Messbereich: 0~±150a.t (Dc~ac Spitze)
Messwiderstand (bei 70 °C): rm min rm max
mit ± 15v bei ± 100 a.tmax: 30ω 80ω
Analoger Ausgangsstrom (bei 100a): 100ma
Drehverhältnis: 1/1000
Genauigkeit (25°C): besser als ±0,5%in
Versorgungsspannung: ±12 ~ 15VDc (±5%)
Original sekundäre elektrische Isolierung: 3kvrms/50hz/1 min
Spezifikationen:
| Nennstrom in | 100 a.t rms (bewertet) |
| Messbereich | 0~± 150a.t (Dc~ac Spitzen) |
| Messwiderstand (bei 70 °C) | Rm Min Rm Max |
| mit ± 15 V bei ± 100 a.tmax | 30ω 80ω |
