Produktdetails:
|
| cannula: | TO39 | Additional device: | Reflektor |
|---|---|---|---|
| Window/filter: | Available | Filling gas: | Ja |
| Hervorheben: | MEMS-Infrarotlichtquelle |
||
Beschreibung des Produkts:

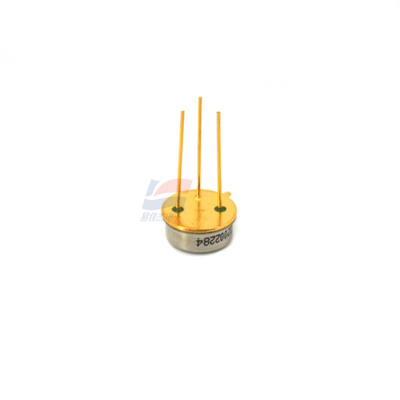

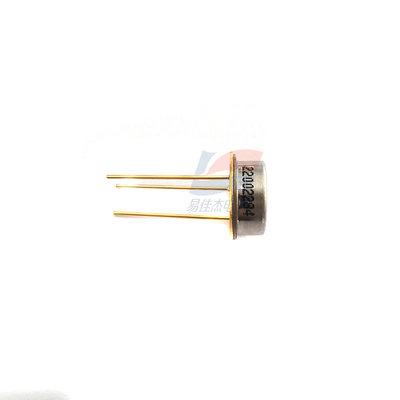

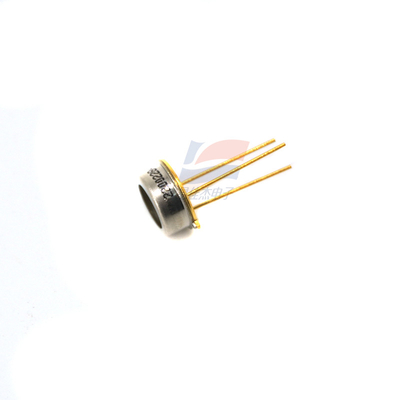

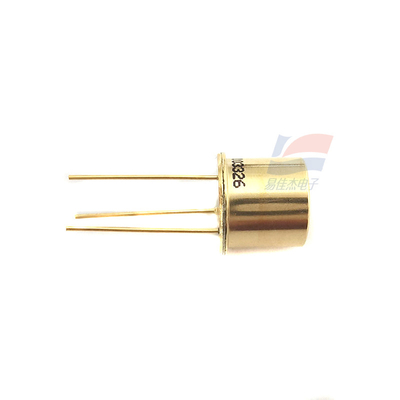

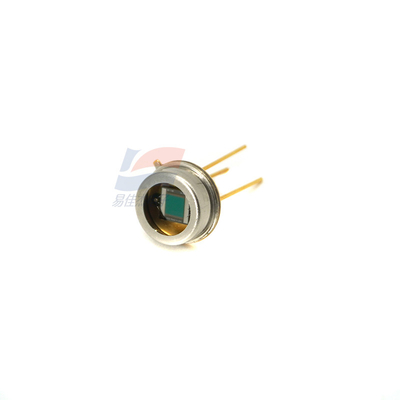

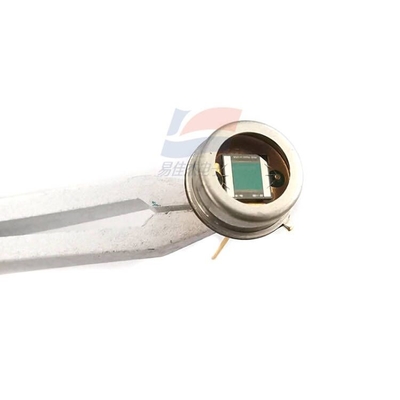

JSIR 350-4 MEMS Infrarotlichtquelle Infrarot-Sender für NDIR-Gasmessungen
Eigenschaften:

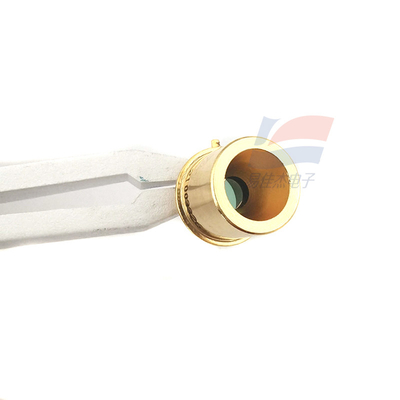

Der Infrarotemitter mit 4 Chips am TO8-Anschluss wird zur Messung von Gasen mit geringer Konzentration oder geringer Absorptionscharakteristik verwendet.Die Version mit fensterlosem Reflektor im Standard-TO8-Gehäuse eignet sich auch für lange Messdistanzen ab 30 cmDieses MEMS-basierte Filament-Emitter-Gegenstück hat eine deutlich längere Lebensdauer und weniger Drift.
Im Gegensatz zu Glühlampen-Infrarotquellen ist der JSIR 350 Quad-Emitter modulierbar/pulsierbar und benötigt keinen zusätzlichen Hubschrauber.
Hochleistungs-nanoamorphe Kohlenstoffdiaphragmen können eine Diaphragmentemperatur von bis zu 850 °C für eine langfristige stabile Strahlenausgabe erreichen.Der JSIR 350 Quad IR-Sender eignet sich ideal für eine Vielzahl von Anwendungen für die Gasanalyse in der Luft- und Raumfahrtindustrie und für andere anspruchsvolle Anwendungen.
IR-Beleuchtungsgeräte können mit MTS-Thermopile- oder MPS-Pyro-Detektoren verwendet werden.Die Kombination mit einem Micro-Hybrid-IR-Detektor sorgt für eine bessere Leistung bei der Analyse von Gaskonzentrationen und für genaue Messwerte.
Leistungsmerkmale
Breite Emissionsfähigkeit 2-15 μm
Membrantemperatur bis zu 850 °C
Hohe Strahlungsleistung
Hohe Modulationsfrequenz
Lange Lebensdauer (zuverlässig aufgrund hoher Membranstabilität)
Die Hermes-Seal-Technologie ist verfügbar.
Technischer Parameter Öffnen / Fenster N2 Einheit
Spektraler Ausgangsbereich 2... 15 μm
Aktivfläche 2,2 x 2,2 mm2
Hitzebeständigkeit 1 40 ± 20 Ω
Temperaturkoeffizient 2 typisch 500 ppm/K
Zeitkonstante 0-63 % typisch 12,5 ms
Nennleistungskonsum 3 650 mW
Betriebsspannung 4 Typ 4,9 V
Betriebsstrom 4 Typ 132 mA
Empfohlene Fahrweise Leistungsmodus
Aktivbereichstemperatur 1,5,6 610 ± 30 °C
Fenster
Erhältlich: Saphir, BaF2, CaF2, Si ARC, andere
Anfrage
Wohnraum TO39
Geschätzte Lebensdauer 7,8 > 5 000 h bei 740 °C
> 100 000 h bei 610 °C
Absolute maximale Nennwerte
Leistung 3,5 1 200 mW
Gehäuse Temperatur 8 185 ohne Fenster,
85 °C mit Fenster
Aktivbereichstemperatur 850 °C
Spezifikationen:
| Wirkungsfläche [mm2] | 2.2 mal 2.2 |
| Energieverbrauch | Normal |
| Breite Emissionsfähigkeit | 2 bis 15 μm |
| Membrantemperatur bis zu | 850 °C |
