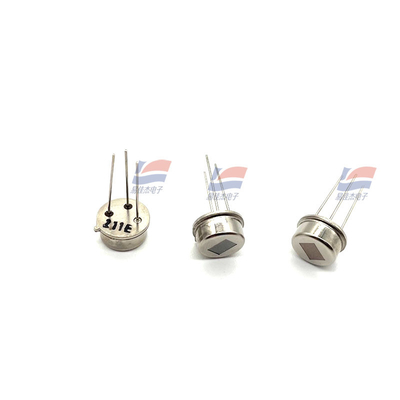

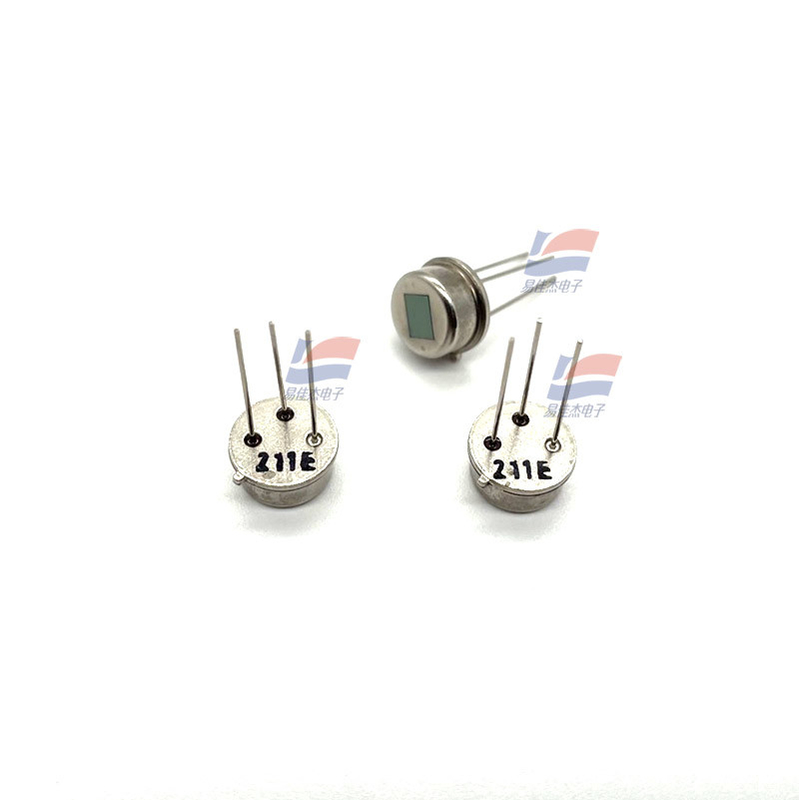

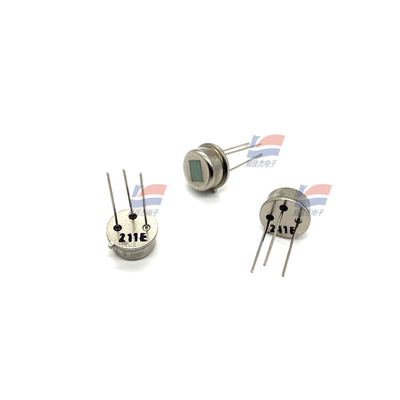

YJJ RE200B Pyroelektrische Infrarot-Sensor-Module für Infrarot-Sensoren für den menschlichen Körper

Beschreibung des Produkts:

RE200B Pyroelektrischer Infrarotsensor Modul für Infrarotsensoren für den menschlichen Körper

Eigenschaften:

RE200B ist eine Art Sensor. RE200B übernimmt die Eigenschaft der Polarisierung pyroelektrischer Materialien, die sich mit der Temperatur verändert, um Infrarotstrahlung zu erkennen,und nimmt die doppelempfindliche Ergänzungsmethode an, um die durch Temperaturänderungen verursachte Störung zu unterdrücken, wodurch die Arbeitsstabilität des Sensors verbessert wird.

Doppel pyroelektrischer Infrarotsensor RE200B empfindliche Elementfläche 2.0×1.0mm2

Ausgangssignal > 2,5 V

(420°k Schwarzkörper 1Hz Modulationsfrequenz 0,3-3,0Hz Bandbreite 72,5 dB Gewinn)

(mVp-p) (25°C)

Restbetrag < 20%

Betriebsspannung 2,2-15 V

Betriebsstrom 8,5-24 μA

Verwendung: 1, die oben genannten Eigenschaften werden unter dem Zustand des Quellwiderstands R2=47KΩ gemessen, der Benutzer kann die Größe von R2 nach eigenen Bedürfnissen bei der Verwendung des Sensors anpassen.

2, achten Sie auf die Lage des empfindlichen Elements und die Größe des Sichtfeldes, um die beste optische Gestaltung zu erhalten.

3Alle Spannungssignalmessungen sind eine Spitzenkalibrierung. EA und EB im Gleichgewicht B repräsentieren die Spitzen und Spitzen der Spannungsausgangssignale der beiden empfindlichen Elemente.

4Bei der Verwendung des Sensors sollte der Biege- oder Schweißteil des Pins mehr als 4 mm von der Basis des Pins entfernt sein.

5, sollten Sie sich vor dem Einsatz des Sensors an das Handbuch wenden, insbesondere um falsche Stifte zu vermeiden.

Spezifikationen:
