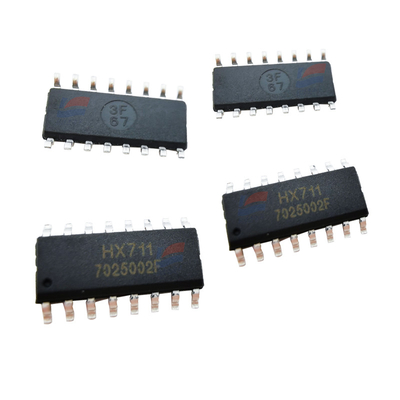

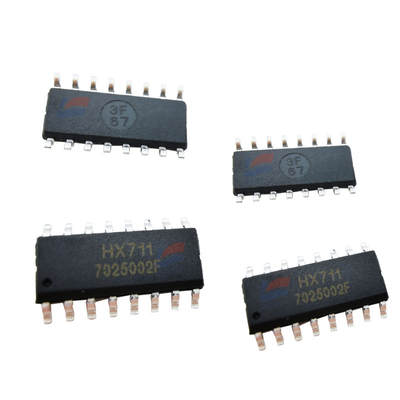

YJJ HX711 ADC Chip ADC 24-Bit ADC für elektronische Waagen

Beschreibung des Produkts:

HX711 ADC Chip ADC 24-Bit ADC für elektronische Waagen

Eigenschaften:

HX711 ist ein ADC-Chip, der einen Vorverstärker enthält. Der Chip ist speziell für elektronische Skalaanwendungen konzipiert..Diese Ausgänge sind schwierig, direkt durch den Controller verarbeitet zu werden, so dass wir die HX711 IC verwenden können,der diese Spannungssignale empfängt und einen Standardwert liefert, der vom Mikrocontroller verwendet werden kannDer Chip hat einen integrierten Vorverstärker, der speziell für diese niedrigen Spannungen entwickelt wurde.

HX711 Merkmale und Spezifikationen

Zwei optionale Differential-Eingangskanäle

On-Chip-aktiver geräuscharmer PGA mit optionalen Gewinnen von 32, 64 und 128

An-Chip-Leistungsregler für Lastzellen und ADC-Analogstromversorgung

Oszillator auf einem Chip ohne externe Komponenten und optional externe Kristalle

Schalten Sie den Chip ein und setzen Sie ihn zurück.

Einfache digitale Steuerung und serielle Schnittstelle: pingestützte Steuerung ohne Programmierung

Optional 10SPS- oder 80SPS-Ausgangsdatenrate

Sowohl 50 als auch 60 Hz Stromversorgung sind unterdrückt

Stromverbrauch: Normalbetrieb < 1,5 mA, Stromausfall < 1 uA

Betriebsspannungsbereich der Stromversorgung: 2,6 V bis 5,5 V

Betriebstemperaturbereich: -40 °C bis + 85 °C

Wo benutze ich HX711

Um das Gewicht mit einer Lastzelle zu messen, müssen wir in der Regel die Stromversorgung, den Ausgangsverstärker (zur Lärmreduzierung) und den ADC-Wandler einstellen.Alle drei dieser Funktionen erfordern drei separate Schaltungen und KomponentenDaher können wir die HX711 IC mit allen oben genannten Funktionen verwenden, ohne komplexe Schaltkreise zu entfernen.

Spezifikationen:
