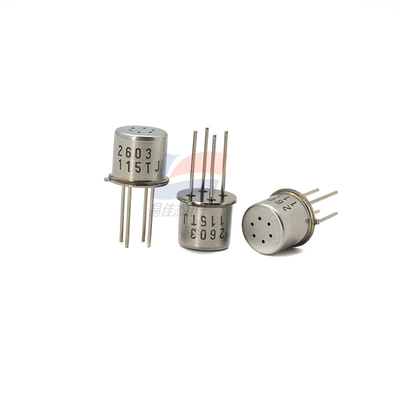

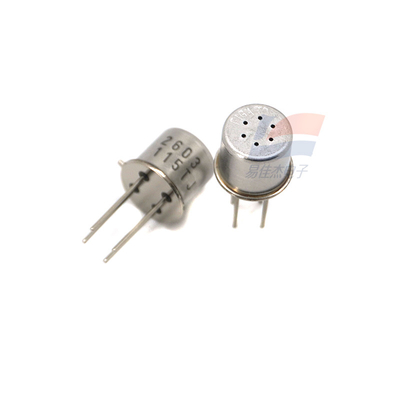

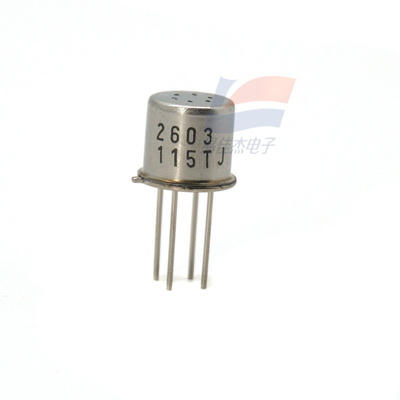

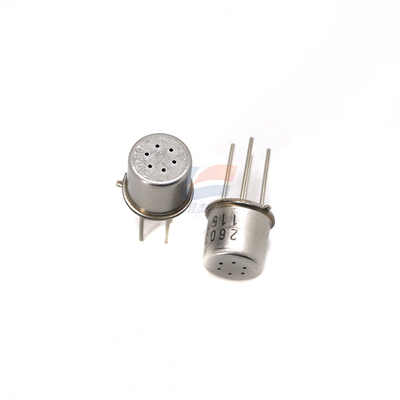

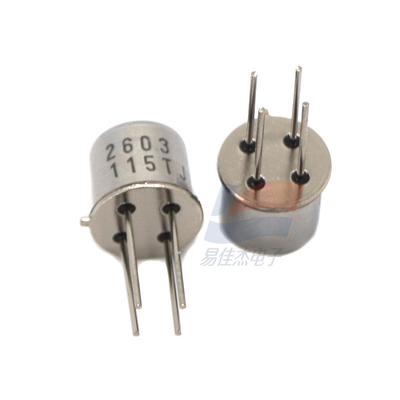

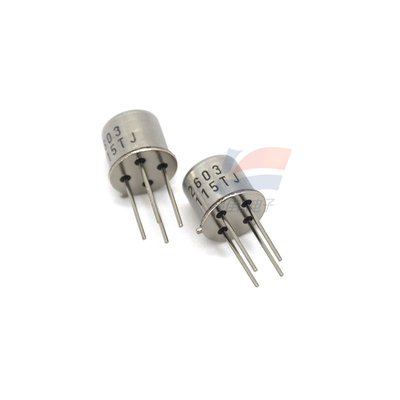

Produktdetails:
|
| Model number: | TGS2603-B00 | Sensing element type: | 26-series |
|---|---|---|---|
| Standard package: | TO-5 metal can | Target gases: | Trimethylamine, H2S, etc. |
| Hervorheben: | Gassensoren mit geringem Energieverbrauch,Hochempfindliche Gassensoren,Luftverschmutzungsstoffe Gassensoren |
||
Niedriger Stromverbrauch
Hohe Empfindlichkeit gegenüber Aminserien und schwefelhaltigen Gasen
Hohe Empfindlichkeit gegenüber Lebensmittelgerüchen
Lange Lebensdauer und geringe Kosten
Verwendet einfache elektrische Schaltkreise
Anwendungen:
Luftreiniger
Ventilationssteuerung
Deodorizerkontrolle
Überwachung der Luftqualität
Das Sensorelement besteht aus einer Halbleiterschicht aus Metalloxid, die auf einem Aluminiumsubstrat eines Sensorchips zusammen mit einem integrierten Heizgerät gebildet ist.die Leitfähigkeit des Sensors erhöht sich je nach Gaskonzentration in der LuftEin einfacher elektrischer Schaltkreis kann die Änderung der Leitfähigkeit in ein Ausgangssignal umwandeln, das der Gaskonzentration entspricht.
Das TGS 2603 ist sehr empfindlich auf geringe Konzentrationen von Geruchsgasen wie Aminserien und schwefelhaltigen Gerüchen, die aus Abfällen oder verderbten Lebensmitteln wie Fisch entstehen.
Durch Nutzung des Verhältnisses zwischen dem Widerstand des Sensors und dem Widerstand in sauberer Luft als relative Antwort,Die menschliche Wahrnehmung von Luftverschmutzungen kann simuliert und eine praktische Kontrolle der Luftqualität erreicht werden..
| Modellnummer | TGS2603-B00 | |||
| Typ des Sensorelements | 26er-Serie | |||
| Standardpaket | TO-5 Metalldose | |||
| Zielgase | Trimethylamin, H2S usw. | |||
| Typischer Nachweisspielraum | 1 ~ 10 ppm | |||
| Standardschaltkreisbedingungen | Heizungsspannung | VH | 5.0±0,2V Wechselstrom/Gleichstrom | |
| Schaltungsspannung | VC | 5.0±0.2V Gleichstrom | PS≤15 mW | |
| Belastungswiderstand | RL | Variable | 00,45 kΩ Min. | |
| Elektrische Eigenschaften unter Standardprüfbedingungen | Heizwiderstand | RH | ca. 67Ω bei Raumtemperatur. (typisch) | |
| Heizstrom | Ich...H | 48 mA | ||
| Heizleistung Verbrauch |
PH | 240 mW | VH=5,0V Gleichstrom | |
| Sensorwiderstand | RS | 20 ~ 200kΩ in der Luft | ||
| Empfindlichkeit (Veränderungsquote von Rs) | < 05 | R (< 10 ppm EtOH) / R (< Luft) | ||
| Standardprüfbedingungen | Prüfgasbedingungen | Normalluft 20±2̊C, 65 ± 5% R.H. | ||
| Umschaltungszustände | Vc = 5,0±0,2V Gleichstrom VH = 5,0±0,2V Wechselstrom/Gleichstrom | |||
| Konditionierungszeit vor der Prüfung |
96 Stunden oder länger | |||
