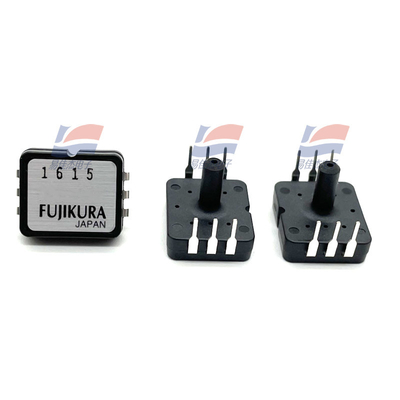

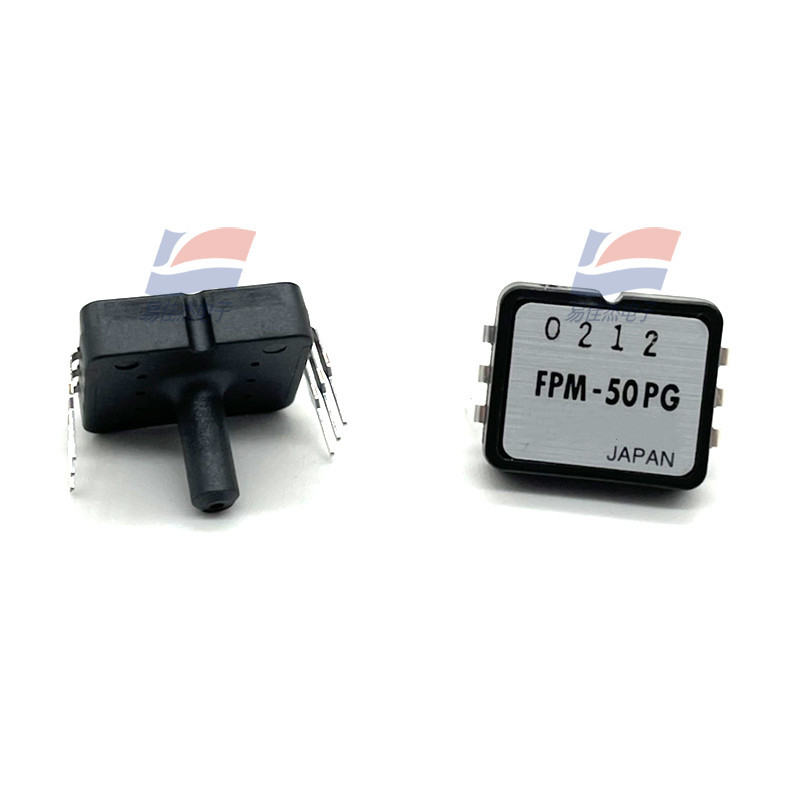

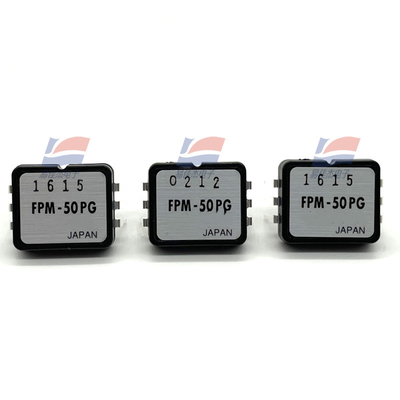

YJJ FPM-50PG Drucksensor für medizinische Geräte

Beschreibung des Produkts:

FPM-50PG 0~50psi Drucksensor wird in industriellen Medizingeräten verwendet

Eigenschaften:

Spezifikationen

Modell 02PG 05PG 07PG 15PG 30PG 50PG 70PG 120PG Einheit

Empfohlene Betriebsbedingungen

Drucktyp Druckmessgerät -

Nenndruck 13,79 34,47 48,26 103,4 206,8 344,7 482,6 827,4 kPa

Messbarer Druckbereich -13.79

Temperaturbereich von 0 bis 50 °C

Druckmedien Nur nicht ätzende Gase (keine Flüssigkeit)

Aufregungstrom (Konstante) 1,5 mADC

Absolute Höchstklasse

Höchstlastdruck Doppel des Nenndrucks

1.5 mal

von Ratings

Druck

Maximaler Anregungsstrom 3,0 mADC

Betriebstemperatur -20 bis 100°C

Lagertemperatur -40 bis 120°C

Betriebsfeuchtigkeit 30 bis 80 (Nicht-Taub-Zustand) % RH

Elektrische Eigenschaften (Antriebsstrom 1,5 mA konstant, Umgebungstemperatur Ta=25°C)

Ausgangsspannungsspannung 60 bis 140 mV (bei 0 kPa bis Nenndruck)

Versetzungsspannung +/-20 (bei 0kPa) mV

Brückenwiderstand 4000 bis 6000 Ω

Reaktionszeit 2 (für die Referenz) msec.

Genauigkeit TSO* +/-5

Messbarer Druck

Bereich ((kPa) Teilnummer

- 13,79 bis 13,79 FPM-02PG FPM-02PGR

- 34,47 bis 34,47 FPM-05PG FPM-05PGR

- 48,26 bis 48,26 FPM-07PG FPM-07PGR

- 98,07 bis 103,4 FPM-15PG FPM-15PGR

-98.07 bis 206.8 FPM-30PG FPM-30PGR

- 98,07 bis 344,7 FPM-50PG FPM-50PGR

-98.07 bis 482.6 FPM-70PG FPM-70PGR

- 98,07 bis 827,4 FPM-120PG FPM-120PGR

P1= 0 kPa T1= 0°C

P2= 1/2 x P3 (kPa) T2= 25°C

P3= wiederholter Druck (kPa) T3= 50°C

Versetzungsspannung (mV)

Voff = V ((P1,T)

Voff(0) = V(P1,T1)

Die in Absatz 1 genannten Daten werden in der Tabelle 1 aufgeführt.

Voff ((50) = V ((P1,T3)

Ausgangsspannung bei voller Skala (mV)

Vfs = V(P3,T)

Vfs(0) = V(P3,T1)

Vfs(25) = V(P3,T2)

Vfs(50) = V(P3,T3)

Ausgangsspannungsspannung (mV)

SV = Vfs - Voff

SV(0) = Vfs(0) - Voff(0)

SV(25) = Vfs(25) - Voff(25)

SV ((50) = Vfs ((50) - Voff ((50)

Temperaturempfindlichkeit der Versetzungsspannung (% FS)

TSO = {LARGER ONE} / SV(25) x 100

Größerer EINER = großer absoluter Wert, welcher von {Voff(0) -Voff(25)} und {Voff(50) -Voff(25)}

Temperaturkoeffizient der Ausgangsspannungsspannung (% FS)

TCS = {max[SV(0),SV(25),SV(50)] - min[SV(0),SV(25),SV(50) } / SV(25) x 100

Linearität (% FS)

NL = {V(P2,T2) - [Voff(25) + Vfs(25)]/2 } / SV(25) x 100

Druckhysterese (% FS)

Phys = {Voff ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 100 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25

Voff ∂ 25): Ausgangsspannung gegenüber P1 nach Belastung durch Druck P3.
