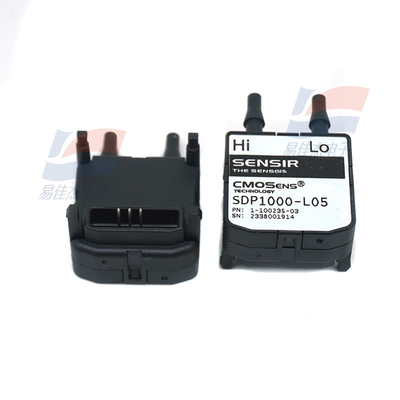

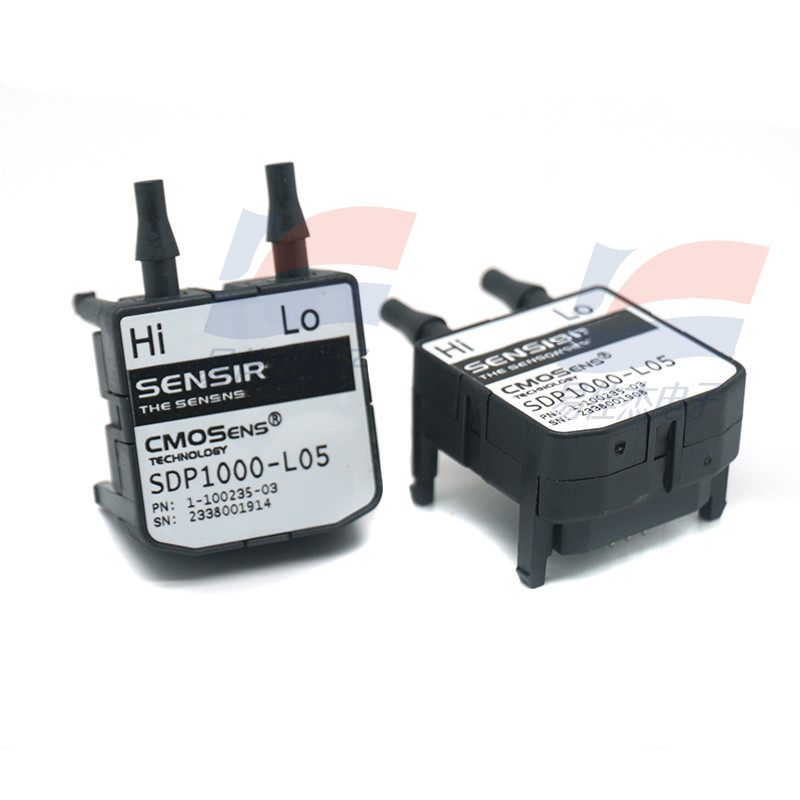

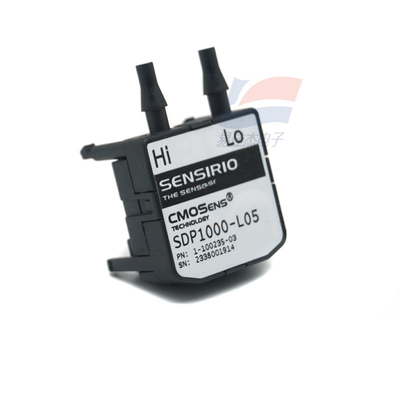

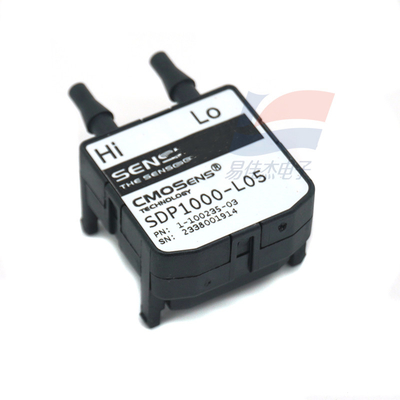

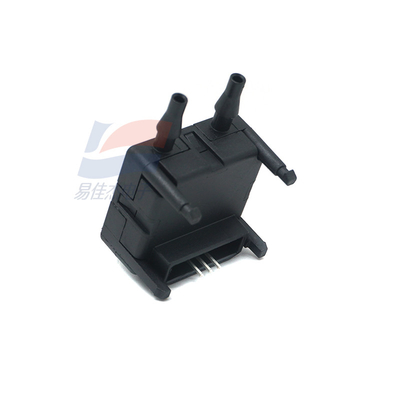

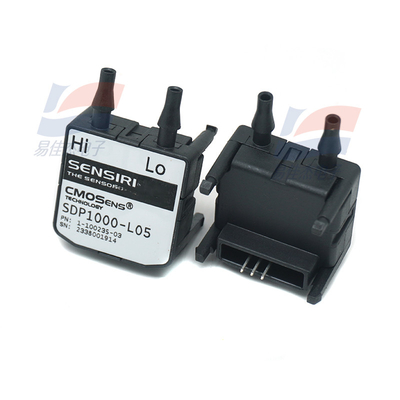

YJJ SDP1000-L05 HVAC-Anwendung 0-125Pa Durchfluss- und Drucksensor

Beschreibung des Produkts:

SDP1000-L05 HVAC-Anwendung 0-125Pa Durchfluss- und Drucksensor

Eigenschaften:

Die Sensirion-Differenzdruck- und Durchflusssensoren setzen das Wärmemessprinzip ein und stellen das steuerbare Heizelement in die Mitte der Druckstabilisierungsmembran.und dann den Temperatursensor symmetrisch an beiden Enden des Vor- und Nachstroms des Heizungselements entlang der Flüssigkeitsströmungsrichtung installierenDie Flüssigkeit, die durch den Film fließt, verursacht eine Wärmeübertragung auf den Temperatursensor nach unten, wodurch ein Temperaturunterschied entsteht und so ein messbares und präzises Signal erzeugt wird.Die Druckstabilisierende Glaspassivationsfolie wird durch Ätzen auf dem Siliziumchip installiert, um den Mikro-Thermalflusssensor zu integrieren.

Im Vergleich zu herkömmlichen piezoresistiven Filmsensoren haben CMOSens-Gasflusssensoren mehr Vorteile in Bezug auf den Fluss bei niedriger Geschwindigkeit und die Differenzdruckempfindlichkeit, Abweichung und Verzögerung,Positionsempfindlichkeit, Stoßbeständigkeit und Temperaturschwankungen sowie Unterstützung von bidirektionale Messungen.

Der Chip enthält einen Temperatursensor, dessen Signal den möglichen Einfluss der Temperatur kompensieren kann, ohne dass zusätzliche Kalibriersensoren installiert werden müssen.Die technischen Lösungen von Sensirion sparen nicht nur Platz, sondern bieten auch eine äußerst hohe WirtschaftlichkeitDarüber hinaus sind eine digitale Verarbeitungsschaltung und eine Speichereinheit für die Speicherung von Korrekturdaten auf dem digitalen Chip integriert.Alle Sensorionsensoren werden während des Produktionsprozesses individuell kalibriert, um sicherzustellen, dass die Signale immer vollständig kalibriert sind., linearisiert und temperaturkompensiert.

Die Genauigkeit beträgt 0,1% der vollen Skala

Analogspannungsausgang zur Signalverstärkung: 0 bis 4 Vdc

Auf der Grundlage des Grundsatzes der Durchflussmessung

Kalibrierung und Temperaturkompensation

Es wird nicht von der Installationsrichtung beeinflusst

Nach Ihren spezifischen Anforderungen können Sie verschiedene Modelle auswählen.

Modell: Kalibrierbereich: Genauigkeit

SDP1000-L025 -62 bis 62 Pa

Linear: -/+ 0,25" H2O 0,5% FS / 1,5% m.v.

SDP1000-L05 0 bis 125 Pa

+ 0,5" H2O 0,2% FS / 1,5% m.v.

SDP1000-L 0 bis 500 Pa

+ 2" H2O 0,1% FS / 1,0% m.v. linear

SDP1000-R von 0 bis 500 Pa

+ 2" H2O 0,2% FS / 1,0% m.v. Quadratwurzel

SDP2000-L 0 bis 3500 Pa

+14" H2O 0,1% FS / 1,0% m.v. linear

* FS = Vollskala oder Vollskala, m.v. = Messwert; ein höherer Wert ist wirksam.

Anwendungsbereich

Medizinische Anwendung

Heizungs-, Lüftungs- und HVAC-Anwendungen

Industrieanwendungen

Elektronik für die Automobilindustrie

Spezifikation

Differenzdruck

Genauigkeit: 3% m.v.

Druckbereich: ±500 Pa

Die Nullpunktgenauigkeit beträgt 0,1 Pa

Kalibrieren von Luft und N2

Allgemeine

Stromversorgungsspannung: 2,7-5,5 V

Der durchschnittliche Stromstrom beträgt 3800μA

Der Stromversorgungsstrom beträgt 5500 μA

Schnittstelle I2C

Abmessungen der Packung (Länge x Breite x Höhe): 29 x 18 x 27,05 mm3
