YJJ NPA-700B-005D Schlaf Atmungssystem 35kpa Drucksensor

Beschreibung des Produkts:

NPA-700B-005D Schlaf Atmungssystem 35kpa Drucksensor

Eigenschaften:

Die Drucksensoren der NPA-Serie sind klein und bieten eine wirtschaftliche und ideale Lösung für viele aktuelle Anwendungen, die eine sofortige Installation und Verwendung ohne komplexe Kalibrierung erfordern.

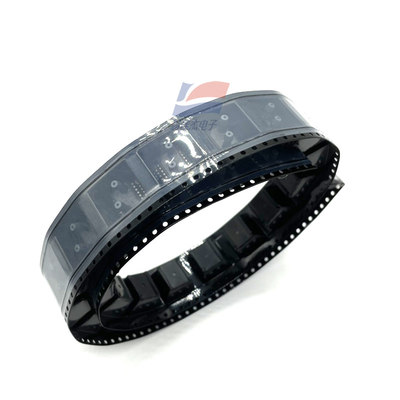

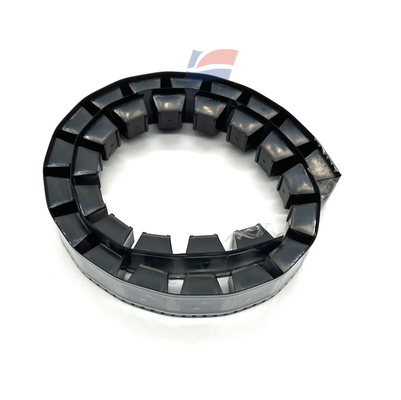

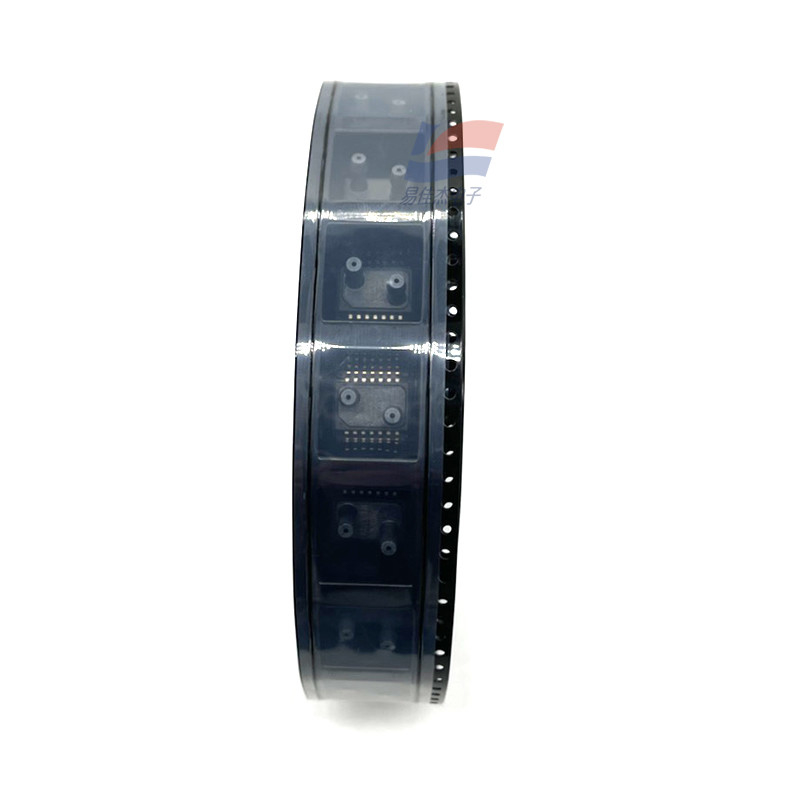

Die Produkte der NPA-Serie sind mit einer SOIC14-Flächenverpackung versehen.Die Ausgangssignale sind in drei Arten erhältlichDiese Sensorreihe eignet sich besonders für die Oberflächenmontage auf Leiterplatten.Zur Vereinfachung der Produktion, Installation und Verwendung, können die Produkte in Form von Rollen und Bändern geliefert werden.

Eigenschaften

Es kann an der Oberfläche montiert werden

2.Differenzdruck, Messdruck oder absoluter Druck, Niederdruckanwendungen

3. Vollständiger Messbereich des Drucks: 10 Zoll Wasserspalte bis 30psi

4Ausgabeoptionen: verstärktes Analogsignal, 14-Bit-digitale I2C-Digitalsequenz-Ausgabe und unkalibrierte mV-Ausgabe

5Auflösung des digitalen Drucksignals: 14-Bit-ADC (Analog-Digitalumwandlung) / 11-Bit-DAC (Digital-Analogumwandlung)

6. Digitaler Temperatursensor

6Betriebstemperaturbereich: -40 bis 125°C

7. Fehlerbereich: < ± 1,5% FSO

Wenn der Messbereich kleiner als 1 psi ist, kann die Überdruckkapazität 60x erreichen

Anwendung

Medizinisches Positives Luftdruckgerät - Schlafapnoe

2- Medizinischer Multifunktionsventilator.

3- Medizinische Anästhesie-Maschine.

4.Medizinische Notfallsicherheitsgeräte

5.Medizinische Blutdruckmessung

6Krankenhausbetten

7. P Messung von industriellen HVAC-Haartrocknern

8. Industrievariable Luftvolumenregelung

9Luftströmung für industrielle Warmwasserbereitungen

10. Industrieprogrammsteuerung

OEM-Sensor

Genauigkeit (Fehlerbereich: ± 1,5% FSO).

Reaktionszeit: 12 ms

Überdruckkapazität: (Bereich < 1 psi) 60xFSO

Überspannungskapazität: Bereich 5 bis 30 psi 2xFSO

Auflösung: 11 Bit

Der Druckmessbereich von DAC für eine 10-Zoll-Wassersäule beträgt 30psi

Auflösung: 14-Bit-ADC 16383 Schritte, Sammelrate 12 kHz

Der Seriendaten-Ausgangstemperatursensor hat eine Genauigkeit von 4°C und 8 Bit

Ausgangs-Nullverschiebung: 0,44V, 0,5V, 0,56V. Ausgangswertbereich: 4V

Ausgangs-Nullverschiebung: 0,46 V, 0,5 V, 0,54 V. Ausgangswertbereich: 2,5 V

Der Druckmessbereich beträgt 0,36 bis 30 psi. 10 "H2O = 0,361psi = 2,49 kPa

Anreize für 1,5 MA 10DVC

Ausgang in voller Skala (1psi): 70-135 mV

Vollleistungsleistung (5psi bis 30psi): 100 bis 166 mV

Ausgang in voller Skala (15psi bis 30psi) 70 bis 135 mV

Linearität ± 0,25% FSO

Druckhysterese ± 0,05% FSO

Der Nulltemperaturkoeffizient beträgt +30 μV/V/°C

Der Temperaturkoeffizient des Widerstandswerts des Brückenarms beträgt 0,29% /°C

Empfindlichkeitstemperaturkoeffizient -0,22% FSO

Nullpunkthysterese von 0,2% FSO

Positionsempfindlichkeit 0,1% FSO

NPA-100/300/500/600/601/700

100:mv Ausgang, Verhältnissignal, nicht kalibriert

300: Analogverstärkersignalausgang, 3,3 V Anregung, kalibriert

500: Analogverstärkersignalausgang, 5V Anregung, kalibriert

600: Zacwire- Digitale Signalleistung, kalibriert, 2 Bytes

700Die Ausgabe ist in der Regel mit einer Anzahl von Bytes zu vergleichen.

M: Es verfügt über eine herausragende Druckoberfläche, die für mehrere Durchmesser geeignet ist

B: mit umgekehrter Druckoberfläche

N: Keine Schnittstelle
