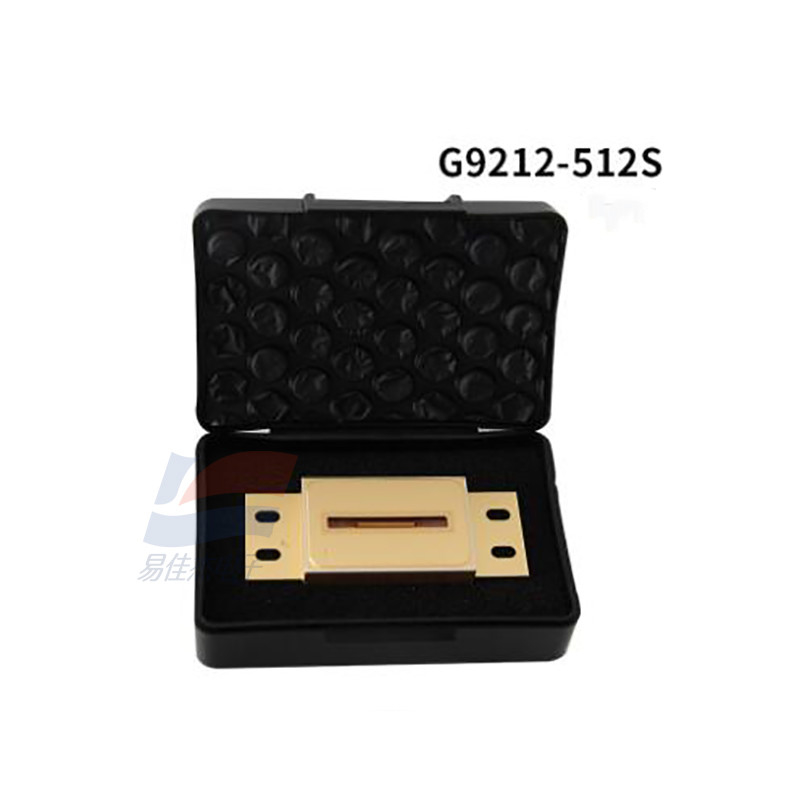

G9212-512S In-GaAs-Linear-Bildsensoren Nahe-Infrarot-Bildsensoren

G9212-512S In-GaAs-Linear-Bildsensoren Nahe-Infrarot-Bildsensoren

Die linearen InGaAs-Bildsensoren der Baureihen G9211 bis G9214/G9205 bis G9208 sind speziell für die Nah-Infrarot-Multimedia entwickelt.
Diese linearen Bildsensoren bestehen aus einem InGaAs-Fotodiodenarray, einem Ladungsverstärkerarray, einem
Die Anlage besteht aus einem CMO-Chip, einem Schaltregister und einem Timing-Generator.
Die Signalübertragung erfolgt durch eine Anlage, die sich aus CMOS-Transistoren zusammensetzt, die an jedes Pixel der InGaAs-Fotodiodenanordnung angeschlossen sind.
Ladeintegrationsmodus zur Erreichung einer hohen Empfindlichkeit und eines stabilen Betriebs im nahen Infrarotspektrum.
Hermetisch versiegelt für hohe Zuverlässigkeit.
Die Signalverarbeitungsschaltungen auf dem CMO-Chip lassen sich aus zwei Umwandlungseffizienzen (CE) durch externe Spannung auswählen.
Der Bildsensor arbeitet über einen breiten dynamischen Bereich, wenn CE=16 nV/e" und liefert einen hohen Gewinn, wenn CE=320 nV/e~

Eigenschaften
Breiter Dynamikbereich
Geräuscharm und dunkler Strom
Zwei wählbare Umwandlungseffizienz
>Anti-Sättigungsschaltkreis
CDS-Schaltkreis*1
Offset-Kompensationsschaltung
Einfache Bedienung (durch eingebauten Zeitgenerator) *2
Hochauflösung: 25 Um (512 Ch)
>Niedriges Kreuzgespräch

Anwendungen
Mehrkanalspektrophotometrie im Nahen Infrarot
Strahlenthermometrie
Nichtzerstörende Inspektion
Verwandte Produkte
>InGaAs Mehrkanaldetektorkopf C8061-01,
C8062-01
>Mehrkanal-Detektor-Kopfsteuerung C7557-01
256 Stunden: 1 Videolinie
512 Ch: 2 Videolinien

Datenblatt
