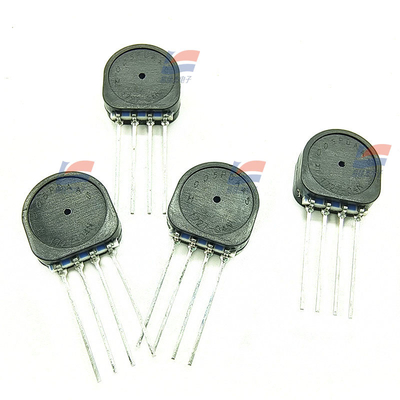

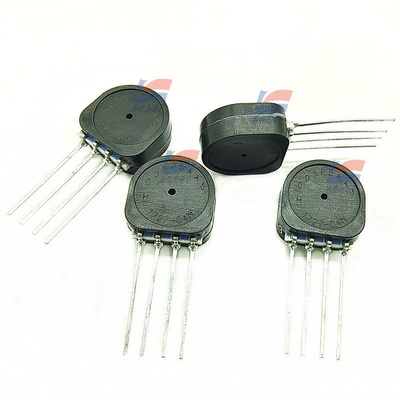

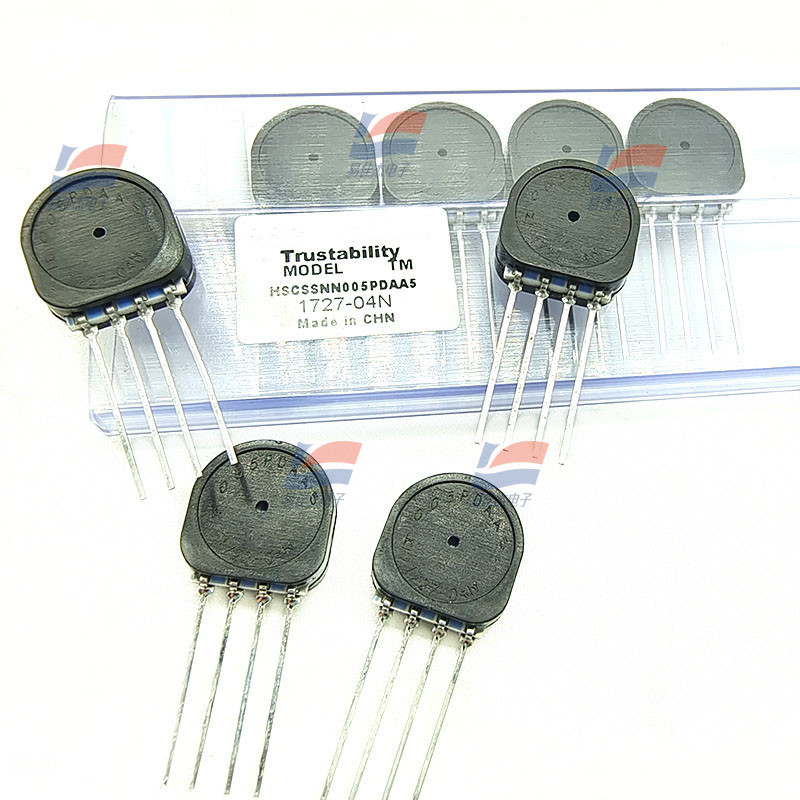

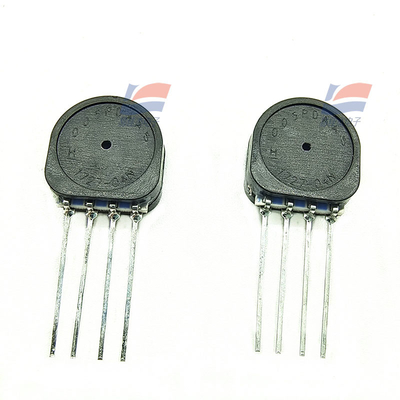

YJJ HSCSSNN005PDAA5 5psi Bidirektionales Messbrett Computeroberflächendrucksensor

Produktbeschreibung:

HSCSSNN005PDAA5 5psi bidirektionales Messboard-Computerschnittstellen-Drucksensor

Merkmale:

Die TruStability™ HSC-Serie von On-Board-Drucksensoren sind kompensierende Typen. TEB (Total Error Band): ±1% FSS bis ±3% FSS (Differenzdruck, Relativdruck), niedrig (Absolutdruck, Differenzdruck, Relativdruck). Digitale oder analoge Ausgabe. DIP, SIP, SMT

Die Siliziumkeramik (HSC)-Serie ist ein piezoresistiver Siliziumdrucksensor, der eine proportionale analoge oder digitale Ausgabe bietet, um Druckwerte über eine große Druckspanne und einen weiten Temperaturbereich zu liefern. Die HSC-Serie kann die Nullposition, Empfindlichkeit, den Temperaturkoeffizienten und die Nichtlinearität von Sensoren durch die Verwendung von integrierten Schaltkreisen auf der Platine kalibrieren und kompensieren. Aktualisierte kalibrierte analoge Ausgangswerte und digitale Ausgangswerte werden mit Raten von ungefähr 1 kHz bzw. 2 kHz ausgegeben.

Die HSC-Serie wird im Temperaturbereich von 0°C bis 50°C [32°F bis 122°F] kalibriert. Das Merkmal dieses Sensors ist, dass er unter einer einzigen Stromversorgung von 3,3 VDC oder 5,0 VDC betrieben werden kann.

Diese Sensoren können Absolutdruck, Relativdruck oder Differenzdruck messen. Der Absolutdrucksensor verwendet Vakuumdruck als internen Referenzwert, und sein Ausgangswert ist proportional zum Absolutdruck. Der Relativdrucksensor verwendet atmosphärischen Druck als Referenz und liefert einen Ausgangswert, der proportional zur Differenz zum atmosphärischen Druck ist. Der Differenzdrucksensor kann den Druck zwischen zwei Druckanschlüssen messen.

TruStability®-Drucksensoren sind für die Verwendung mit nichtkorrosiven und nichtionischen Gasen wie Luft und anderen trockenen Gasen ausgelegt. Die Leistung dieser Sensoren kann durch eine Vielzahl von Optionen auf einen Druckbereich über 40 mbar, 4 kPa und 20 inH2O erweitert werden.

Hersteller: Hone

Produkttyp: Board-Computerschnittstellen-Drucksensor

RoHS:

Drucktyp: Differenz

Arbeitsdruck: 5 psi

Genauigkeit: 1%

Ausgabetyp: Analog

Installationsstil: Durchsteckmontage

Arbeitsversorgungsspannung: 5 V

Anschlusstyp: Verteiler

Auflösung: 12 Bit

Gehäuse/Box: SIP-4

Minimale Betriebstemperatur: 0 ° C

Maximale Betriebstemperatur: + 50 ° C

Serie: HSC

Marke: Hone

Arbeitsversorgungsstrom: 3,7 mA

Produkttyp: Board-Mount-Drucksensoren

50

Unterkategorie: Sensoren

Versorgungsspannung - Maximal: 5,25 V

Versorgungsspannung - Minimal: 4,75 V

Markenname: TruStability

Stückgewicht: 1 g

Spezifikationen:
