60 mW Stromverbrauch Kompensationsluftstromsensor AWM720P1 Präzise Ratiometrie und kompakte Konstruktion

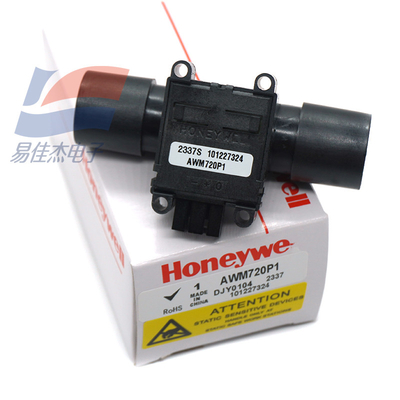

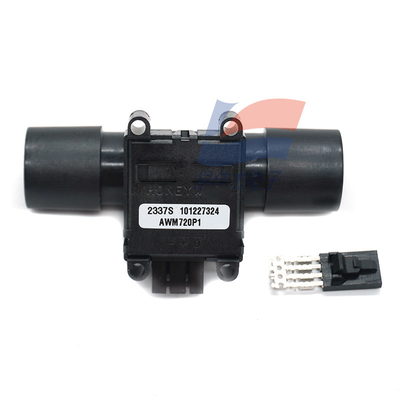

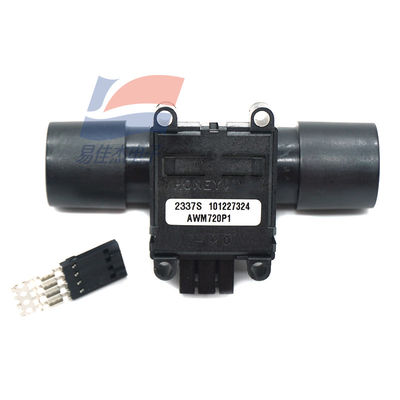

                                                                 Kompensierte Luftstromsensor AWM720P1

Luftstromsensoren der AWM700-SerieBeschreibung
Die AWM700-Serie, Kompensations-/Verstärkungsluftstrom-Sensoren bieten eine Inline-Flussmessung mit einem speziell entwickelten Bypass-Flussgehäuse.Diese Sensoren messen den Durchfluss von bis zu 300 Standardlitern pro Minute (SLPM) und induzieren dabei einen typischen Druckabfall von 1 inH2O.

Der AWM700 verfügt über eine hohe Durchflussreichweite in einem kleinen Paket sowie eine 6 ms Reaktionszeit.

Die kompakte Kunststoffverpackung hält einem Überdruck von 1720 mbar... 172 kPa... 25 psi stand, ohne die Leistung zu beeinträchtigen.

Die AWM700-Serie bietet eine Kombination aus bewährter Zuverlässigkeit, hoher Genauigkeit und präzisen Betriebsmerkmalen.AWM700 Sensorkreisläufe leisten Verstärkung und Temperaturkompensation.

Die AWM720P1 und AWM730B5 wurden hauptsächlich für den medizinischen Lüftungsmarkt entwickelt und erfüllen die hohen Leistungsanforderungen vieler medizinischer und analytischer Anwendungen.

Luftstromsensoren der AWM700-SerieWesentliche Merkmale und Vorteile
• Durchflussröhren für Leistungsbereiche bis 300 SLPM: bietet einen geringen Druckverlust in der Anwendung des Kunden
• Hochstabile Null- und Vollskala: Erfordert in den meisten Anwendungen keine Neukalibrierung
• Kompaktes Verpackungskonzept: nimmt weniger Platz in dem Gehäuse des Kunden ein, wodurch die Produktionskosten möglicherweise gesenkt werden; die Gehäusegröße kann auch verringert werden, um eine bessere Anpassung an geringe Platzanwendungen zu ermöglichen
• Niedrige Hysterese und Fehler bei der Wiederholbarkeit (weniger als 0,35% des Messwerts): bessere Systemgenauigkeit
• Erweiterte Reaktionsdurchflusszeit von 6 ms: Erfassung des vollen Durchflussereignisses
• Niedriger Stromverbrauch: Für den Einsatz in tragbaren Geräten und batteriebetriebenen Anwendungen

Luftstromsensoren der AWM700-SerieMögliche Anwendungen
Medizinische
• Sauerstoffkonzentratoren und -konservierungen
• Atemschutzgeräte und Atmungsanlagen
• Nebulisatoren
• Kontinuierlicher positiver Luftwegendruck (CPAP)
• Anästhesiegeräte
Industriezweige
• Massenflussregler
• Telekommunikationssysteme
• Umweltklimakontrollen
• Brennstoffzellenkontrollen
• Schweißgeräte und Laser zur Steuerung von Prozessgasen

Luftstromsensoren der AWM700-SerieSpezifikationen

Eigenschaften	Parameter
	AWM720P1	AWM730B5
Durchflussbereich	+200 SLPM	± 300 SLPM
Anregungsspannung	10 Vdc ±0,01 Vdc	5 Vdc ±0,01 Vdc
Stromversorgung	8.0 Vdc min./10.0 Vdc typ./15.0 Vdc max.	9.0 Vdc min./16.0 Vdc max.
Stromverbrauch	60 mW
Ausgangslast: Versenkung Beschaffung	10 mA Typ. 20 mA Typ
Kalibriergas	Luft
Nullspannungsumstellung: 25 °C bis -25 °C [77 °F bis -13 °F] 25 °C bis 85 °C [77 °F bis 185 °F] 25 °C bis 5 °C [77 °F bis 41 °F] 25 °C bis 60 °C	-2,0 Vdc % Lesartyp. +2,0 Vdc % Messwert. - Ich weiß. - Ich weiß.	- Ich weiß. - Ich weiß. ±2,5 % Lesegehalt ±2,5 % Lesegehalt
Ratiometrischer Fehler	± 0,30 % Messwert.	- Ich weiß.
Wiederholbarkeit und Hysterese	± 0,50 % Messwert max.	± 0,035 Vdc typisch.
Reaktionszeit	6 ms Typ.	10 ms Typ.
Aufwärmzeit	- Ich weiß.	5 Sekunden
Druckabfall bei voller Skala	25 mbar, 250 Pa, 1,0 in H20 Typ.	3300 Pa, 1,2 in H20 Typ.
Überdruck	1720 mbar, 172 kPa, maximal 25 psi.	1034 mbar. 103 kPa. Maximal 15 psi.
Temperaturbereich: in Betrieb Aufbewahrung	-25 °C bis 85 °C [-13 °F bis 185 °F] -40 °C bis 90 °C [-40 °F bis 194 °F]	5 °C bis 60 °C -40 °C bis 90 °C [-40 °F bis 194 °F]
Orientierungsempfindlichkeit	- Ich weiß.	< 0,005 Vdc Typvariation bei 5 Vdc Anregung zwischen zwei beliebigen Richtungen
Gewicht	34 g	23,2 g [0,75 oz]
Verbindungsstück	mit einem Sensor ausgestatteter Snap-in AMP 103956-3
