Produktdetails:
|
| Portgröße: | 5,08 Millimeter | Gehäusematerial: | Silikon |
|---|---|---|---|
| Höchstbetriebstemperatur: | + 85 °C | Mindestbetriebstemperatur: | -25 C |
| Hervorheben: | Luftmengenmesser der Massen-AWM3000,Massenluftmengenmesser AMW3303V,N2-Gas-Strömungsmesswertgeber |
||

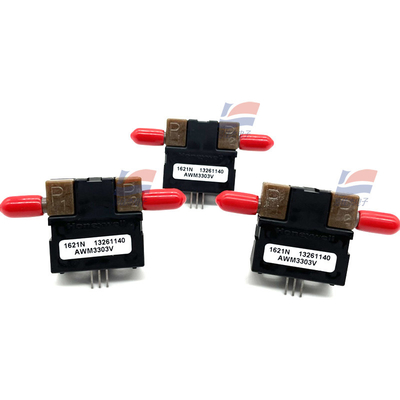

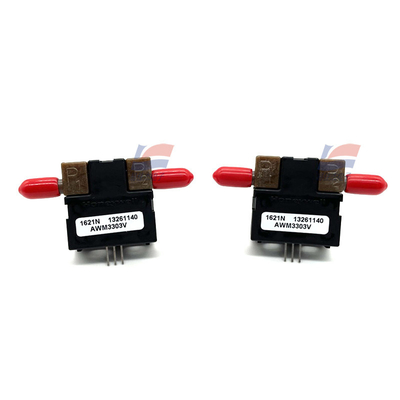

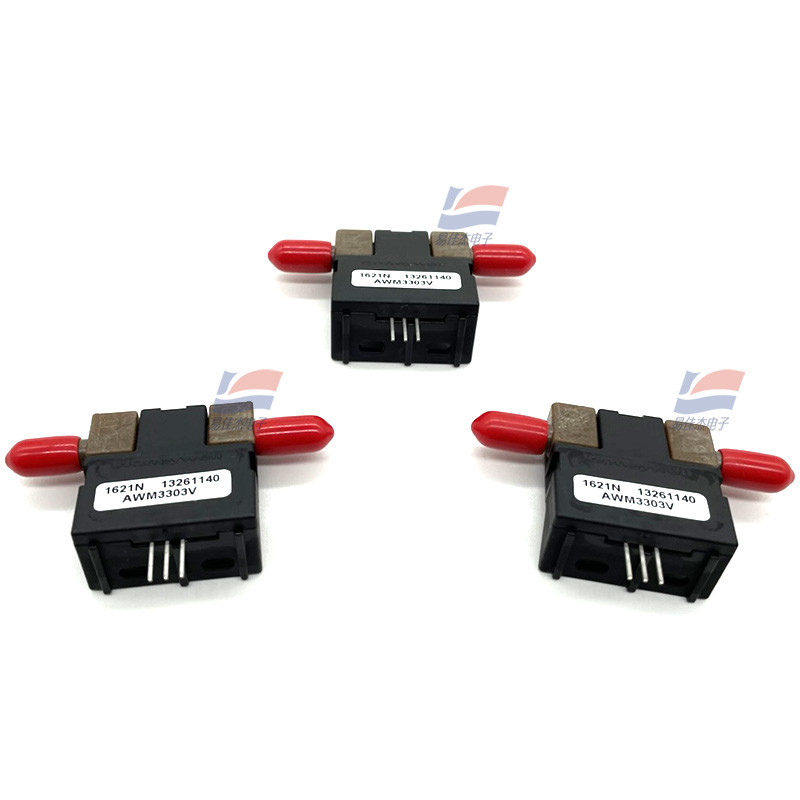

AMW3303V Gasmassen-Luftsensor 3-Pin-Heizungskontrollerkreis
Eigenschaften
* Lasergeschnitten für eine verbesserte Sensor-Austauschbarkeit * Strömungsmessung bis 1,0 SLPM * Niedrige Differenzdruckmessung
Wie bei der AWM2000-Serie steuern die doppelten Wheatstone-Brücken die Messung des Luftstroms.Es kann verwendet werden, um den Gewinn zu erhöhen und Spannungsverschiebungen an der Sensorausgabe einzuführenDas Schema in Abbildung 3 zeigt die Verstärkerkreisläufe an Bord des Sensors.die Heizungssteuerung (siehe Abbildung 1) und die Brückenzufuhr (siehe Abbildung 2) befinden sich an Bord des Pakets
Datenblatt:
| Produktkategorie | Durchflusssensor |
| Typ | Massenluftstromsensor |
| Für | Trockengas |
| Reichweite | +/- 1 L/min |
| Genauigkeit | 1% |
| Arbeitsspannung der Stromversorgung | 8 V bis 15 V |
Anmerkungen:
1Erste Aufwärmzeit für die Signalkonditionierte Schaltung beträgt maximal 1 Minute.
2- Die Ausgangsspannung ist ratiometrisch zur Versorgungsspannung.
3Die Temperaturverschiebungen bei der Erfassung des Differenzdrucks korrelieren mit der Veränderung der Dichte des Gases gegenüber der Temperatur.
4. Ausgangslast, die von VOUT an GND (Stromverschmelzen) angeschlossen ist.
5- Höchstzulässige Durchflussveränderungsrate zur Vermeidung von Schäden: 5,0 SLPM/1,0 Sek.
* Bei Differenzdruckmessgeräten ist ein 5 Mikroner Filter zu verwenden.
