Produktdetails:
|
| Nettogewicht: ca.: | 0.4 Gramm | Stromversorgung: | ≤ 15 V Gleichspannung oder ≤ 3,0 mA Gleichspannung |
|---|---|---|---|
| Eingangsimpedanz: | 4kΩ bis 6kΩ | Isolierwiderstand: | 100MΩ, 100VDC |
| Messmedium: | Luft | Durchschnittliche Temperatur: | (25±1) °C |
| Hervorheben: | Drucksensor für medizinische Unterhaltungselektronik,Querschnittlicher Drucksensor für doppelte Einlassrohre,Drucksensor von 1 kPa |
||
Beschreibung des Produkts:

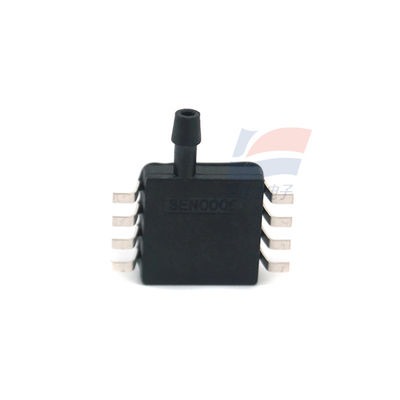

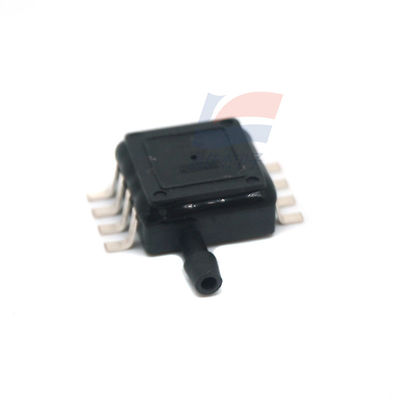

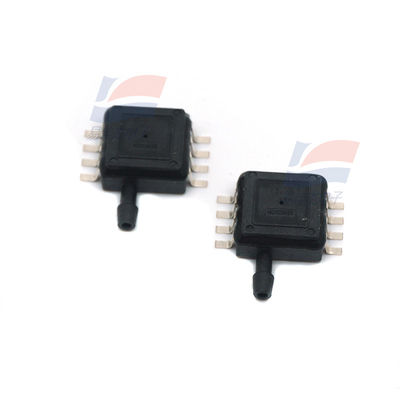

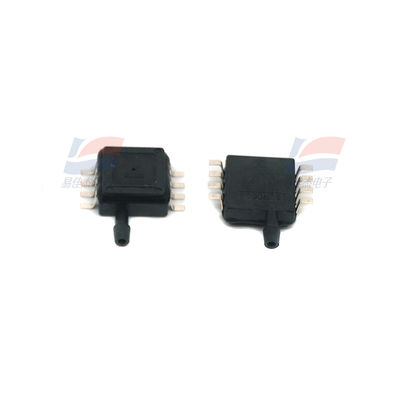

XGZP164 1kPa Querschnitts-Doppelzufuhrrohr Differenzdrucksensor wird in medizinischer Unterhaltungselektronik verwendet
Eigenschaften:
Messbereich: -100 kPa bis 0 kPa... 1 kPa... 200 kPa
MEMS-Technologie
Druckdifferential oder Druckmessform
SOP-Verpackungsformular, Seitenluftdüse
Sie ist für nicht ätzende Gase anwendbar.
Betriebstemperaturbereich: -30°C bis +100°C
Der maximale statische Druck beträgt 500 kPa.
Die Richtung der Pins kann ausgewählt werden
"Anwendungsbereich"
Medizinische Bereiche wie Atmungsanlagen, Spirometer und Geräte zur Behandlung von Schlafapnoe
Luftstromdetektion, Heizung, Lüftung und Klimaanlage, pneumatische Ausrüstung, Druckschalter und andere Industriezweige
Biologie, kleine Haushaltsgeräte, Unterhaltungselektronik, Sport- und Fitnessgeräte, Feuerwehrgeräte, Internet der Dinge und andere Bereiche
Produktübersicht
Das druckempfindliche piezoresistive Element des Typs XGZP164 ist ein Drucksensor, der für Bereiche wie Biomedizin und Automobilelektronik geeignet ist.
Es handelt sich um einen durch MEMS-Technologie verarbeiteten, druckempfindlichen Silizium-Piezoresistiv-Chip, der aus einer elastischen Membran besteht und auf der Membran
Sie besteht aus vier Widerständen. Die vier Varistor bilden die Wheatstone-Brückenstruktur.
Ein Spannungsausgangssignal mit einem linearen Verhältnis des angewandten Drucks.
Die XGZP164-druckempfindliche Komponente ist eine OEM-Komponente in der Standardform SOP8 verpackt, die für Benutzer bequem ist, Oberflächenmontage zu übernehmen
Die Oberflächenluftdüse ist mit einem Haken ausgelegt, der für die seitliche Luftzufuhrdruckstruktur geeignet ist und den Abfall der Luftdüse wirksam verhindert.
Es verfügt über ausgezeichnete Linearität, Wiederholbarkeit und Stabilität, hohe Empfindlichkeit und ist für die Benutzer bequem, um Ausgangs- und Temperaturverschiebungen zu debuggen und auszugleichen.
Strukturelle Leistungsfähigkeit
Druckempfindlicher Chip: Siliziummaterial
Bleitraht: Golddraht
Verkapselungshülle: PPS-Material
Pinien: Kupfer mit Silberplattierung
Nettogewicht: ca. 0,4 Gramm
"Elektrische Leistung"
Stromversorgung: ≤ 15 V Gleichstrom oder ≤ 3,0 mA Gleichstrom
Eintrittsimpedanz: 4 bis 6 kΩ
Ausgangsimpedanz: 4 bis 6 kΩ
Isolierwiderstand: 100MΩ/100VDC
Zulässige Überlastung: 3-faches des maximalen statischen Drucks (maximaler statischer Druck ≤ 40 kPa)
1.5 mal der maximalen statischen Druck (40 kPa < maximaler statischer Druck ≤ 350 kPa)
Bedingungen"
Messmedium: Luft
Durchschnittliche Temperatur: (25±1) °C
Umgebungstemperatur: (25±1) °C
Schwingungen: 0,1 g ((1 m/s 2) Max.
Luftfeuchtigkeit: (50%±10%) RH
Stromversorgung: (5±0,005) V Gleichstrom
Es wird nur als Prüfbedingung für folgende Grundparameter verwendet:
SSpezifikationen:
| Messbereich | - 100 kPa bis 0 kPa... 1 kPa... 200 kPa. |
| Verpackungsform | SMD/DIP |
| Betriebstemperatur | 0°C bis 40°C |
| Betriebstemperaturbereich | -30°C bis +100°C |
