Produktdetails:
|
| Stromversorgung: | Bei einer Leistung von ≤15VDC oder ≤3,0mA Gleichstrom | Eingangsimpedanz: | 4 bis 6kQ |
|---|---|---|---|
| Ausgangsimpedanz: | 4 bis 6kQ | Isolierwiderstand: | 100 m · 100VDC |
| Erlaubte Überlastung: | Druckbereich ≤ 40 kPa | Anwendungsbereich: | Messgerät |
| Hervorheben: | 10 kPa Gasdrucksensor,3 mm Gasdrucksensor,POCT-Blut-Immunquantitativ-Analysator Drucksensor |
||
Beschreibung des Produkts:

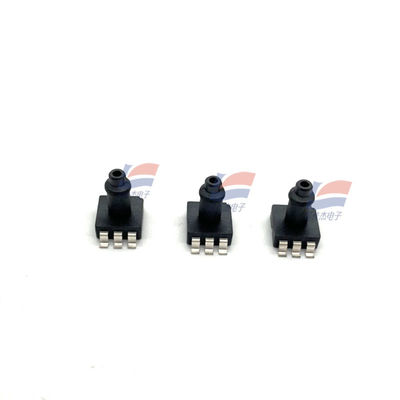

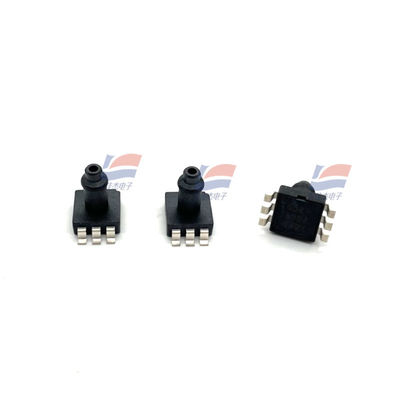

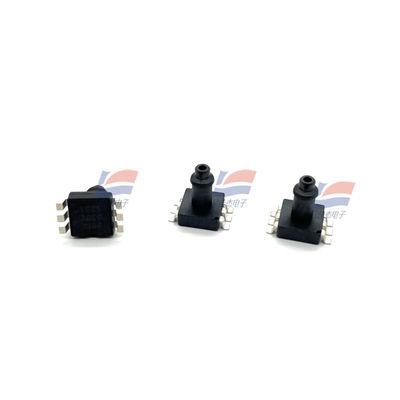

XGZP166 Kurzaufnahme-Rohr 3 mm Gasdrucksensor POCT Blut Immunquantitativer Analyzer 10 kPa
Eigenschaften:
Messbereich: -100 kPa bis 0 kPa... 350 kPa
MEMS-Technologie
Druckmessform
SOP-Verpackungsformular, 3 mm kurze Luftdüse
mit einer Breite von mehr als 20 mm,
Betriebstemperaturbereich: 30 °C bis +100 °C
Die Rückdruckkammer des Chips ist unter Druck
Die Richtung der Pins kann ausgewählt werden
Elektrische Leistung
Stromversorgung: ≤15VDC oder ≤3,0mA Gleichstrom
Eintrittsimpedanz:4kQ bis 6kQ
Ausgangsimpedanz:4kQ bis 6kQ
Isolierwiderstand: 100 m · 100VDC
Zulässige Überlastung: Zulässige Überlastung:3-fache des vollen Maßstabs (Druckbereich ≤ 40 kPa)
2 Mal voller Maßstab (40 kPa < Druckbereich ≤ 200 kpa)
1.5 mal voller Skala (200 kPa < Druckbereich ≤ 350 kPa)
Ein Spannungsausgangssignal mit einem linearen Verhältnis des angewandten Drucks.
Die XGZP166-druckempfindliche Komponente ist eine OEM-Komponente, die in der Standardform SOP8 verpackt ist, die für Benutzer bequem ist, Oberflächenmontage zu übernehmen
Die Oberflächenluftdüse ist mit einem Haken ausgelegt, der für die seitliche Luftzufuhrdruckstruktur geeignet ist und den Abfall der Luftdüse wirksam verhindert.
Es verfügt über ausgezeichnete Linearität, Wiederholbarkeit und Stabilität, hohe Empfindlichkeit und ist für die Benutzer bequem, um Ausgangs- und Temperaturverschiebungen zu debuggen und auszugleichen.
Strukturelle Leistungsfähigkeit
Druckempfindlicher Chip: Siliziummaterial
Bleitraht: Golddraht
Verkapselungshülle: PPS-Material
Pinien: Kupfer mit Silberplattierung
Nettogewicht: ca. 0,4 Gramm
"Elektrische Leistung"
Stromversorgung: ≤ 15 V Gleichstrom oder ≤ 3,0 mA Gleichstrom
Eintrittsimpedanz: 4 bis 6 kΩ
Ausgangsimpedanz: 4 bis 6 kΩ
Isolierwiderstand: 100MΩ/100VDC
Zulässige Überlastung: 3-faches des maximalen statischen Drucks (maximaler statischer Druck ≤ 40 kPa)
1.5 mal der maximalen statischen Druck (40 kPa < maximaler statischer Druck ≤ 350 kPa)
Bedingungen"
Messmedium: Luft
Durchschnittliche Temperatur: (25±1) °C
Umgebungstemperatur: (25±1) °C
Schwingungen: 0,1 g ((1 m/s 2) Max.
Luftfeuchtigkeit: (50%±10%) RH
Stromversorgung: (5±0,005) V Gleichstrom
Es wird nur als Prüfbedingung für folgende Grundparameter verwendet:
SSpezifikationen:
| Messbereich | - 100 kPa bis 0 kPa... 350 kPa |
| Verpackungsform | SMD/DIP |
| Betriebstemperatur | 0°C bis 40°C |
| Betriebstemperaturbereich | -30°C bis +100°C |
