Produktdetails:
|
| Betriebstemperaturbereich: | -30°C bis +100°C | Stromversorgung: | Bei einer Leistung von ≤15VDC oder ≤3,0mA Gleichstrom |
|---|---|---|---|
| Eingangsimpedanz: | 4 bis 6kQ | Ausgangsimpedanz: | 4 bis 6kQ |
| Isolierwiderstand: | 100MQ, 100VDC | Erlaubte Überlastung: | Druckbereich ≤ 40 kPa |
| Hervorheben: | Massage Kissen Umkehrpflaster,40 kPa Rückspalte Kleine Größe,Tragbarer Blutdruckmessgerät |
||
Beschreibung des Produkts:

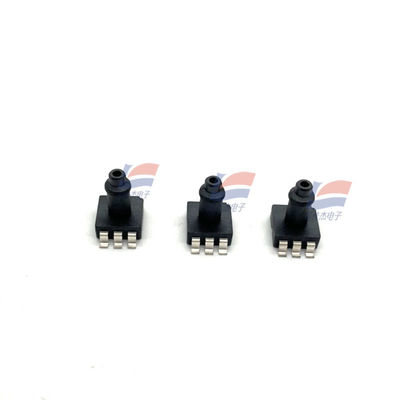

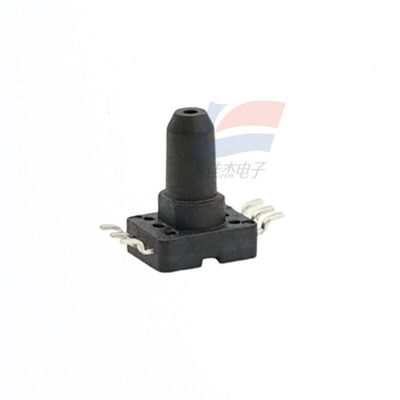

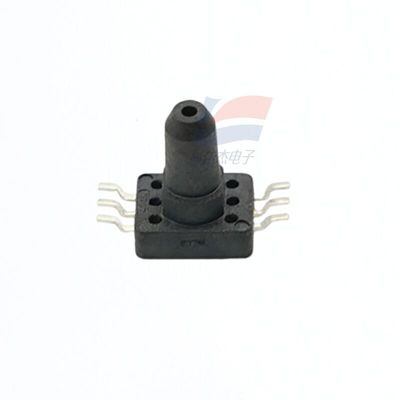

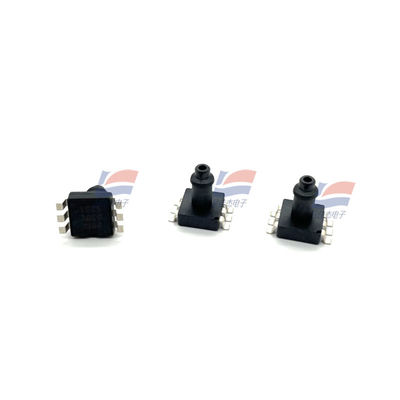

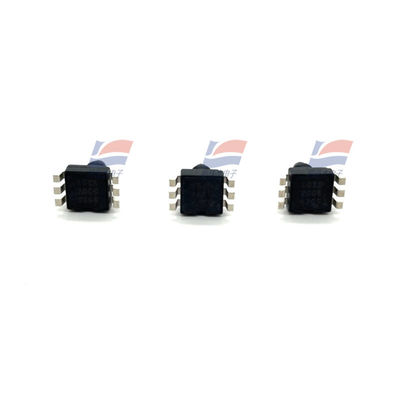

XGZP167 Umkehrpflaster Kleine Größe eignet sich für tragbare Blutdruckmessgeräte und Massagekissen mit einem Druck von 40 kPa
Eigenschaften:
Messbereich: -100 kPa bis 0 kPa... 200 kPa
MEMS-Technologie
Druckmessform
Verpackungsformular der SOP
mit einer Breite von mehr als 20 mm,
Betriebstemperaturbereich: 30 °C bis +100 °C
Die Rückdruckkammer des Chips ist unter Druck
Ultra-kleine Größe
Elektrische Leistung
Stromversorgung: ≤15VDC oder ≤3,0mA Gleichstrom
Eintrittsimpedanz:4kQ bis 6kQ
Ausgangsimpedanz:4kQ bis 6kQ
Isolierwiderstand: 100MQ/100VDC
Zulässige Überlastung:3-fache volle Skala (Druckbereich ≤ 40 kPa)
2 Mal voller Maßstab (40 kPa < Druckbereich ≤ 200 kpa)
Ein Spannungsausgangssignal mit einem linearen Verhältnis des angewandten Drucks.
Die XGZP166-druckempfindliche Komponente ist eine OEM-Komponente, die in der Standardform SOP8 verpackt ist, die für Benutzer bequem ist, Oberflächenmontage zu übernehmen
Die Oberflächenluftdüse ist mit einem Haken ausgelegt, der für die seitliche Luftzufuhrdruckstruktur geeignet ist und den Abfall der Luftdüse wirksam verhindert.
Es verfügt über ausgezeichnete Linearität, Wiederholbarkeit und Stabilität, hohe Empfindlichkeit und ist für die Benutzer bequem, um Ausgangs- und Temperaturverschiebungen zu debuggen und auszugleichen.
Strukturelle Leistungsfähigkeit
Druckempfindlicher Chip: Siliziummaterial
Bleitraht: Golddraht
Verkapselungshülle: PPS-Material
Pinien: Kupfer mit Silberplattierung
Nettogewicht: ca. 0,4 Gramm
"Elektrische Leistung"
Stromversorgung: ≤ 15 V Gleichstrom oder ≤ 3,0 mA Gleichstrom
Eintrittsimpedanz: 4 bis 6 kΩ
Ausgangsimpedanz: 4 bis 6 kΩ
Isolierwiderstand: 100MΩ/100VDC
Zulässige Überlastung: 3-faches des maximalen statischen Drucks (maximaler statischer Druck ≤ 40 kPa)
1.5 mal der maximalen statischen Druck (40 kPa < maximaler statischer Druck ≤ 350 kPa)
Bedingungen"
Messmedium: Luft
Durchschnittliche Temperatur: (25±1) °C
Umgebungstemperatur: (25±1) °C
Schwingungen: 0,1 g ((1 m/s 2) Max.
Luftfeuchtigkeit: (50%±10%) RH
Stromversorgung: (5±0,005) V Gleichstrom
Es wird nur als Prüfbedingung für folgende Grundparameter verwendet:
SSpezifikationen:
| Messbereich | - 100 kPa bis 0 kPa... 200 kPa |
| Verpackungsform | SMD/DIP |
| Betriebstemperatur | 0°C bis 40°C |
| Betriebstemperaturbereich | -30°C bis +100°C |
