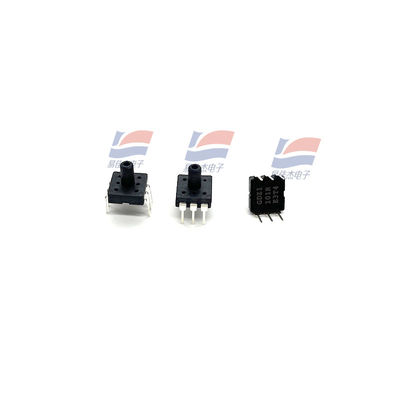

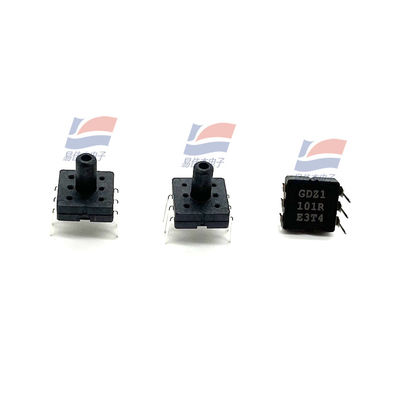

YJJ XGZP168 Mikrodruckbarometrischer Sensor Ausgang Differenzial MV für den Luftfilterventilator SOP6

Beschreibung des Produkts:

XGZP168 Mikrodruckbarometrischer Sensor Differenzial MV für den Luftfilterventilator SOP6

Eigenschaften:

Messbereich: -100 kPa bis 0 kPa... 1000 kPa

MEMS-Technologie

Druckmessform

SOP- oder DIP-Verpackungsformular

mit einer Breite von mehr als 20 mm,

Betriebstemperaturbereich: ­30 °C bis +100 °C

Die Rückdruckkammer des Chips ist unter Druck

Die Richtung der Pins kann ausgewählt werden

Elektrische Leistung

Stromversorgung: ≤15VDC oder ≤3,0mA Gleichstrom

Eintrittsimpedanz:4kQ bis 6kQ

Ausgangsimpedanz:4k2 bis 6kQ

Isolierwiderstand: 100MQ/100VDC

Zulässige Überlastung: Zulässige Überlastung:3-fache des vollen Maßstabs (Druckbereich ≤ 40 kPa)

2 Mal voller Maßstab (40 kPa < Druckbereich ≤ 200 kpa)

1.5 Mal voller Skala (200 kPa < Druckbereich ≤ 1000 kPa)

Druckempfindlicher Chip: Siliziummaterial

Bleitraht: Golddraht

Verkapselungshülle: PPS-Material

Pinien: Kupfer mit Silberplattierung

Nettogewicht: ca. 0,4 Gramm

"Elektrische Leistung"

Stromversorgung: ≤ 15 V Gleichstrom oder ≤ 3,0 mA Gleichstrom

Eintrittsimpedanz: 4 bis 6 kΩ

Ausgangsimpedanz: 4 bis 6 kΩ

Isolierwiderstand: 100MΩ/100VDC

Zulässige Überlastung: 3-faches des maximalen statischen Drucks (maximaler statischer Druck ≤ 40 kPa)

1.5 mal der maximalen statischen Druck (40 kPa < maximaler statischer Druck ≤ 350 kPa)

Bedingungen"

Messmedium: Luft

Durchschnittliche Temperatur: (25±1) °C

Umgebungstemperatur: (25±1) °C

Schwingungen: 0,1 g ((1 m/s 2) Max.

Luftfeuchtigkeit: (50%±10%) RH

Stromversorgung: (5±0,005) V Gleichstrom

Es wird nur als Prüfbedingung für folgende Grundparameter verwendet:

SSpezifikationen:
