Produktdetails:
|
| Gemessenes Medium: | Luft | Durchschnittliche Temperatur: | (25+1)°0 |
|---|---|---|---|
| Umgebungstemperatur: | (25+1) °C | Vibrationen: | 0.1g ((1m/s) Max. |
| Luftfeuchtigkeit: | (50%±10%) RH | Quelle: | (5 ± 0,005) V Gleichstrom |
| Hervorheben: | Atmosphärischer Druck Höhenmesser Drucksensor,Öldruckdrucksensor,Flüssigkeitsdrucksensor |
||
Beschreibung des Produkts:

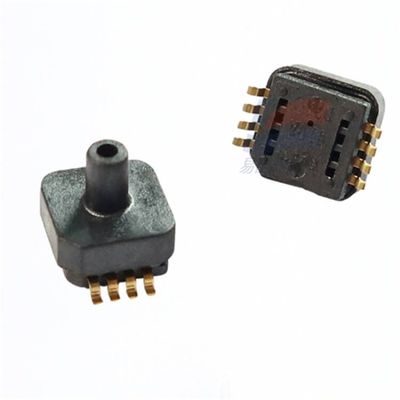

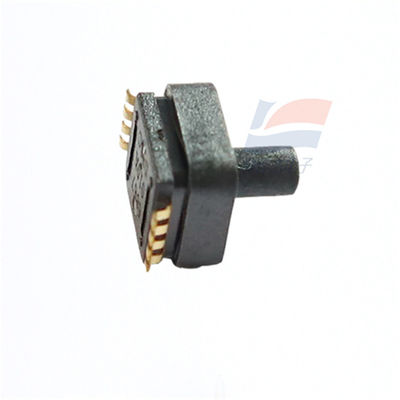

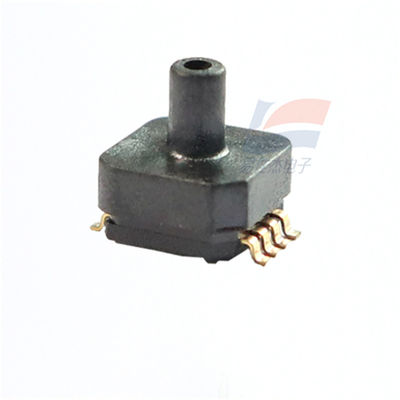

XGZP183 Drucksensor ist wasserdicht und geeignet für Öldruck und Luftdruckhöhenmessgeräte auf Flüssigkeitsniveau
Eigenschaften:
XGZP183 piezoresistives Druckempfindliches Element ist ein Drucksensor, der für Bereiche wie Biomedizin und Automobilelektronik geeignet ist.Seine Kernkomponente ist ein durch MEMS-Technologie verarbeiteter, druckempfindlicher, piezoresistiver SiliziumchipDieser druckempfindliche Chip besteht aus einer elastischen Membran und vier auf der Membran integrierten Widerständen.Wenn Druck auf die elastische Membran wirkt, wird die Brücke ein Spannungsausgangssignal erzeugen, das linear proportional zum angewandten Druck ist.
Das druckempfindliche Bauteil XGZP183 ist ein OEM-Bauteil, das in der Standardform SOP6 verpackt ist, die für die Benutzer eine bequeme Oberflächenmontage ermöglicht.die Feuchtigkeit und Öldampf wirksam verhindern kann.
Es verfügt über ausgezeichnete Linearität, Wiederholbarkeit und Stabilität, hohe Empfindlichkeit und ist für die Benutzer bequem, um Ausgangs- und Temperaturverschiebungen zu debuggen und auszugleichen.
Strukturelle Leistungsfähigkeit
Druckempfindlicher Chip: Siliziummaterial
Bleitraht: Golddraht
Verpackungshülle:PPS-Material
Pins: vergoldet
Schutzklebstoff: fluorhaltiges Silikonkautschuk
Elektrische Leistung
Stromversorgung: ≤15VDC oder ≤3,0mADC
Eintrittsimpedanz:4kQ bis 6k2
Ausgangsimpedanz:4kQ bis 6kQ
Isolierwiderstand: 100 m · 100VDC
Zulässige Überlastung: 15 mal volle Skala
Produktmerkmale
Messbereich: -100 kPa~0 kPa...7 kPa...200 kPa
MEMS-Technologie
Absolute Druckform
SOP-Verpackungsformular, Leimfüllbehandlung
Es ist für nicht korrosive und nicht leitfähige Gase oder Flüssigkeiten geeignet
Betriebstemperaturbereich: 30 °C bis +100 °C
Die Rückdruckkammer des Chips ist unter Druck
Anwendungsbereich
Im Bereich der kleinen Haushaltsgeräte wie Reiskocher, Sojamilchmaschinen, Wasserreiniger und Kaffeemaschinen gibt es Reifendruckmessgeräte, Bremsverstärker,mit einer Leistung von mehr als 50 W undIm Bereich der Automobilelektronik gibt es Massagegeräte, Luftmatratzen, Blutdrucksensoren für Tiere und Magen-Darm-Sensoren.
Instrumente, Zähler und andere Absolute-Druck-Systeme
SSpezifikationen:
| Messbereich | - 100 kPa ~ 0 kPa... 7 kPa... 200 kPa |
| Verpackungsform | SMD/DIP |
| Betriebstemperatur | 0°C bis 40°C |
| Betriebstemperaturbereich | -30°C bis +100°C |
