Produktdetails:
|
| Stromversorgung: | Bei einer Leistung von ≤15VDC oder ≤3,0mA Gleichstrom | Eingangsimpedanz: | 4kQ bis 6k2 |
|---|---|---|---|
| Ausgangsimpedanz: | 4kQ bis 6kΩ | Isolierwiderstand: | 100 m 2,100VDC |
| Erlaubte Überlastung: | 3 mal volle Skala | Betriebstemperaturbereich: | -30°C bis +100°C |
| Hervorheben: | 6kΩ Ausgangsimpedanz-Drucksensor,3x Überlastkapazität Drucksensor,Drucksensor für nicht korrosive Gase |
||
Beschreibung des Produkts:

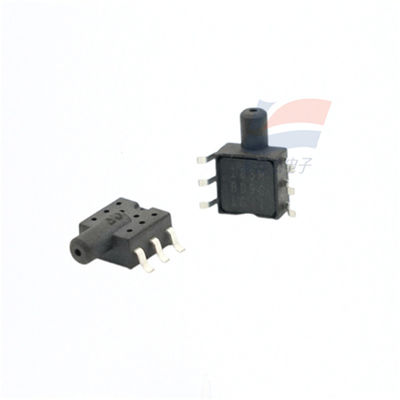

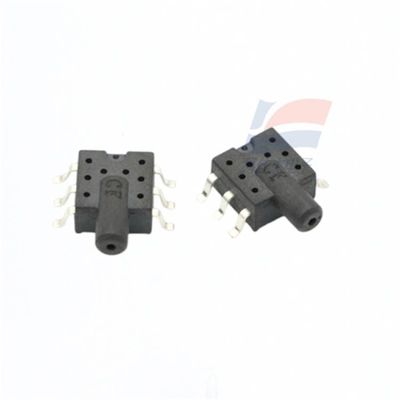

XGZP185 Drucksensor eignet sich für nicht korrosive Gase mit einem wählbaren Bereich
Eigenschaften:
XGZP185 piezoresistives druckempfindliches Element ist ein Drucksensor, der für Bereiche wie Biomedizin und Automobilelektronik geeignet ist.Seine Kernkomponente ist ein durch MEMS-Technologie verarbeiteter, druckempfindlicher, piezoresistiver SiliziumchipDieser druckempfindliche Chip besteht aus einer elastischen Membran und vier auf der Membran integrierten Widerständen.Wenn Druck auf die elastische Membran wirkt, wird die Brücke ein Spannungsausgangssignal erzeugen, das linear proportional zum angewandten Druck ist.
Das druckempfindliche Bauteil XGZP183 ist ein OEM-Bauteil, das in der Standardform SOP6 verpackt ist, die für die Benutzer eine bequeme Oberflächenmontage ermöglicht.die Feuchtigkeit und Öldampf wirksam verhindern kann.
Es verfügt über ausgezeichnete Linearität, Wiederholbarkeit und Stabilität, hohe Empfindlichkeit und ist für die Benutzer bequem, um Ausgangs- und Temperaturverschiebungen zu debuggen und auszugleichen.
Strukturelle Leistungsfähigkeit
Druckempfindlicher Chip: Siliziummaterial
Bleitraht: Golddraht
Verpackungshülle:PPS-Material
Pins: vergoldet
Schutzklebstoff: fluorhaltiges Silikonkautschuk
Elektrische Leistung
Stromversorgung: ≤15VDC oder ≤3,0mADC
Eintrittsimpedanz:4kQ bis 6k2
Ausgangsimpedanz:4kQ bis 6kQ
Isolierwiderstand: 100 m · 100VDC
Zulässige Überlastung: 15 mal volle Skala
Messbereich: -100 kPa bis 0 kPa... 1000 kPa
MEMS-Technologie
Druckmessform
Verpackungsformular der SOP
mit einer Breite von mehr als 20 mm,
Betriebstemperaturbereich: 30 °C bis +100 °C
Die Rückdruckkammer des Chips ist unter Druck
Die Richtung der Pins kann ausgewählt werden
Elektrische Leistung
Stromversorgung: ≤15VDC oder ≤3,0mA Gleichstrom
Eintrittsimpedanz:4kQ bis 6k2
Ausgangsimpedanz:4kQ bis 6kΩ
Isolierwiderstand: 100 m 2,100VDC
Zulässige Überlastung:3 mal voller Maßstab (Druckbereich ≤ 40 kPa) 2 mal voller Maßstab (40 kPa < Druckbereich ≤ 200 kPa)
1.5 Mal voller Skala (200 kPa < Druckbereich ≤ 1000 kPa)
SSpezifikationen:
| Messbereich | - 100 kPa bis 0 kPa... 1000 kPa |
| Verpackungsform | SMD/DIP |
| Betriebstemperatur | 0°C bis 40°C |
| Betriebstemperaturbereich | -30°C bis +100°C |
