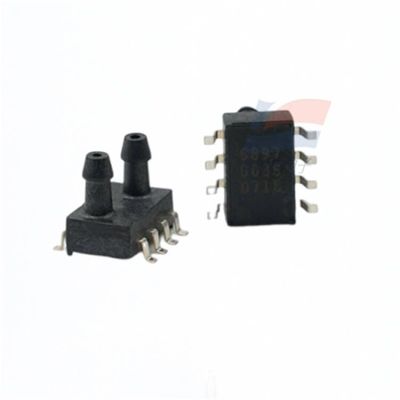

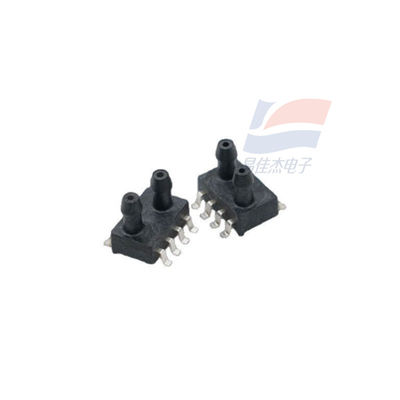

YJJ XGZP190 Differenzdruckbarometrischer Sensor zur Messung der mittleren und umgebenden Lufttemperatur 25±1 C MV Ventilator SOP8

Beschreibung des Produkts:

XGZP190 Differenzdruckbarometrischer Sensor Differenz MV Luftfilter Lüfter SOP8

Eigenschaften:

Messbereich: -100 kPa bis 0 kPa... 1 kPa... 200 kPa

MEMS-Technologie

Druckdifferential oder Druckmessform

SOP-Verpackungsformular, Luftspritzer-Rückfallschutzstruktur

Sie ist für nicht ätzende Gase anwendbar.

Betriebstemperaturbereich: -30°C bis +100°C

Die Richtung der Pins kann ausgewählt werden

"Anwendungsbereich"

Medizinische Bereiche wie Atmungsanlagen, Spirometer und Geräte zur Behandlung von Schlafapnoe

Luftstromdetektion, Heizung, Lüftung und Klimaanlage, pneumatische Ausrüstung, Druckschalter und andere Industriezweige

Biologie, kleine Haushaltsgeräte, Unterhaltungselektronik, Sport- und Fitnessgeräte, Feuerwehrgeräte, Internet der Dinge und andere Bereiche

Produktübersicht

Das piezoresistive Druckempfindliche Element XGZP190 ist ein Drucksensor, der für Bereiche wie Biomedizin und Automobilelektronik geeignet ist.

Es handelt sich um einen durch MEMS-Technologie verarbeiteten, druckempfindlichen Silizium-Piezoresistiv-Chip, der aus einer elastischen Membran besteht und auf der Membran

Sie besteht aus vier Widerständen. Die vier Varistor bilden die Wheatstone-Brückenstruktur.

Ein Spannungsausgangssignal mit einem linearen Verhältnis des angewandten Drucks.

Die XGZP190 Druckempfindliche Komponente ist ein OEM-Komponente in der Standardform SOP8 verpackt, die für Benutzer bequem ist, Oberflächenmontage und Gas

Der Mund ist mit einem Haken ausgelegt, der den Schlauch effektiv daran hindert, unter Druck abzufallen.

Es verfügt über ausgezeichnete Linearität, Wiederholbarkeit und Stabilität, hohe Empfindlichkeit und ist für die Benutzer bequem, um Ausgangs- und Temperaturverschiebungen zu debuggen und auszugleichen.

Strukturelle Leistungsfähigkeit

Druckempfindlicher Chip: Siliziummaterial

Bleitraht: Golddraht

Verkapselungshülle: PPS-Material

Pinien: Kupfer mit Silberplattierung

Nettogewicht: ca. 0,4 Gramm

"Elektrische Leistung"

Stromversorgung: ≤ 15 V Gleichstrom oder ≤ 3,0 mA Gleichstrom

Eintrittsimpedanz: 4 bis 6 kΩ

Ausgangsimpedanz: 4 bis 6 kΩ

Isolierwiderstand: 100MΩ/100VDC

Zulässige Überlastung: 3-faches des maximalen statischen Drucks (maximaler statischer Druck ≤ 40 kPa)

1.5 mal der maximalen statischen Druck (40 kPa < maximaler statischer Druck ≤ 200 kPa)

Der maximale Überlastdruck am Niederdruckende von P2:250KPA

Messmedium: Luft

Durchschnittliche Temperatur: (25±1) °C

Umgebungstemperatur: (25±1) °C

Schwingungen: 0,1 g ((1 m/s 2) Max.

Luftfeuchtigkeit: (50%±10%) RH

Stromversorgung: (5±0,005) V Gleichstrom

SSpezifikationen:
