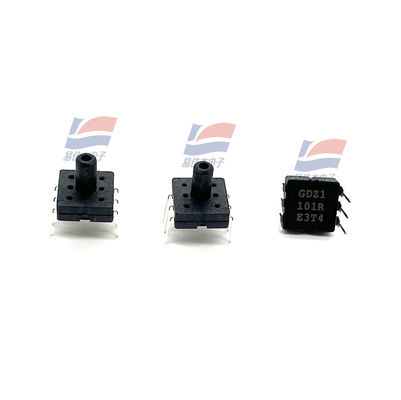

YJJ XGZP040DB1F Drucksensor -100 kPa bis 0 kPa... 700 kPa Wird für Vakuumverpackungsmaschinen verwendet

Produktbeschreibung:

XGZP040DB1F Drucksensor -100kPa bis 0kPa... 700kPa Wird für Vakuumverpackungsmaschinen verwendet

Eigenschaften:

Messbereich: -100 kpa bis 0kPa... 700kPa

MEMS-Technologie

Überdruckform

SOP- oder DIP-Gehäuseform

Es ist für nicht korrosive Gase geeignet

Betriebstemperaturbereich: -30℃ bis +100℃

Die Gegendruckkammer des Chips steht unter Druck

Die Richtung der Pins kann ausgewählt werden

"Anwendungsbereich"

Medizinische Bereiche wie elektronische Blutdruckmessgeräte, Beatmungsgeräte, Sauerstoffgeneratoren und Monitore

Automobilelektronikbereiche wie Reifendruckmessgeräte, MAP, Servolenkung und Bremsassistent

Der Bereich der Sport- und Fitnessgeräte wie Massagegeräte, Massagestühle und Luftmatratzen

Vakuumverpackungsmaschinen, Vakuummischer, Vakuummixer, Vakuumaufbewahrungsboxen, Vakuumpumpen und andere Vakuum-Unterdruckbereiche

Waschmaschinen, Biermaschinen, Kaffeemaschinen, Staubsauger, Wasserreiniger, Manometer, pneumatische Komponenten und andere Bereiche

Produktübersicht

Das piezoresistive Drucksensorelement vom Typ XGZP ist ein Drucksensor, der für Bereiche wie Biomedizin und Automobilelektronik geeignet ist, und sein Kernbestandteil

Es ist ein piezoresistiver Siliziumdruckchip, der mit MEMS-Technologie verarbeitet wird. Der druckempfindliche Chip besteht aus einer elastischen Membran und vier auf der Membran integrierten

Bestehend aus vier Widerständen, bilden die vier Varistoren eine Wheatstone-Brückenstruktur. Wenn Druck auf die elastische Membran ausgeübt wird, erzeugt die Brücke eine Verbindung mit dem angelegten Widerstand

Ein Spannungsausgangssignal, bei dem der Druck in einem linearen proportionalen Verhältnis steht.

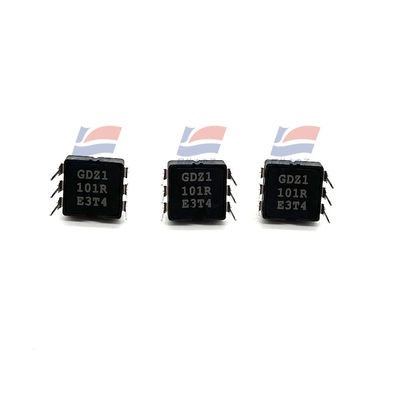

Die druckempfindlichen Komponenten vom Typ XGZP sind OEM-Komponenten, die in Standard-SOP6- und DIP6-Formen verpackt sind, was die Oberflächenmontage für Benutzer erleichtert

Oder es kann durch direktes Einsetzen in zwei Reihen installiert werden

Es zeichnet sich durch hervorragende Linearität, Wiederholbarkeit und Stabilität, hohe Empfindlichkeit aus und ist für Benutzer bequem, Ausgaben und Temperaturdrift zu debuggen und zu kompensieren.

Spezifikationen:
