KGZ-NGL-096-273 Zirkonie-Sauerstoffsensor Luft- und Raumfahrt-Sauerstoffüberwachung Hochtemperatur-Industrieöfen

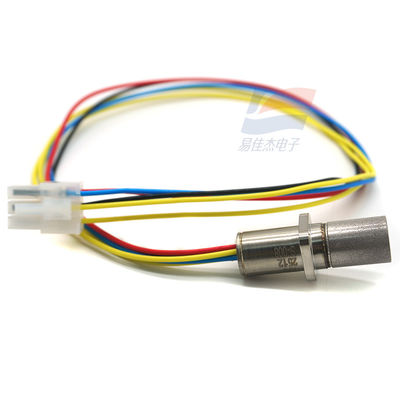

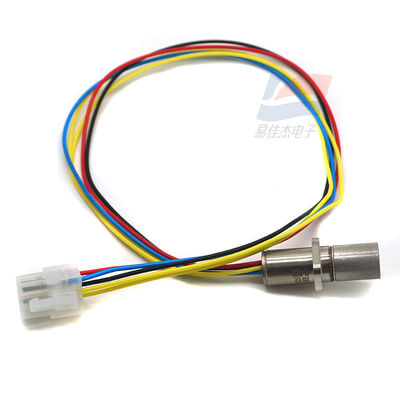

KGZ-NGL-096-273 Zirkonie-Sauerstoffsensor

1. Überblick

• Ein flanschmontierter Zirkonia-Sauerstoffsensor von SST aus dem Vereinigten Königreich, für Probenahmekammern konzipiert.

2. Betriebsbedingungen

• BetriebsspannungBei der Prüfung der Leistungsfähigkeit ist die Leistungsfähigkeit des Geräts zu messen.
• Standby-SpannungBei der Anlage ist der Anschluss an die Anschlussstraße zu erfassen.
• Zulässige Gastemperatur: -100°C bis +250°C
• Gasdurchfluss: 0·10 m/s

3. Elektrische Eigenschaften

• Impedanz der Pumpe bei 700°C: < 6 kΩ
• Ausgangssignal: Sauerstoff-Teildruckmessbereich: 2 mbar3 bar, Genauigkeit: ≤5 mbar
• Kalibrierungsfreies Design: Es ist kein Referenzgas erforderlich; eine einfache Kalibrierung in einem einzigen Punkt ist in jedem bekannten Gas (einschließlich frischer Luft) möglich.

4. Temperaturmerkmale

• Innenbetriebstemperatur: 700°C
• Empfohlene Vorwärmzeit: 60~100 Sekunden vor dem Einsatz des Sensors
• Ausgangsstabilität: Stabilisiert sich innerhalb von 180 Sekunden nach dem Starten

5. Mechanische Eigenschaften

• Wiederholte zulässige Beschleunigung: 5g
• Zufällige zulässige Beschleunigung30 g

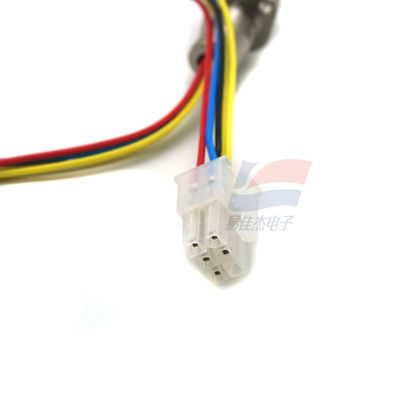

• Kündigung: 0,4 m Kabel mit Molex-Anschluss

6. Weitere Merkmale

• Reaktionszeit (T90): < 4 Sekunden
• Messtechnik: Closed-loop-Messsystem. Der Sensor erzeugt ein "Herzschlag"-Signal bei kontinuierlicher Überwachung des Sauerstoffniveaus und gibt sofortige Fehlerwarnungen.
• Dienstzeit: bis zu 10 Jahre (abhängig von der Anwendung) unter Verwendung einer nicht abnehmbaren Sensorzellentechnologie.

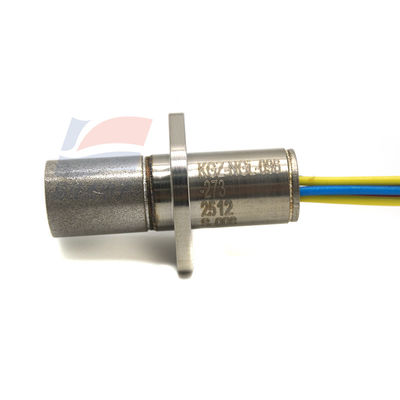

• Struktur: Zirkonium (ZrO2) Sensor, vollständig aus Edelstahl gefertigt, mit Flansch, Pin-Terminal.
• Anpassungsfähigkeit an die Umwelt: Betriebsfähig in hohen Temperaturen, Feuchtigkeit und Druckumgebungen.

Anwendungen

• Sauerstoffüberwachung in der Luftfahrt
• Hochtemperatur-Industrieöfen
• Systeme zur Optimierung der Verbrennungseffizienz
• Nachweis der Umgebung eines Druckbehälters
