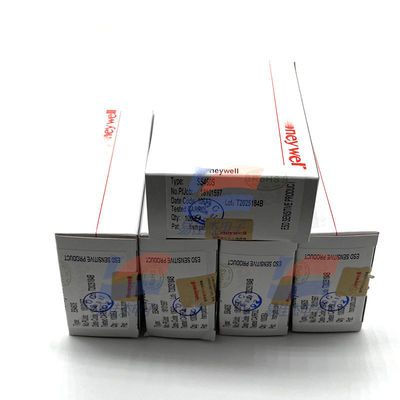

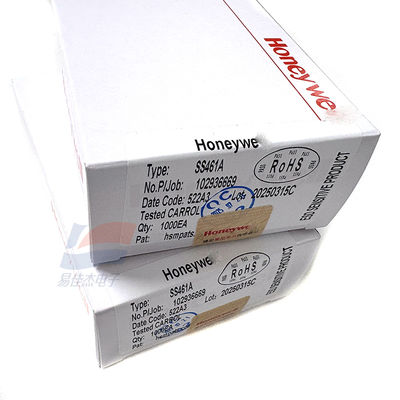

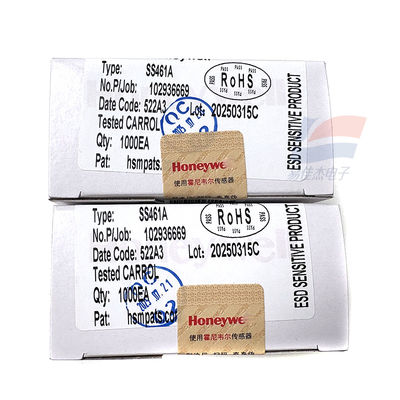

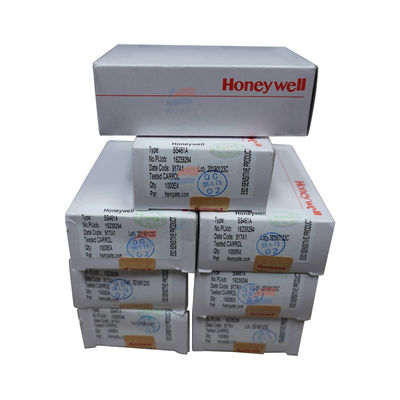

YJJ SS461A Digital Lock Single-Pole Hall Effect Sensor wird für HVAC-Wasserzähler verwendet

Produktbeschreibung:

SS461A Digital Lock Single-Pole Hall-Effekt-Sensor wird für HVAC-Wasserzähler verwendet

Merkmale:

SS461A Open-Collector-Strom 20mA digitaler Lock-Single-Pole-Hall-Effekt-Sensor, Honeywell

Die integrierten Schaltungen der Lock-in-Positionssensoren der Serien SS400 und SS500 sind digitale Single-Pole-Hall-Effekt-Sensor-ICs mit niedrigen, mittleren und hohen Magnetfeldstärken. Flaches TO-92-Gehäuse, SOT-89B-Gehäuse. Die digitale Stromsenkenausgabe des Sensor-IC der Serie SS400 ist ein kleiner universeller digitaler Hall-Effekt-Sensor. Er arbeitet durch das Magnetfeld, das von einem Permanentmagneten oder einem Elektromagneten bereitgestellt wird, und dient dazu, auf die abwechselnden Nord- und Südmagnete oder nur auf den Südpol zu reagieren. Bipolare Rastmagnete und unipolare Magnete sind zur Auswahl verfügbar.

Die Bandabstands-Einstellfunktion trägt dazu bei, einen stabilen Betrieb innerhalb des Versorgungsspannungsbereichs von 3,8 Vdc bis 30 Vdc zu gewährleisten. Diese Sensoren können einen Dauerstromausgang von 20 mA erreichen und können mit einem Strom von bis zu 50 mA zyklisch betrieben werden. Seine Fähigkeit, bei einer Spannung von 3,8 V zu arbeiten, kann in vielen potenziellen Niederspannungsanwendungen eingesetzt werden.

Der digitale Open-Circuit-Collector-Stromsenkenausgang kann einfach angeschlossen und mit verschiedenen elektronischen Schaltungen verwendet werden.

Um zuverlässige Produkte zu liefern und eine gleichbleibende Qualität zu gewährleisten, wurde die SS400-Serie sowohl bei 25 °C [75 °F] als auch bei 125 °C [257 °F] getestet. Alle Katalogprodukte dieser Serie können bei einer Temperatur von 150 °C [302 °F] betrieben werden.

Industrie

Hochfrequenz-Durchflusserfassung in HVAC, Wasserzählern, Kraftstoffzählern und GaszählernManipulationssichere Erkennung in Wasserzählern, Stromzählern und GaszählernFlüssigkeitsstandserkennung

Motor-Drehzahlerfassung

Positionserfassung im Zylinder

Für die Designflexibilität werden folgende Pins und Gehäuseoptionen angeboten:

Gerade Pins, 14,99 mm [0,59 Zoll] lang, verpackt in loser Schüttung oder in Rollenboxen

Gerade Pins, 18,7 mm [0,735 Zoll] lang, Schüttgutverpackung

Geformte Pins, 14,99 mm [0,59 Zoll] lang, verpackt in loser Schüttung oder in Rollenformboxen
