YJJ SS551AT SS351AT SS451A Vollbereichs-Hall-Effekt-Digitalpositionssensor ICs Gehäusetyp SOT-89B

Produktbeschreibung:

SS551AT SS351AT SS451A Vollbereich Hall-Effekt Digitalpositionssensor ICs

Eigenschaften:

SS551AT Hall-Effekt digitaler Positionssensor IC, volle Polarität, geringe Empfindlichkeit, SOT-89B, 1000 Stück/Taschenband und Rolle.

Die SS551AT-Serie von kostengünstigen bipolaren Hall-Effekt-Sensor-ICs verwendet Oberflächenmontagegehäuse und verfügt über thermisch ausgewogene integrierte Schaltkreise über den gesamten Temperaturbereich. Bipolare magnetische Reaktionen wechseln zwischen Nordpol und Südpol.

Der eingebaute Spannungsstabilisator kann einen sehr stabilen Betrieb innerhalb des Versorgungsspannungsbereichs von 4,5 VDC bis 24 VDC gewährleisten. Die interne Schaltung kann Schäden am Sensor verhindern und eine unerwartete Umkehrung der Versorgungsspannungspolarität vermeiden. Die SS50AT-Serie von kostengünstigen bipolaren Hall-Effekt-Sensoren sind kleine, multifunktionale digitale Hall-Effekt-Geräte, die von den Magnetfeldern von Permanentmagneten oder Elektromagneten betrieben werden. Die Ausgangsspannung des Kollektor-Open-Drain kann leicht mit verschiedenen elektronischen Schaltungen verbunden werden.

Hinweis: Integrierte Schaltkreise bieten eine ausgezeichnete Temperaturstabilität und Genauigkeit in robusten Designs. Der Betriebstemperaturbereich dieser digitalen Hall-Sensoren liegt zwischen -40 °C und 125 °C [-40 °F bis 257 °F], was sie für kommerzielle, Verbraucher- und industrielle Umgebungen geeignet macht.

Technische Spezifikation

Seriennamen: SS351AT, SS451A, SS551AT

Magnetischer Antriebstyp: Alle Pole

Die maximale Ausgangsspannung beträgt 0,4 VDC

Der Ausgangsstrom beträgt 20 Milliampere

Ausgangstyp: Sinking

Lagertemperatur: -40 °C bis 150 °C [-40 °F bis 302 °F]

Schaltpunkt -40 G typ. (-40 °C bis 150 °C)

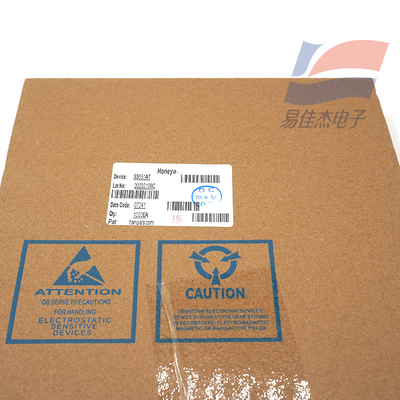

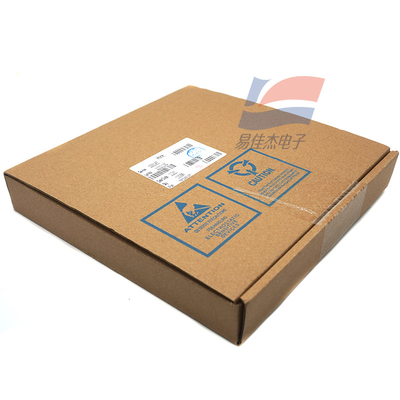

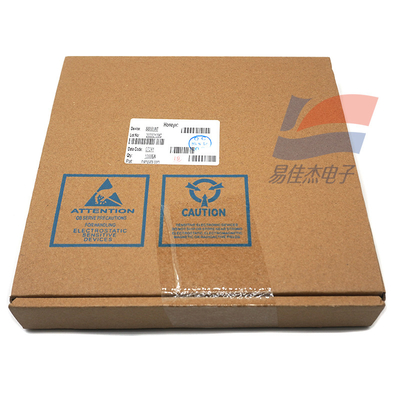

Verpackungstyp: SOT-89B, Taschenband und Rollen, 1000 Stück pro Rolle

Die Schaltzeit verringert sich (von 90 % auf 10 %) um bis zu 1,5 µs

Produktkategorie: Hall-Effekt-Digitalpositionssensor-IC

Versorgungsspannung: 3 VDC bis 24 VDC (-40 °C bis 150 °C)

Der typische Wert des Versorgungsstroms beträgt 3,5 mA. (25 °C, 3 VDC)

Der maximale Leckstrom beträgt 10 µA

Betriebstemperatur: -40 °C bis 150 °C [-40 °F bis 302 °F]

Arbeitspunkt: 85 G typ. (-40 °C bis 150 °C)

Differenzierung: 35 G typ. (-40 °C bis 150 °C)

Die Schaltzeit erhöht sich (von 10 % auf 90 %) um bis zu 1,5 µs

Verfügbarkeit: Weltweit

Produktfunktion

Mikrostruktur: SOT-89B Kunststoffgehäuse, Rollen und Rollen für automatische Montage

Bei einer Energieeffizienz von nur 4,5 VDC beträgt der maximale Stromverbrauch nur 5 mA

Digitaler Stromaufnahmeausgang

Bipolare magnetische Elemente für Ringmagnetanwendungen

Hohe Ausgangsstromkapazität (20 mA)

Hohe Geschwindigkeit - Der Betriebsfrequenzbereich liegt zwischen 0 kHz und über 100 kHz

Der weite Temperaturbereich liegt zwischen -40 °C und 125 °C [-40 °F bis 257 °F]

Integrierter Verpolungsschutz

Anwendung

Drehzahl- und RPM-Sensoren

Kommutierung von bürstenlosen Gleichstrommotoren

Motor- und Lüftersteuerung

Magnetische Kodierung

Tachometer, Zähler-Pickup

Optische Plattengeschwindigkeit, Bandrotationserkennung

Durchflussmessung
