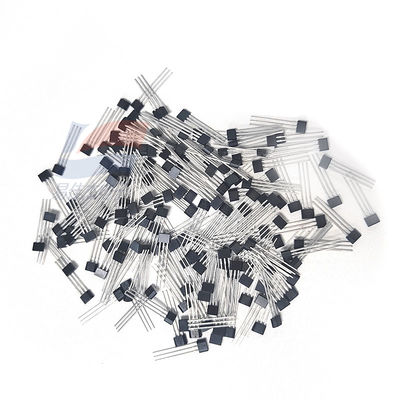

YJJ SS496B Linearer Hall-Effekt-Magnetsensor TO92 für industrielle Positionsdetektion

Produktbeschreibung:

YJJ SS496B Linear Hall-Effekt-Magnetsensor TO92 für industrielle Positionsdetektion

Eigenschaften:

Kostensenkende Miniatur-Proportional-Hall-Effekt-Sensoren der SS496B-Serie; Oberflächenmontage

Der MRL-Sensor (Miniature Proportional Linear) der SS496B-Serie ist ein multifunktionales lineares Hall-Effekt-Gerät, das durch das Magnetfeld eines Permanentmagneten oder Elektromagneten betrieben werden kann. Die proportionale Ausgangsspannung wird durch die Versorgungsspannung eingestellt. Sie variiert proportional zur Magnetfeldstärke. Integrierte Schaltkreise bieten eine höhere Temperaturstabilität und Empfindlichkeit. Der laserfein abgestimmte Dünnschichtwiderstand auf dem Chip bietet hohe Präzision (Null bis 3 %, mit einer Empfindlichkeit bis zu 3 %) und Temperaturkompensation. Der positive Temperaturkoeffizient der Empfindlichkeit (typisch + 0,02 % / C) kompensiert den negativen Temperaturkoeffizienten des kostengünstigen Magneten.

Die Sensoren der SS496B-Serie bieten kostengünstige MRL-Erfassung und haben leicht höhere Spezifikationen als die SS490-Produkte. Der SS490B verfügt über einen kontinuierlichen typischen Eingangs- oder Pull-Ausgang von 1,5 mA und arbeitet mit einem Versorgungsstrom von 7 mA bei 5,0 V bei 25 ° C, um eine vorhersagbare Leistung über den gesamten Temperaturbereich zu erzielen. Die Sensoren der SS490B-Serie weisen Nullpunkt- und Empfindlichkeitstoleranzen auf, die sich mit der Temperatur ändern.

Serienname: SS490

Der magnetische Antriebsmodus ist linear

Ausgangsspannung: 0,2 V bis VS-typisch 0,2 V, 0,4 V bis Vs-0,4 V (Minimalwert)

Der minimale Ausgangsstromverbrauch beträgt 0,6 mA, typisch 1,5 mA bei Vs> 4,5 V

Der maximale Leckstrom beträgt 10 µA

Betriebstemperatur: -40°C bis 150°C [-40°F bis 302°F]

Verpackungsart: TO-92-Typ flach flach Standard-Leitung, Bulk, 1000 Stück pro Beutel

Die Schaltzeit steigt (von 10 % auf 90 %) um bis zu 1,5 µs

Die minimale Empfindlichkeit beträgt 2,300, die typische 2,500 und die maximale 2,700 Millivolt pro Gramm

Produktkategorie: Hall-Effekt-Linear-Sensor-IC

Die Versorgungsspannung reicht von 4,5 V bis 10,5 V

Der Versorgungsstrom beträgt 7,0 mA (typischer Wert) bei 5 Vdc

Der minimale Ausgangsstrom ist 1 mA, typisch 1,5 mA bei Vs> 4,5 V

Ausgangstyp: Sinking oder Purchasing

Lagertemperatur: -40°C bis 165°C [-40°F bis 329°F]

Die Reaktionszeit beträgt 3 Mikrosekunden

Die Schaltzeit sinkt (von 90 % auf 10 %) um bis zu 1,5 µs

Weltweite Verfügbarkeit

Produktmerkmale

Linearer Ausgang und flexibles Schaltungsdesign

Das Vier-Hall-IC-Design minimiert den Einfluss mechanischer Belastungen

Reagiert auf positive oder negative Gauss

Es nutzt eine Energieeffizienz von 7 mA bei 5 Vdc

Einzelner Stromverbrauch oder Stromausgang

Rail-to-Rail-Betrieb kann mehr verfügbare Signale liefern und somit eine höhere Genauigkeit erzielen

Die temperaturkompensierte Magnetik sorgt für einen stabilen Betrieb in einem weiten Temperaturbereich von -40°C bis 150°C [-40°F bis 302°F]

Anwendungsbereich

Industrie

Grundlegende Strominduktion, verwendet für Motorlastüberwachung und -erkennung

Manipulationssichere Magnetfeldsensoren in intelligenten Fernablesezählern

Pumpensteuerung in schweren Geräten und Haushaltsgeräten

Einfache lineare oder Winkelpositionsinduktion

Lenker-/Gashebelpositionserfassung in Elektrofahrrädern und -rollern

Strominduktion in Elektrogeräten

Drehzahlregler in Werkzeugen und Geräten

Magnetische Code-Lesung in Safes, Sicherheitssystemen und Zugangskontrollsystemen

Medizin: Positionserfassung in Infusionspumpen

Spezifikationen:
