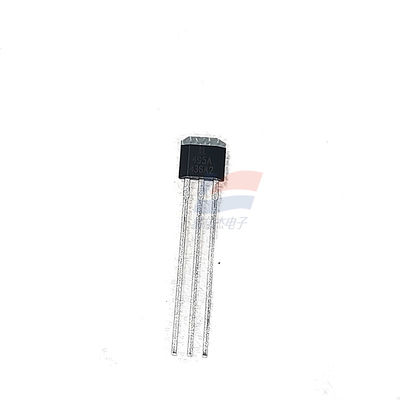

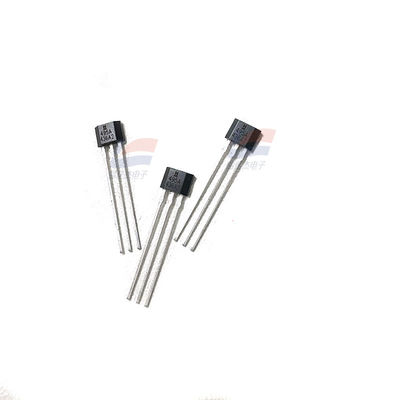

YJJ SS496B Linear Hall Sensor wird für Elektrofahrräder verwendet

Beschreibung des Produkts:

SS496B Linear Hall Sensor wird für Elektrofahrräder verwendet

Eigenschaften:

SS496B-Serie kostensparende Miniatur proportionale lineare Hall-Effekt-Sensoren; Oberflächenhalterung

Der MRL-Sensor der Serie SS496B (Miniature Proportional Linear) ist ein multifunktionales lineares Hall-Effektgerät, das durch das Magnetfeld eines Permanentmagneten oder eines Elektromagnets betrieben werden kann.Die proportionale Ausgangsspannung wird durch die Stromversorgungsspannung festgelegtDie Temperaturen der integrierten Schaltkreise variieren proportional zur Magnetfeldstärke.Der laserfein abgestimmte Dünnschichtwiderstand auf dem Chip bietet eine hohe Präzision (Null bis 3%Der positive Temperaturkoeffizient der Empfindlichkeit (typischerweise + 0.02% / C) kompensiert den negativen Temperaturkoeffizienten des kostengünstigen Magneten.

Die Sensoren der SS496B-Serie bieten eine kostengünstige MRL-Erfassung und haben etwas höhere Spezifikationen als die SS490-Produkte.5 mA und arbeitet mit einem Versorgungsstrom von 7 mA bei 5Die Sensoren der SS490B-Serie verfügen über Nullposition und Empfindlichkeitstoleranzen, die je nach Temperatur variieren.

Serienname: SS490

Der Magnetantrieb ist linear

Ausgangsspannung: 0,2 V bis VS-typische 0,2 V, 0,4 V bis Vs-0,4 V (Mindestwert)

Die minimale Absorption des Ausgangsstroms beträgt 0,6 mA, typischerweise 1,5 mA, wenn Vs> 4,5 V

Der maximale Leckstrom beträgt 10 μA

Betriebstemperatur: -40°C bis 150°C

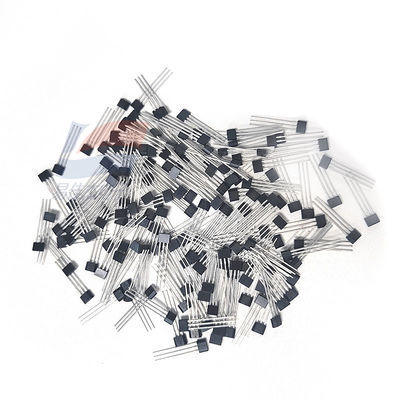

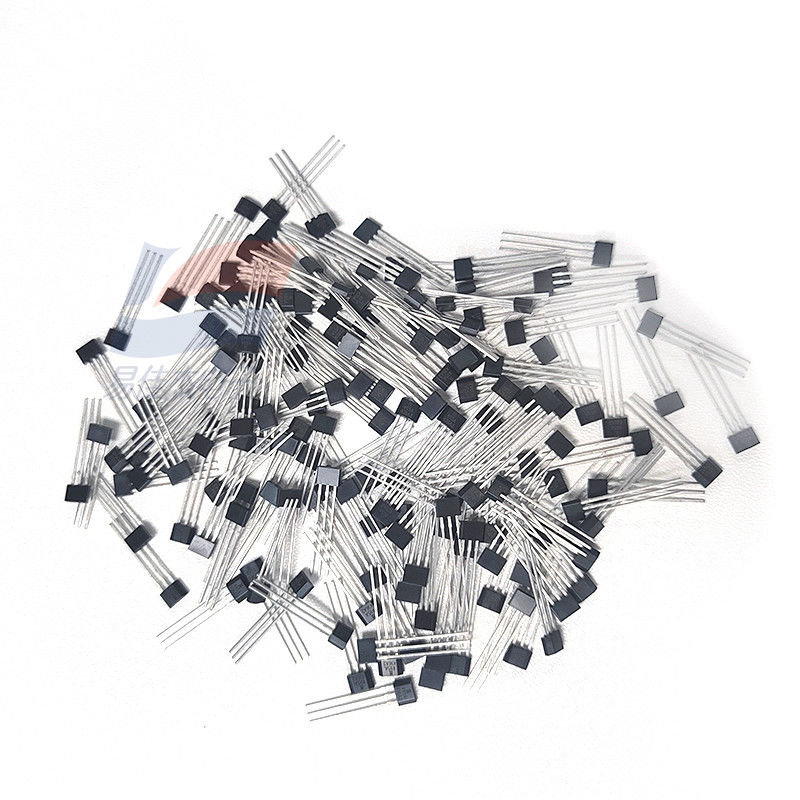

Verpackungstyp: TO-92 flach, flach, Standardblei, Schüttgut, 1000 Stück pro Beutel

Die Schaltzeit erhöht sich (um 10% bis 90%) um bis zu 1,5 μs

Die Mindestempfindlichkeit beträgt 2.300, ist die typische 2.500, und das Maximum beträgt 2.700 Millivolt pro Gramm

Produktkategorie: Linear Sensor IC mit Hall-Effekt

Die Stromversorgungsspannung beträgt zwischen 4,5 und 10,5 V

Der Stromversorgungsstrom beträgt 7,0 mA (typischer Wert) bei 5 Vdc

Die Mindeststromquelle beträgt 1 mA, typischerweise 1,5 mA, wenn Vs> 4,5 V

Ausgabeart: Verbrennung oder Kauf

Aufbewahrungstemperatur: -40°C bis 165°C

Die Reaktionszeit beträgt 3 Mikrosekunden.

Die Schaltzeit verringert sich (um 90% bis 10%) um bis zu 1,5 μs

Weltweit verfügbar

Produktmerkmale

Lineare Ausgabe und flexible Schaltkreiskonstruktion

Die vier-Hall-IC-Design minimiert den Einfluss der mechanischen Belastung

Reagieren Sie auf positiven oder negativen Gauss

Die Energieeffizienz beträgt 7 mA bei 5 Vdc.

Einmalige Stromaufnahme oder Stromausgabe

Der Schienen-zu-Schienen-Betrieb kann mehr verfügbare Signale liefern und dadurch eine höhere Genauigkeit erreichen

Der temperaturkompensierte Magnetismus sorgt für einen stabilen Betrieb in einem breiten Temperaturbereich von -40°C bis 150°C

Anwendungsbereich

Industrie

Grundstrominduktion, zur Überwachung und Erfassung der Motorlast

Manipulationssichere Magnetfeldsensoren in intelligenten Fernzählern

Pumpensteuerung bei schweren Geräten und Haushaltsgeräten

Einfache lineare oder winkelförmige Induktion

Steuerungs-/Drosselstandsmessung bei Elektrofahrrädern und Rollern

Strominduktion in Elektroapparaten

Geschwindigkeitsregelungsauslöser in Werkzeugen und Ausrüstungen

Magnetcodelesen in Safe, Sicherheitssystemen und Zugangskontrollsystemen für Gebäude

Medizinische: Positionserkennung in Infusionspumpen

Spezifikationen:
