YJJ SS543GT SS543AT Einpole Hall Sensor Ics werden in Bürstenlosen Gleichstrommotoren verwendet

Produktbeschreibung:

SS543GT und SS543AT Single-Pole Hall-Sensoren ICs werden in bürstenlosen Gleichstrommotoren verwendet

Merkmale:

SS543GT SS543AT digitaler Hall-Effekt-Positionssensor-IC, einpolig, mittel-Gauß, SOT-89B, Pocket-Roll-Band, 1000 Stück pro Rolle.

Der digitale Hall-Effekt-Positionssensor-IC SS543AT ist ein kleines, multifunktionales digitales Hall-Effekt-Gerät, das durch das Magnetfeld eines Permanentmagneten oder Elektromagneten betrieben wird und so konzipiert ist, dass es auf abwechselnde Nord- und Südpole oder nur auf den Südpol reagiert. Sie verfügen über bipolare, verriegelte oder unipolare magnetische Eigenschaften. Der integrierte Spannungsregler kann innerhalb des Versorgungsspannungsbereichs von 3,8 V DC bis 30 V DC stabil arbeiten. Diese Sensoren können kontinuierlich einen Strom von 20 mA liefern und können bis zu 50 mA aufnehmen. Die 3,8-V-Funktion ermöglicht den Einsatz in vielen potenziellen Niederspannungsanwendungen. Der digitale Open-Collector-Absorptionsausgang lässt sich leicht mit verschiedenen elektronischen Schaltungen verbinden. Alle Verzeichnisse können bei Temperaturen bis zu 150 °C betrieben werden. Aus Gründen der Designflexibilität

SS400-Serie: Flacher TO-92-Typ:

SS4XX: Gerade Standardleitung, Bulk

SS4XX-L: Gerade lange Anschlussleitung, Bulk

SS4XX-T2: Geformte Anschlussleitung, Ammopack mit Kassettenband

SS4XX-T3: Gerade Standardleitung, Ammopack mit Kassettenband

SS4XX-S: Oberflächenmontage, Bulk

SS4XX-SP: Oberflächenmontage, Pocket-Tape und -Rollen

SS500-Serie: SOT-89B, Pocket-Tape und -Rollen

Technische Spezifikation

Serienname: SS500

Einpoliger magnetischer Antriebstyp

Die maximale Ausgangsspannung beträgt 0,4 V DC

Der Ausgangsstrom beträgt 20 Milliampere

Ausgangstyp Sinking

Lagertemperatur: -50 °C bis 150 °C [-58 °F bis 302 °F]

Schaltpunkt 75 Minuten (25 °C)

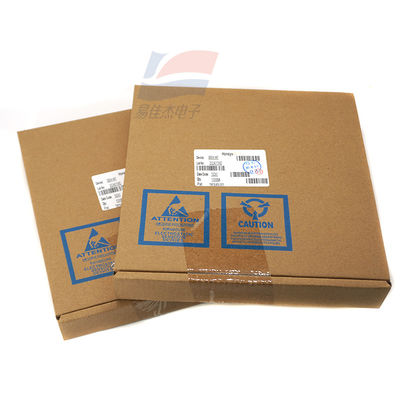

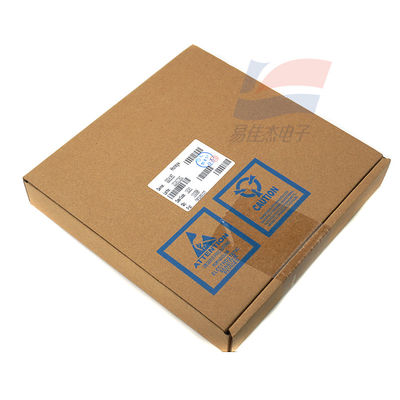

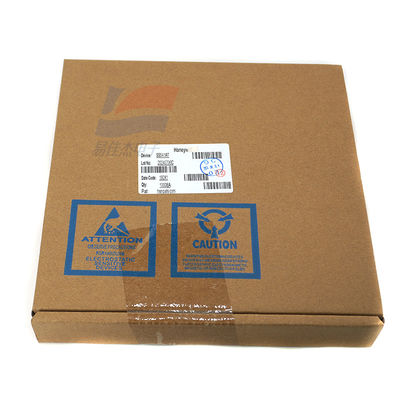

Verpackungstyp SOT-89B, Pocket-Tape und -Rollen, 1000 Stück pro Rolle

Die Schaltzeit verringert sich (von 90 % auf 10 %) um bis zu 1,5 µs

Produktkategorie: Hall-Effekt-Digital-Positionssensor-IC

Die Versorgungsspannung reicht von 3,8 V DC bis 30 V DC

Der maximale Versorgungsstrom beträgt 10,0 mA

Der maximale Leckstrom beträgt 10 µA

Betriebstemperatur: -40 °C bis 150 °C [-40 °F bis 302 °F]

Der maximale Arbeitspunkt beträgt 180 G (bei 25 °C)

Differential 25 Minuten (25 °C)

Die Schaltzeit erhöht sich (von 10 % auf 90 %) um bis zu 1,5 µs

Verfügbarkeit Weltweit

Produktfunktion

Das vierpolige Hall-IC-Design kann mechanische Belastungen maximal minimieren

Temperaturkompensierte Magnetkomponenten können einen stabilen Betrieb über einen weiten Temperaturbereich von -40 °C bis 150 °C [-40 °F bis 302 °F] gewährleisten

Ein weiter Bereich von inklusiven Versorgungsspannungen von 3,8 V DC bis 30 V DC mit Anwendungsvariabilität

Digitaler Open-Drain-Ausgang, bequem für die Verbindung mit verschiedenen gängigen elektronischen Schaltungen

Die hochempfindliche Version kann in potenziellen Anwendungen eingesetzt werden, die hohe Präzision oder große Abstände erfordern

Bipolare, verriegelte oder unipolare Magnetik

Anwendung

Industrie

Drehzahl- und Umdrehungssensorik

Tachometer, Zähler-Pickup

Durchflusssensorik

Kommutierung von bürstenlosen Gleichstrommotoren

Motor- und Lüftersteuerung

Robotersteuerung

Transportwesen:

Drehzahl- und RPM-Sensorik

Tachometer, Zähler-Pickup

Motor- und Lüftersteuerung

Elektrische Fensterheber

Position des Cabriodachs

Medizinische Versorgung

Motoraufbau

- Spendersteuerung

Spezifikationen:
