AM2302 Komposit-Temperatur-Feuchtigkeitssensor für die Kontrolle der familiären Umgebung für die Tierhaltung

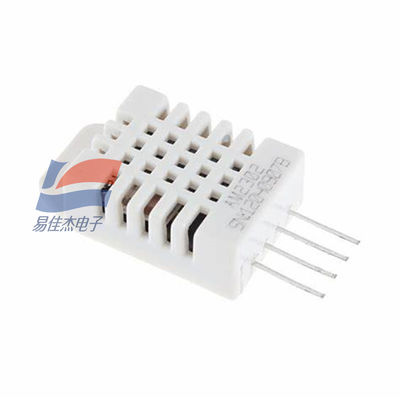

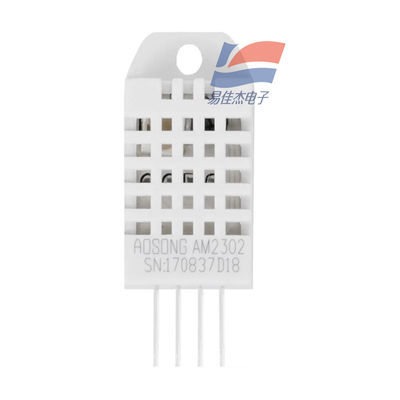

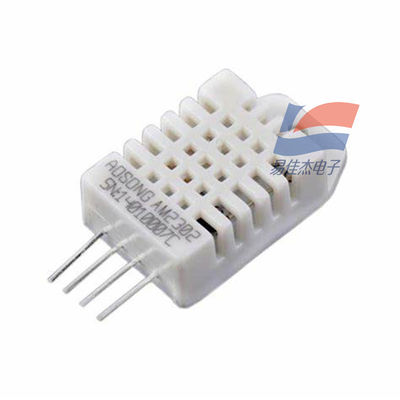

                                           AM2302 Temperatur-Feuchtigkeit-Kombinationssensor

1. Übersicht:

Der AM2302 ist ein kombinierter Temperatur- und Feuchtigkeitssensor mit kalibriertem digitalem Signalausgang. Er verwendet spezielle digitale Modul-Erfassungstechnologie und Temperatur-Feuchtigkeits-Sensortechnologie, wodurch eine extrem hohe Zuverlässigkeit und ausgezeichnete Langzeitstabilität gewährleistet werden.

2. Funktionsprinzip:

Der Sensor besteht aus einem kapazitiven Feuchtigkeitssensorelement, einem hochpräzisen Temperatursensorelement und einem Hochleistungs-8-Bit-Mikrocontroller. Kalibrierungskoeffizienten werden als Programm im Mikrocontroller gespeichert, die während der Verarbeitung der erfassten Signale innerhalb des Sensors aufgerufen werden.

3. Versorgungsspannung:

3,3 - 6V

4. Signalübertragung:

• Verwendet eine Einzel-Draht-Serienschnittstelle mit 40-Bit-Datenübertragung (MSB zuerst).
• Kommunikationszeit: Ungefähr 5 ms pro Zyklus.
• Datenformat: 16-Bit-Feuchtigkeitsdaten + 16-Bit-Temperaturdaten + 8-Bit-Prüfsumme.

5. Messbereich und Genauigkeit:

• Feuchtigkeit:
  • Bereich: 0 - 100% rF
  • Genauigkeit: 2 - 5% rF
• Temperatur:
  • Bereich: -40 - 80°C
  • Genauigkeit: ±0,5°C

6. Stromverbrauch:

2,5 mA max. (während der Konvertierung, d.h. bei Datenanforderung)

7. Abmessungen:

• Hauptkörper: 27 mm x 59 mm x 13,5 mm
• Kabellänge: 23 cm

8. Reaktionszeit:

• Die vom Host vom AM2302 gelesenen Temperatur- und Feuchtigkeitsdaten sind immer der vorherige Messwert.
• Wenn das Intervall zwischen zwei Messungen lang ist, zweimal hintereinander lesen und den zweiten Wert als Echtzeitdaten verwenden.
• Minimales Intervall zwischen zwei Messungen: 2 Sekunden.

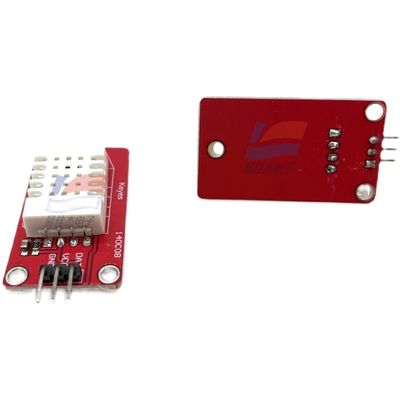

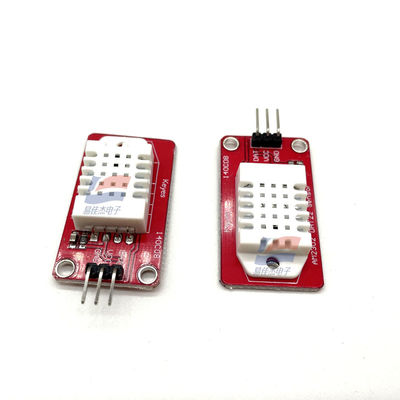

9. Schnittstellenbeschreibung:

• Enthält typischerweise 3 - 5V Stromanschluss, Datenanschluss und Masseanschluss.
• Obwohl er einen einzelnen Draht für die Datenübertragung verwendet, ist er nicht mit dem Dallas 1-Wire-Bus kompatibel.
• Für mehrere Sensoren muss jeder seinen eigenen unabhängigen Datenanschluss haben.
• Der Sensor hat intern einen 5,1 kΩ Pull-up-Widerstand, der VCC und Datenanschluss verbindet, daher sind externe Pull-up-Widerstände im Allgemeinen unnötig.
