DHT22 Digitaler Temperatur- und Feuchtigkeitssensor für die industrielle Automatisierung von Haushaltsgeräten und Wetterstationen

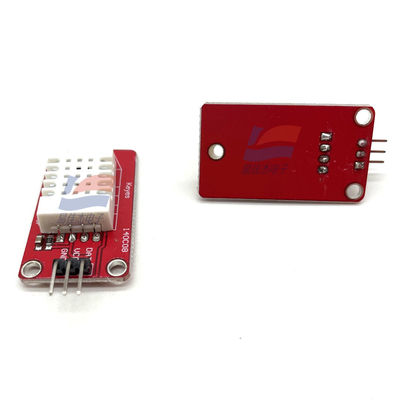

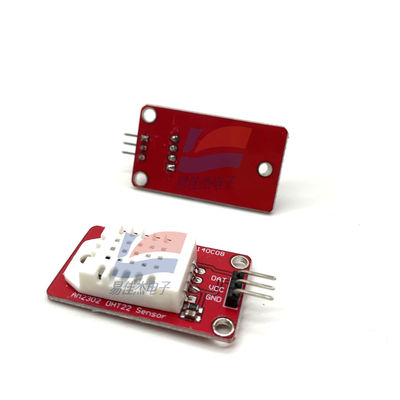

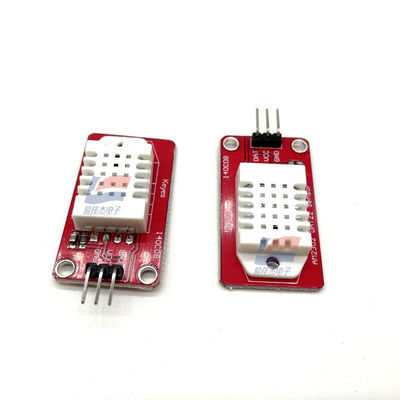

                                          DHT22 Digitaler Temperatur- und Feuchtigkeitssensor

Übersicht:

Der DHT22, auch bekannt als AM2302 oder RHT03, ist ein kalibrierter digitaler Temperatur- und Feuchtigkeitssensor, der eine standardmäßige Einzel-Draht-Schnittstelle verwendet, um die Umgebungstemperatur und -feuchtigkeit zu erfassen.

Eigenschaften:

• Hohe Präzision:
  • Feuchtigkeit: Messbereich 0% - 99,9% rF, Genauigkeit ±2% rF.
  • Temperatur: Messbereich -40°C - 80°C, Genauigkeit ±0,5°C.
• Hohe Zuverlässigkeit: Verwendet spezielle digitale Modul-Erfassungstechnologie und Temperatur-Feuchtigkeits-Sensortechnologie, um hohe Zuverlässigkeit und ausgezeichnete Langzeitstabilität zu gewährleisten.
• Geringer Stromverbrauch: Weist einen extrem geringen Stromverbrauch auf, geeignet für verschiedene Anwendungen mit strengen Stromanforderungen.
• Langstreckenübertragung: Die Signalübertragungsentfernung kann über 20 Meter betragen.

Elektrische Eigenschaften:

• Betriebsspannung: 3,3 V - 5,5 V (5 V Stromversorgung empfohlen).
• Betriebsstrom:
  • Während der Messung: 1 - 1,5 mA.
  • Im Standby-Modus: 40 - 50 μA.
• Ausgangssignal: Digitales Signal, übertragen über einen Einzel-Draht-Bus.

Physikalische Eigenschaften:

• Abmessungen: 27 mm x 59 mm x 13,5 mm.
• Gewicht: Ungefähr 2,4 g (nur DHT22-Sensor).
• Pinbelegung: Typischerweise 4 Pins:
  • VCC (Stromversorgungs-Pin), DATA (Daten-Pin), NC (nicht verbundener Pin), GND (Masse-Pin).

Anwendungsbereiche:

• HLK (Heizung, Lüftung und Klimaanlage): Überwacht und steuert die Innentemperatur und -feuchtigkeit, um eine komfortable Umgebung zu schaffen.
• Haushaltsgeräte: Wie z.B. intelligente Luftbefeuchter, Luftentfeuchter, Klimaanlagen usw., die Arbeitsmodi automatisch basierend auf den Umgebungsbedingungen anpassen.
• Medizin: Überwacht Temperatur und Feuchtigkeit in Krankenhausstationen, Medikamentenlagerräumen usw., um die medizinische Sicherheit und die Qualität der Medikamente zu gewährleisten.
• Wetterstationen: Als Teil von meteorologischen Überwachungsgeräten, die Umgebungsdaten zu Temperatur und Feuchtigkeit sammeln, für Wettervorhersagen und Klimaforschung.
• Industrielle Automatisierung: Überwacht Temperatur und Feuchtigkeit in Produktionswerkstätten, Lagern und anderen industriellen Umgebungen, um die Prozessstabilität und Produktqualität zu gewährleisten.

Vorsichtsmaßnahmen:

• Bei Stromversorgung mit 3,3 V sollte die Kabellänge 1 Meter nicht überschreiten, um Messfehler durch Spannungsabfall zu vermeiden.
• Die Sensor-Abtastrate sollte 0,5 Hz nicht überschreiten, d.h. neue Daten können nur alle 2 Sekunden erhalten werden.
• Empfohlene Lagerumgebung: Temperatur 10°C - 40°C, Luftfeuchtigkeit unter 60% rF.
