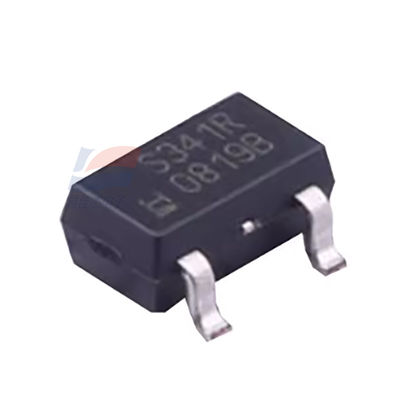

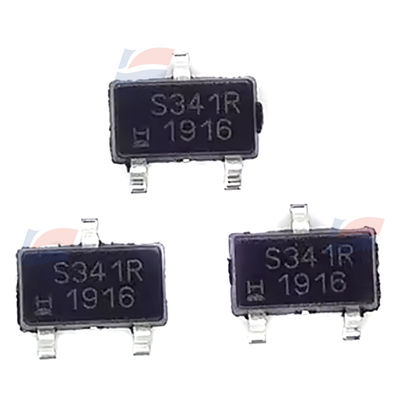

YJJ SS341RT Einpoliger Digitaler Hall-Effekt-Sensor SOT23 3-Pin wird in Bürstenlosmotoren verwendet

Produktbeschreibung:

SS341RT Single-Pole Digital Hall-Effekt-Sensor SOT23 3-Pin wird in bürstenlosen Motoren verwendet

Eigenschaften:

Der Sensor-IC SS340RT/SS440R ist ein kleines und universelles digitales Hall-Effekt-Bauelement, das durch das Magnetfeld eines Permanentmagneten oder eines Elektromagneten betrieben wird. Sie sind so konzipiert, dass sie auf unipolar: Nord (SS340RT) oder Süd (SS440R) reagieren. Diese unipolaren Hall-ICs bieten drei verschiedene magnetische Empfindlichkeiten.

Um eine breite Palette potenzieller Anwendungen zu erfüllen: • Die SS341RT und SS441R bieten die höchste Empfindlichkeit mit einem typischen Betriebspunkt von 75 G bei 25 °C [77 °F].

Die SS343RT und SS443R bieten eine moderate Empfindlichkeit mit einem typischen Betriebspunkt von 135 G bei 25 °C [77 °F].

Die Empfindlichkeit von SS349RT und SS449R ist am geringsten, mit einem typischen Betriebspunkt von 305 G bei 25 °C [77 °F]. Diese Sensoren sind in zwei Gehäuseformen erhältlich: • Der SS340RT hat ein kleines SOT-23-Oberflächenmontagegehäuse.

Der SS440R ist in einem Lead-Flat-TO-92-Gehäuse erhältlich.

Die geringe Größe des SS340RT erfordert weniger Leiterplattenfläche, wodurch er für kleinere Komponenten verwendet werden kann. Seine 3-VDC-Kapazität kann in Niederspannungsanwendungen verwendet werden, um die Energieeffizienz zu verbessern.

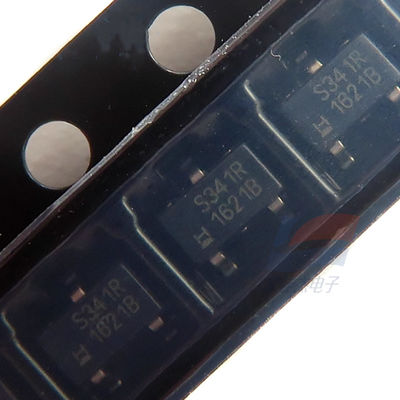

Die SS340RT-Serie bietet Bänder und Rollen (3.000 pro Rolle). Die SS440R-Serie ist in Bulk-Verpackungen erhältlich (1.000 Stück pro Beutel).

Der unipolare Hall-IC-Sensor ist ein kleines, vielseitiges digitales Hall-Effekt-Bauelement, das durch das Magnetfeld eines Permanentmagneten oder eines Elektromagneten betrieben werden kann. Sie sind so konzipiert, dass sie auf den Nord-Süd-Unipol reagieren und hohe, mittlere und niedrige magnetische Empfindlichkeiten aufweisen. Er verfügt über einen eingebauten Verpolungsschutz, der das Gerät vor potenziellen Schäden während der Installation schützen kann.

Breiter Temperaturbereich: -40 °C bis 150 °C

Erhöhen Sie die Flexibilität des Anwendungsprogramms

Niederspannungsfähigkeit von 3 V

Robustes IC-Design mit ESD-Klasse 2

Attribut

Numerischer Wert

Technologie Digital

Installationsart Patch

Der Magnettyp ist unipolar

Gehäusetyp SOT 23

Anzahl der Pins: 3

Hersteller-Teilenummer SS341RT

Beschreibung MAGNETISCHER SCHALTER UNIPOLAR SOT23-3

Verpackung Digi-Reel?

Serie SS340RT

Funktion Unipolarer Schalter

Technologie Hall-Effekt

Polarisation Nordpol

Erfassungsbereich: -13,5 mT Auslöser, -1 mT Freigabe

Testbedingung -40 °C bis 150 °C

Spannung - Versorgung 3V ~ 24V

Strom - Versorgung (max.) 8mA

Strom - Ausgang (max.) 20mA

Ausgangstyp Offener Kollektor

Eigenschaften -

Betriebstemperatur: -40 °C bis 150 °C (TA)

Montageart Oberflächenmontage

Lieferantengehäuse SOT-23-3

Gehäuse / Gehäuse TO-236-3, SC-59, SOT-23-3
