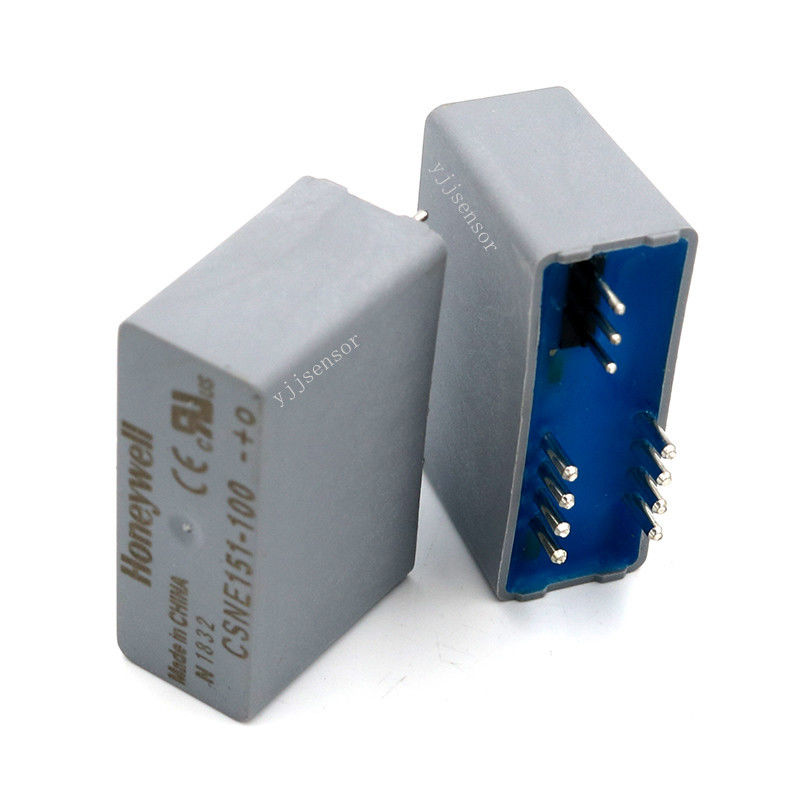

CSNE151-100 Closed-Loop-Stromsensor für Automobilelektronik-Roboter

CSNE151-100 Schließkreislauf-Stromsensor für Automobil-Elektronikroboter

Arbeitsprinzip:

Auf der Grundlage des magnetischen Kompensationsprinzips gehört er zu einem geschlossenen Stromsensor magnetoresistiven oder Hall-Effektes.Es steuert kontinuierlich den magnetischen Fluss im Sensorkern auf NullDer Strom, der zur Ausgleichung des Nullflusses benötigt wird, ist proportional zum Primärstrom, der durch den Leiter fließt.spiegelt den primären Strom wider, der durch das Drehverhältnis der primären und sekundären Windungen verringert wird, die über einen Widerstand in Spannung umgewandelt werden kann.

Elektrische Parameter:

• Nennstrom: 25A.t rms.
• Messbereich: 0~±50A.t rms, 0~±90A.t rms.
• Messwiderstand: Bei einer Stromversorgung von ± 15 V 54360Ω bei maximaler Leistung von ± 25 A, 54150Ω bei maximaler Leistung von ± 50 A, 5454Ω bei maximaler Leistung von ± 90 A.
• Analog-Ausgangsstrom: 25mA.
• Umdrehungsverhältnis: 1-2-3-4:1000.
• Genauigkeit: +25°C @25A: 优于 ±0,25% In (besser als ±0,25% des Nennstroms).
• Versorgungsspannung: ± 12 bis 15 V (± 5%).

Genauigkeit - Dynamische Parameter:

• Nullverschiebungsstrom: @+25°C: 优于 ±0,15mA (besser als ±0,15mA).
• Offset-Strom-Temperaturverschiebung: 0~70°C: 优于 ±0,6mA (besser als ±0,6mA).
• Linearität: 优于 ±0,2% (besser als ±0,2%).
• Antwortzeit: @ 50%: 优于 200ns (besser als 200ns).
• Bandbreite: Gleichstrom bis 200 kHz.
• Di/dt Genaue Nachverfolgung: 50 A/μs.

Andere Parameter:

• Elektrische Isolierung: 50Hz/1min, 5kV.
• Betriebstemperaturbereich: -40°C bis +85°C.
• Lagertemperaturbereich: -40°C bis +90°C.
• Stromverbrauch: 12 + Ausgangsstrom mA.
• Sekundärinterner Widerstand: (+70°C) 66Ω.
• Primärer innerer Widerstand: < 1,25 mΩ/Turn.
• Gewicht: 14g.
• Sensorgehäuse: PBT mit 30% Glasfaser (Klasse UL94-V0).

Eigenschaften des Produkts:

• Hohe Messgenauigkeit basierend auf dem Magnetkompensationsprinzip.
• Fähig zur Messung von Gleichstrom, Wechselstrom oder pulsierendem Strom mit breiter Anwendbarkeit.
• Elektrische Isolierung zwischen Primär- und Sekundärkreisen, um Sicherheit und Störungssicherheit zu gewährleisten.
• Kleiner Nullverschiebungsstrom und niedrigem Temperaturantrieb, der eine stabile Leistung in unterschiedlichen Temperaturumgebungen gewährleistet.
• Kurze Reaktionszeit, die eine schnelle und genaue Nachverfolgung der Stromänderungen ermöglicht, um den Messanforderungen für schnell wechselnde Ströme gerecht zu werden.

Anwendungsbereiche:

• Industrie: Aktuelle Überwachung und Kontrolle von Geräten wie Motoren, Frequenzumrichter und Schweißmaschinen zur Gewährleistung des normalen Betriebs und der Sicherheit.
• Automobilelektronik: In Batteriemanagementsystemen für Elektrofahrzeuge, Automobilmotorsteuerungssysteme usw. zur Überwachung des Stroms für das Energiemanagement und die Fehlerdiagnose verwendet.
• Kommunikation und Vernetzung: Überwachung des Stromstroms in Stromversorgungssystemen, um eine stabile Stromversorgung und einen effizienten Energieverbrauch für Kommunikationsgeräte zu gewährleisten.
• Robotik: Wird in Roboterantriebssystemen eingesetzt, um den Motorstrom zur präzisen Steuerung der Roboterbewegung genau zu messen.
