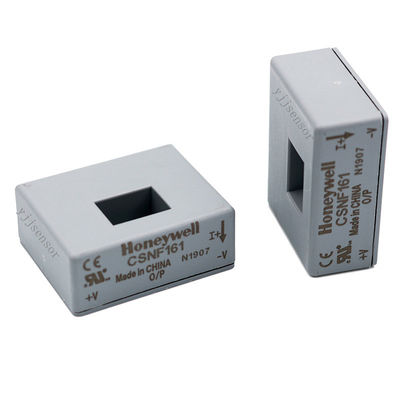

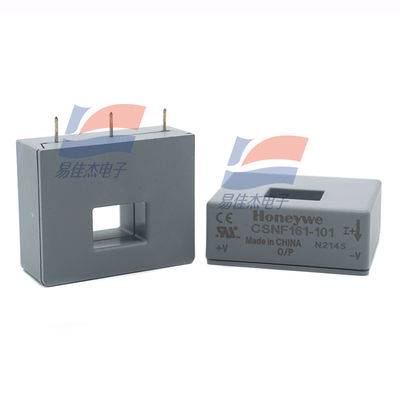

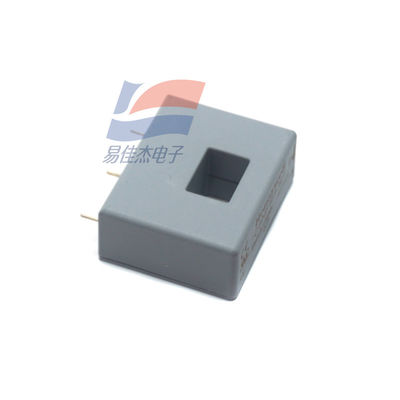

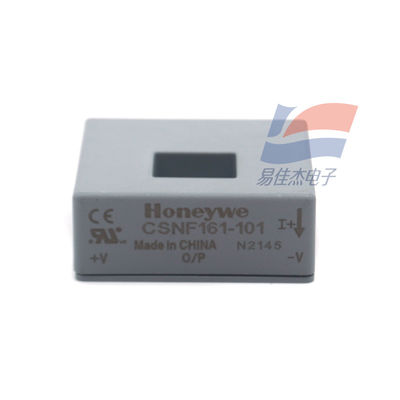

CSNF161 CSNF161-101 Stromsensor in geschlossenem Kreislauf für Rückkopplungssysteme

                  CSNF161 CSNF161-101 Closed-Loop-Stromsensor für Rückkopplungsregelsysteme

Grundlegende Informationen:

• Produktmodell: CSNF161-101
• Sensortyp: Closed-Loop-Stromsensor basierend auf Hall-Effekt und Zero-Flux-Balance-Methode (Rückkopplungssystem), der jederzeit einen Null-Magnetfluss im Sensorkern aufrechterhält.

Messbereich:

• Nennstrom: 100A
• Messbarer Strombereich: ±150A (unterstützt DC-, AC- und Impulsstrommessung)

Produktmerkmale:

• Hohe Präzision: Genauigkeit bis zu ±0,5%
• Schnelle Reaktion: Reaktionszeit < 0,5 μs
• Elektrische Isolation: Hoher Grad an elektrischer Isolation zwischen Primär- und Sekundärkreisen; Isolationsspannung: 3kVRMS/50kHz/1min
• Starke Überlastfähigkeit: Kann hohen Überlastströmen standhalten
• Breiter Betriebstemperaturbereich: -40℃ bis +85℃

Betriebsbedingungen:

• Versorgungsspannung: ±12V bis ±15V DC (±5%)
• Spulenwiderstand: 30Ω

Anwendungsbereiche:

• Frequenzumrichter: Überwacht den Strom in Frequenzumrichtern, um den normalen Betrieb zu gewährleisten und Geräte zu schützen
• Überstromschutz: Echtzeit-Stromüberwachung in Schaltkreisen, um Schutzmechanismen auszulösen, wenn der Strom die eingestellten Werte überschreitet
• Stromversorgungssysteme: Überwacht den Ausgangsstrom von Netzteilen, um eine stabile Versorgung und Schutz zu gewährleisten
• Rückkopplungsregelsysteme: Liefert genaue Strominformationen für Rückkopplungsregelsysteme, um eine präzise Steuerung zu erreichen
• Robotik: Geeignet für Roboterantriebssysteme zur Überwachung des Motorstroms, zur Unterstützung der präzisen Bewegungssteuerung und Fehlerdiagnose
• Schweißgeräte: Überwacht den Strom in Schweißgeräten, um die Schweißqualität und die Gerätesicherheit zu gewährleisten
