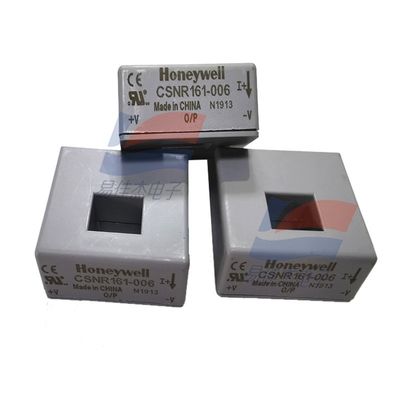

CSNR161-006 Schließkreislaufstromsensor für Rückkopplungssysteme für Stromversorgungen

         CSNR161-006 Closed-Loop-Stromsensor für Stromversorgungs-Rückkopplungsregelungssysteme

Grundlegende Informationen:

• Produktmodell: CSNR161-006
• Sensortyp: Closed-Loop-Stromsensor basierend auf magnetoresistivem/Hall-Effekt und Nullfluss-Ausgleichsmethode

Elektrische Parameter:

• Nennstrom: 125A
• Erfassungsstrombereich: ±200A
• Versorgungsspannung: 4,75 - 5,25V DC (oder 12 - 15V DC als alternative Spezifikationen)
• Ausgabetyp: Stromausgang

Leistungsparameter:

• Genauigkeit: ±0,5%
• Ansprechzeit:< 0,5μs
• Bandbreite: Nicht explizit angegeben (unterstützt DC-, AC- und Impulsstrommessung mit schneller Reaktion)

Temperaturparameter:

• Betriebstemperaturbereich: -40℃ bis +85℃
• Lagertemperaturbereich: Nicht angegeben (typischerweise erweitert auf -55℃ bis +125℃ für ähnliche Produkte)

Mechanische & Verpackungsparameter:

• Gehäusetyp: Nicht angegeben (gängige Typen für ähnliche Sensoren: DIP, QFP usw.)
• Montagemethode: Vermutlich PCB-montierbar für die elektronische Integration

Anwendungsbereiche:

• Drehzahlgeregelte Antriebe: Überwacht und steuert den Strom in Motorantrieben für einen stabilen Betrieb und präzise Drehzahlregelung
• Überstromschutz: Echtzeit-Stromüberwachung zur Auslösung des Schutzes bei Überschreitung von Schwellenwerten
• Stromversorgungen: Überwacht den Ausgangsstrom für eine stabile Stromversorgung der Verbraucher
• Rückkopplungsregelungssysteme: Liefert eine genaue Stromrückmeldung für eine präzise Systemsteuerung
• Robotik: Wird in der Robotermotorsteuerung und in Stromversorgungssystemen für Bewegungsgenauigkeit und Überstromschutz eingesetzt
• Schweißgeräte: Überwacht den Schweißstrom für gleichbleibende Qualität und Geräteschutz
