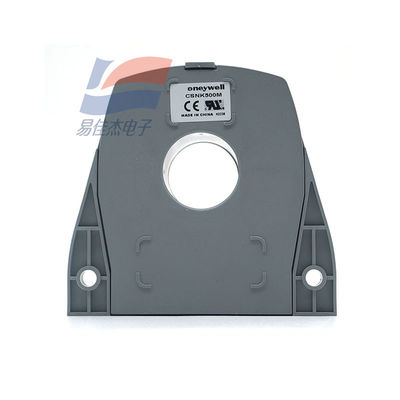

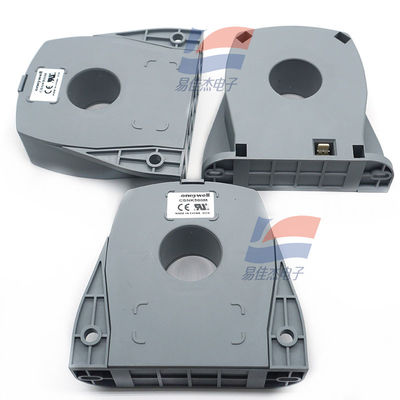

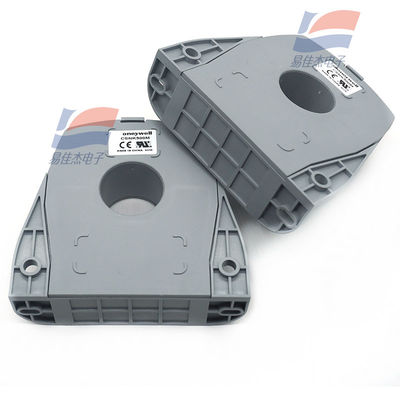

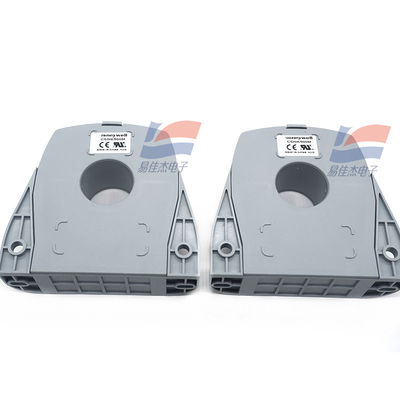

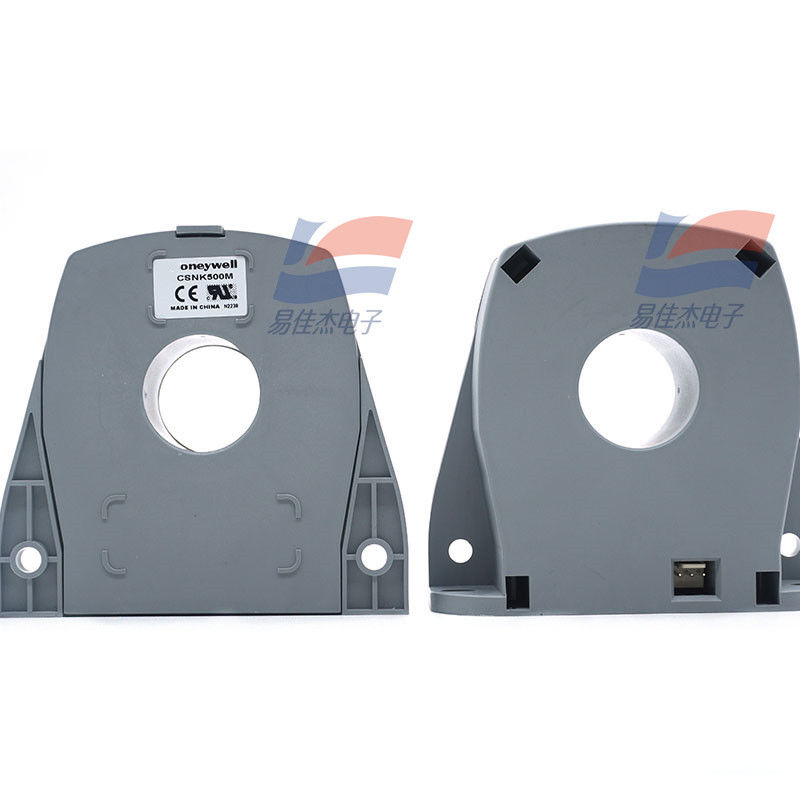

CSNK500M Stromsensor Messen Gleichstrom Wechselstrom Pulsstrom

CSNK500M Stromsensor Messen Gleichstrom Wechselstrom Pulsstrom

Elektrische Parameter:

• Nennstrom: 500 A rms (Nennstrom)
• Messbereich:
  • Dauerstrom: 0~±1200A_t
  • Wechselstromspitzenstrom: 0~±1275A_t
• Messwiderstand (bei 70°C):
  • Bei ±15V: 0Ω~75Ω bei ±500A_tMaximal: 0Ω~10Ω bei ±1000A_tMaximal
  • Bei ±18V: 0Ω~100Ω bei ±500A_tMax. 0Ω~5Ω bei ±1275A_tMaximal
• Analog-Ausgangsstrom (bei 500A): 100mA
• Drehverhältnis: 1/5000
• Genauigkeit (25°C): Besser als ±0,50%ln
• Stromversorgungsspannung: ±15~18V Gleichspannung (±5%)
• Primär-Sekundärelektrische Isolierung: 6KV_RMS/50KHz/1min

Leistung - Dynamische Parameter:

• Nullverschiebungsstrom (25°C): besser als ±0,20mA
• Temperaturverschiebung des Offset-Stroms (0~70°C): besser als ±0,30mA
• Linearität: besser als ±0,10%
• Reaktionszeit: besser als 1 μs
• Bandbreite: DC~100KHz
• Di/dT nach: besser als 100A/μs

Technische Spezifikationen

• Betriebstemperaturbereich: -40 ~ 85 °C
• Speichertemperaturbereich: -40°C bis 90°C
• Stromverbrauch: 20mA plus Ausgangsstrom
• Sekundärinterner Widerstand (+70°C): 50Ω
• Sensorgehäuse: isoliertes Kunststoffgehäuse
• Montageart: 4-Pin-Anschluss

Arbeitsprinzip:

Der CSNK500M geschlossene Stromsensor basiert auf dem Magnetkompensationsprinzip, mit elektrischer Isolation zwischen Primär-/Sekundärkreisen.
