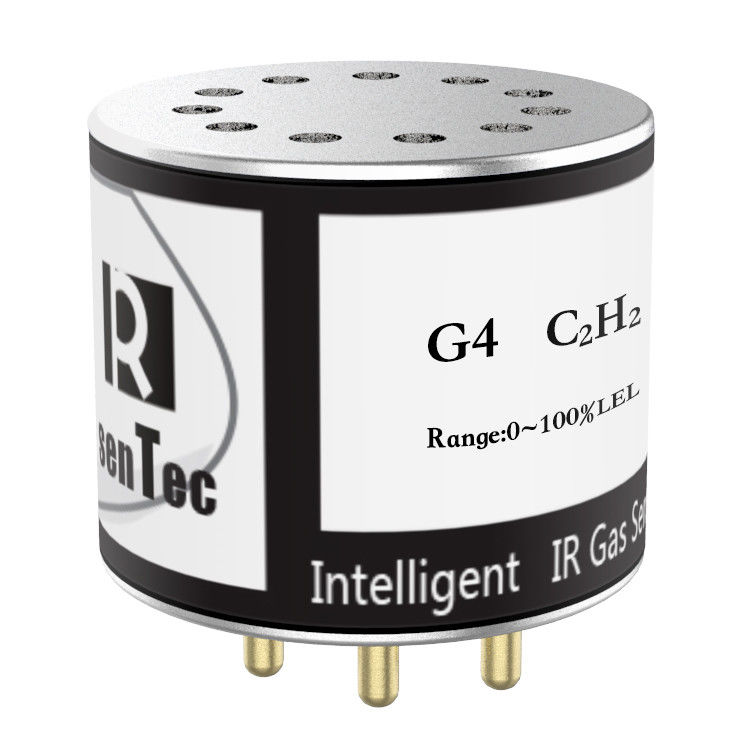

YJJ G4-C2H2 Infrarot-Acetylengassensor NDIR Konzentrationsmessung

Beschreibung des Produkts:

G4-C2H2 Infrarot-Acetylengassensor NDIR Konzentrationsmessung

Eigenschaften:

Der G4-Infrarotgassensor ist ein intelligenter Miniaturgassensor, der auf dem NDIR-Prinzip basiert.Es misst die Konzentration von Gasen, indem es ihre Absorptionsmerkmale spezifischer Infrarotspektren nutztEs ist nicht von Sauerstoff abhängig und leidet nicht unter dem Vergiftungsphänomen von katalytischen Sensoren. Es hat eine lange Lebensdauer, hohe Genauigkeit und stabile Leistung.Dieser Sensor hat zwei Signal-Ausgabe-SchnittstellenEs kann die Gaskonzentrationswerte nach der Linearisierung und Temperaturkompensation direkt ausgeben und somit komfortabler zu bedienen sein.

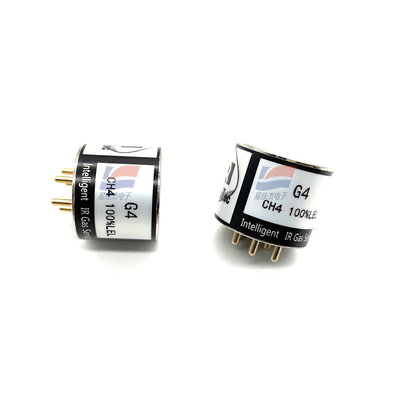

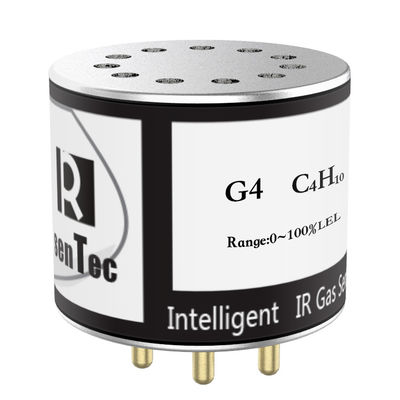

Der Infrarotgassensor G4 kann Gase wie Methan, Kohlendioxid und Kohlenwasserstoffe mit einem Bereich von bis zu 100% VOL messen.

Dieser Sensor entspricht den Anforderungen der Norm "GB 15322 Brandfähiger Gasdetektor"."AQ 6211-2008 nicht dispersierender Infrarotmethansensor für Kohlengräber" und "AQ 1052-2008 Allgemeine technische Bedingungen für Kohlendioxidsensoren für Bergwerke", und kann in gefährlichen Umgebungen wie Industrieanlagen, Verkehrstunnel, Energie-, Energie-, Erdöl- und Petrochemieindustrie, Kohlebergwerkstunnel, Gasgewinnung,und mehr Industrieumgebungen für die Überwachung von Gesundheit und Sicherheit.

Betriebsbedingungen des Infrarotgassensors G4:

Betriebstemperatur ------ (-40 bis +70) °C;

Betriebsfeuchtigkeit ------ bis zu 98% RH, keine Kondensation;

Luftdruck ------ 80 bis 120 kPa; Eigenschaften

• Hochauflösung mit einer Auflösung von 0,01% für den Bereich von 0-10% Vol und 0,1% für den Bereich von 10%-100% Vol.

• Der Messbereich kann 0-100% VOL erreichen.

• Lineare und Temperaturkompensationsdaten.

• Digitale und analoge Signallausgabemodi.

• Betriebstemperaturbereich von -40°C bis 70°C.

• Langfristige Stabilität, einfache Kalibrierung.

• Keine "Vergiftung" der katalytischen Sensoren.

• Keine Sauerstoffabhängigkeit.

• Eigentlich explosionssicher.

Elektrische Parameter

Eingangsspannung: 3,0 - 5,5 VDC

Betriebsstrom

Durchschnittliche Leistung < 70 mA @ 3 VDC

Spitzenwert < 140 mA @ 3 VDC

Vorwärmzeit

3 Minuten*

* Es wird empfohlen, vor dem Kalibrieren länger als 60 Minuten vorzuwärmen.

Analogspannungsausgang: 0,4 - 2,0 VDC (Ausgang mit negativer Konzentration: 0,24 - 0,4 V, Ausgang über den Bereich: 2,0 V - 2,4 V)

Ausgang des digitalen Signals: TTL-Level

Garantiezeit

18 Monate*

* Die folgenden Situationen sind nicht unter die Garantie fallen: Kondensation, Eintritt von Wasser, Eintritt von Staub, Tropfen, Aufprall, Schweißen, Abmontieren, Korrosion, Übertemperatur, Entfernen des Etiketts usw.

Anwendungsumfeld

Betriebstemperatur

-40°C bis 70°C (Methangase und Kohlenwasserstoffe)

0°C bis 50°C (CO2) *

* Umgebung für den Einsatz von CO2 bei hoher Temperatur (-40°C bis 70°C), bei der Bestellung sind spezielle Anweisungen vorzulegen

Arbeitsfeuchtigkeit

0% bis 98% (ohne Kondensationswasser) *

* Die Genauigkeit des Sensors kann beeinträchtigt werden.

Explosionssichere Kennzeichnung: Ex ia I Ma und Ex ia II C T4 Ga Doppelzertifizierung

Schutzniveau: IP65 (mit wasserdichtem Atemfilm, *der wasserdichte Atemfilm kann T90 beeinflussen), beim Bestellen kann ein wasserdichter Atemfilm ausgewählt werden

Spezifikationen:
