YJJ WF200S Silizium-Strukturierte MEMS Differenzdrucksensor mit einem Bereich von 0 - 10 kPa wird für die medizinische Überwachung verwendet

Beschreibung des Produkts:

WF200S Silizium-Strukturierte MEMS Differenzdrucksensor mit einem Bereich von 0 - 10 kPa wird für die medizinische Überwachung verwendet

Eigenschaften:

Der Drucksensor WF200S ist ein vollständig aus Silizium strukturierter MEMS-Differenzdrucksensor.
Der WF200S verwendet das Hewitt-Full-Bridge-Design, das bei Standardbetriebsnetzteil eine präzise Messung des Drucks im Bereich von 0 bis 10 kPa (anpassbar für mehrere Bereiche) ermöglicht.und zeigt eine gute lineare Beziehung zur Ausgangsspannung.

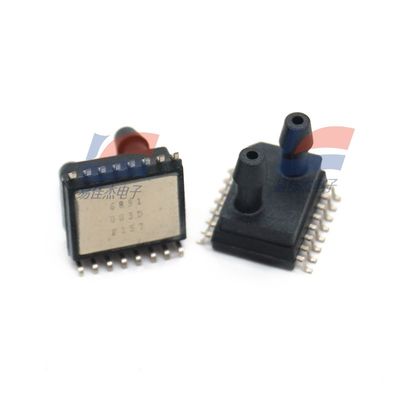

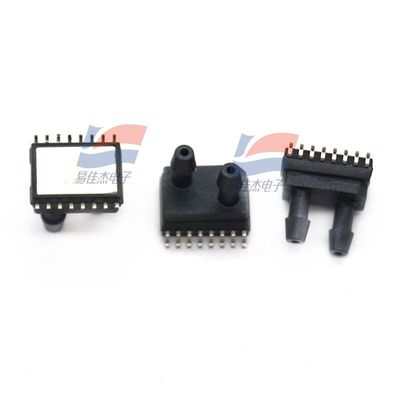

Der Druckgenerator der WF200S-Serie hat eine Dual-Sensor-Luftdüsenstruktur und ist im SOIC 16-Format verpackt.
WF200S ist für verschiedene medizinische Geräte wie Blutdruckmessgeräte, Beatmungsgeräte, Lungenfunktionsmessgeräte, Hämodialysegeräte und Arteriensklerose-Detektoren anwendbar.
Der Differenzdrucksensor WF200S unterstützt die Anpassung mehrerer Messbereiche.
Strombereich: 5KPa, 10KPa, 20KPa, 40KPa, 100KPa, 200KPa, 300KPa.

Das Produkt WF200S weist folgende Hauptmerkmale auf:
Hohe Empfindlichkeit
Hohe Zuverlässigkeit
Hohe Präzision

Hohe Stabilität
Druckbereich: 0 bis 10 kPa (Differenzdruck)
Konstante Spannungsversorgung: 0 V bis 10 V
Dauerstromversorgung: 0 mA bis 2 mA
Betriebstemperaturbereich: -40 bis +125°C
Größe: 10,3 x 10,3 x 10,3 mm

Name des Parameters Außenbedingungen Mindesttypische Höchstmenge Einheitsbemerkungen

Allgemeine Merkmale

Druckbereich - 0~10; 0~40; 0~200 kPa 1

Überlastdruck TA = 25°C 2X FS

Explosionsdruck TA = 25°C > 3X FS

Betriebstemperatur -20 bis +85 °C

Lagertemperatur - -40 bis + 125 °C

Kompatibilität mit Medien: Luft und nicht korrosive Gase

Elektrische Eigenschaften

Aufregungsspannung TA = 25°C 5 bis 10 V

Aufregungsstrom TA = 25°C 1 bis 2 mA

Brückenarmwiderstand TA = 25°C 4, 5, 6 kΩ 2

Nullpunktverschiebung TA = 25°C -15 bis 0 bis 15 mV

Ausgang in voller Größenordnung TA = 25°C

45, 60, 75 mV 10 kPa Bereich

60, 75, 90 mV 40 kPa Bereich

70, 90, 110 mV 200 kPa Bereich

Linearität TA = 25°C -0,3 bis 0,3 % VFS beste Gerade

Nullpunktverschiebungstemperaturkoeffizient TA = 25°C -0,08 bis 0,08 % VFS

Vollständige Ausgangstemperaturkoeffizient TA = 25°C -0,27 bis -0,22 bis -0,17 % VFS /°C Konstante Druckerregung

Vollständige Ausgangstemperaturkoeffizient TA = 25°C -0,03 bis 0,03 % VFS /°C Konstante Stromerregung

Widerstandstemperaturkoeffizient TCR TA = 25°C 1600 bis 2000 ppm/°C

Druckhysterese TA = 25°C -0,1 bis 0,05 bis 0,1 % VFS

Temperaturhysterese TA = 25°C -0,3 bis 0,3 % VFS
