YJJ WF5805F Wasserdichter digitaler Drucksensor für Tauchfahrzeug-Logbuch

Produktbeschreibung:

Der wasserdichte digitale Drucksensor WF5805F wird im Logbuch von Tauchfahrzeugen verwendet

Eigenschaften:

WF5805F ist ein hochauflösender Drucksensor mit I²C- und SPI-Schnittstellen. Er enthält ein piezoresistives Silizium-Druckelement und einen hochauflösenden 24-Bit ΔΣ ADC.

Der WF5805F bietet hochpräzise 24-Bit-Digitalausgänge für Druck und Temperatur. Benutzer können die Umwandlungsgeschwindigkeit und -höhe an ihre Anwendungsbedürfnisse anpassen. Alle integrierten Berechnungen verwenden Hochgeschwindigkeits-Gleitkommaoperationen mit 4 MHz, was zu geringen Berechnungsfehlern führt. Die Datenkompensation ist intern integriert, und die Kommunikationsverbindung ist sehr einfach.

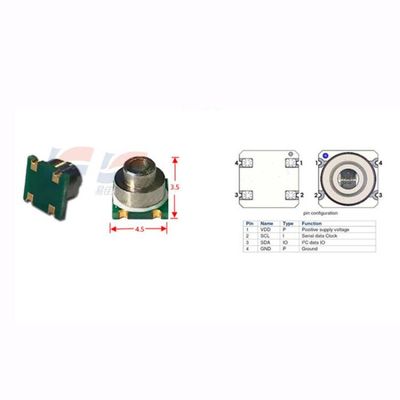

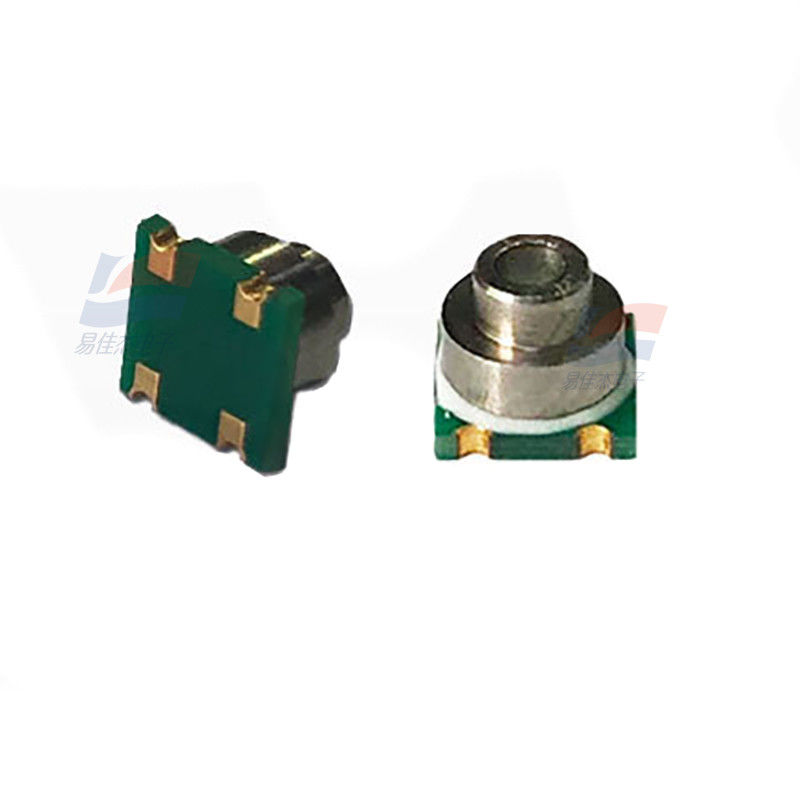

Der WF5805F-Sensor ist mit einer Edelstahloberfläche und dem Substrat verpackt und entspricht den RoHS-Standards. Er ist extrem klein und misst nur 4,5 x 4,5 mm und 3,5 mm in der Dicke.

Parametername Externe Bedingungen Minimum Typisch Maximum Einheit Anmerkungen

Allgemeine Eigenschaften

Druckbereich - 0~10; 0~40; 0~200 kPa 1

Überlastdruck TA = 25℃ 2X FS

Explosionsdruck TA = 25℃ > 3X FS

Betriebstemperatur - -20 bis +85 ℃

Lagertemperatur - -40 bis +125 ℃

Medienkompatibilität: Luft und nicht korrosive Gase

Elektrische Eigenschaften

Erregerspannung TA = 25℃ 5 bis 10 V

Erregerstrom TA = 25℃ 1 bis 2 mA

Brückenarmwiderstand TA = 25℃ 4, 5, 6 kΩ 2

Nullpunktversatz TA = 25℃ -15 bis 0 bis 15 mV

Vollausschlag TA = 25℃

45, 60, 75 mV 10kPa Bereich

60, 75, 90 mV 40kPa Bereich

70, 90, 110 mV 200kPa Bereich

Linearität TA = 25℃ -0,3 bis 0,3 %VFS bestangepasste Gerade

Temperaturkoeffizient des Nullpunktversatzes TA = 25℃ -0,08 bis 0,08 %VFS

Temperaturkoeffizient des Vollausschlags TA = 25℃ -0,27 bis -0,22 bis -0,17 %VFS /℃ konstante Druckerregung

Temperaturkoeffizient des Vollausschlags TA = 25℃ -0,03 bis 0,03 %VFS /℃ konstante Stromerregung

Widerstandstemperaturkoeffizient TCR TA = 25℃ 1600 bis 2000 ppm/℃

Druckhysterese TA = 25℃ -0,1 bis 0,05 bis 0,1 %VFS

Temperaturhysterese TA = 25℃ -0,3 bis 0,3 %VFS
