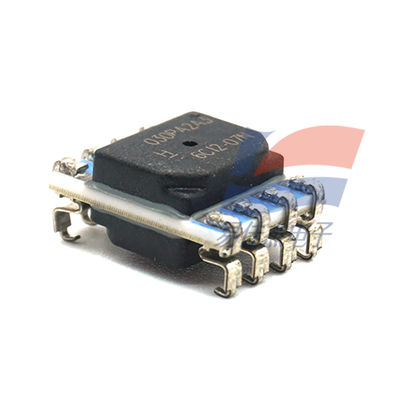

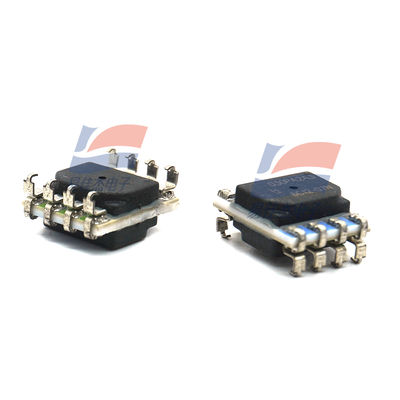

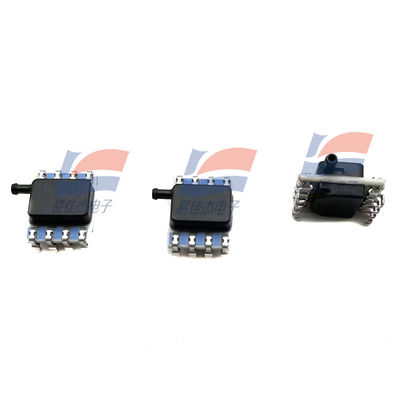

YJJ HSCMRNN001PDAA3 Unidirektionaler Radial-Spike-Port 0 - 1 Bar Drucksensor für medizinische Geräte

Produktbeschreibung:

HSCMRNN001PDAA3 Unidirektionaler radialer Stachelanschluss 0 - 1 Bar Drucksensor für medizinische Geräte

Merkmale:

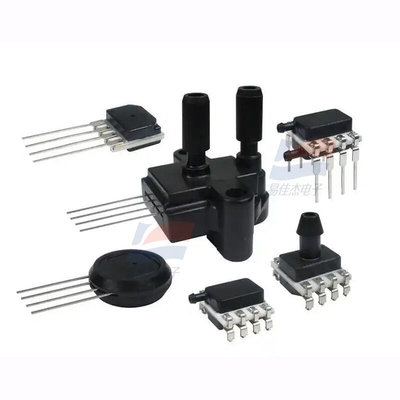

Der eingebaute Drucksensor der TruStability™ HSC-Serie ist kompensiert. TEB (Total Error Band): ±1% FSS bis ±3% FSS (Differenzdruck, relativer Druck), niedrig (absoluter Druck, Differenzdruck, relativer Druck). Digitaler oder analoger Ausgang. DIP, SIP, SMT

Druckbereich

±1,6 mbar bis ±10 bar, ±160 Pa bis ±1 MPa, ±0,5 inH2O bis ±150 psi

Die Siliziumkeramik (HSC)-Serie sind piezoresistive Siliziumdrucksensoren, die proportionale analoge Ausgänge oder digitale Ausgänge liefern, die verwendet werden, um Druckmesswerte innerhalb des Vollausschlag-Druckbereichs und des Temperaturbereichs des Geräts bereitzustellen. Die HSC-Serie kann die integrierten Schaltungen auf der Leiterplatte verwenden, um die Kalibrierung und Temperaturkompensation für den Nullpunkt, die Empfindlichkeit, den Temperaturkoeffizienten und die Nichtlinearität des Sensors durchzuführen. Die kalibrierten analogen Ausgangswerte und digitalen Ausgangswerte werden mit Raten von ca. 1 kHz bzw. 2 kHz aktualisiert.

Die HSC-Serie wird innerhalb des Temperaturbereichs von 0°C bis 50°C [32°F bis 122°F] kalibriert. Dieser Sensor zeichnet sich durch seine Fähigkeit aus, unter einer einzigen Stromversorgung von 3,3 Vdc oder 5,0 Vdc zu arbeiten.

Diese Sensoren können Absolutdruck, relativen Druck oder Differenzdruck messen. Der Absolutdrucksensor verwendet den Vakuumdruck als internen Referenzwert, und sein Ausgangswert ist proportional zum Absolutdruck. Der Relativdrucksensor verwendet den atmosphärischen Druck als Referenz und liefert einen Ausgangswert, der proportional zur Differenz zum atmosphärischen Druck ist. Der Differenzdrucksensor kann den Druck zwischen den beiden Druckanschlüssen messen.

Der TruStability® Drucksensor ist für die Verwendung in Verbindung mit nicht korrosiven und nicht ionischen Gasen wie Luft und anderen trockenen Gasen konzipiert. Durch eine Vielzahl von Optionen kann die Leistung dieser Sensoren auf Druckbereiche über 40 mbar, 4 kPa und 20 inH2O erweitert werden.

Alle Produkte werden in Übereinstimmung mit der ISO 9001-Norm entwickelt und hergestellt.

Anwendungsbereiche

Gesundheit:

Gas-Massenstrom-Monitor

Anästhesiegerät

Blutanalysegerät

Gaschromatograph

Gasdurchflussinstrument

Nierenanalysegerät

Sauerstoffgenerator

Pneumatische Steuerung

Beatmungsgerät / Respirator

Schlafapnoe-Hilfsmittel

Beatmungsgerät / Respirator

Lungenkapazitätsmesser

Zerstäuber

Raumluftdruckregelung im Krankenhaus

Spezifikationen:
