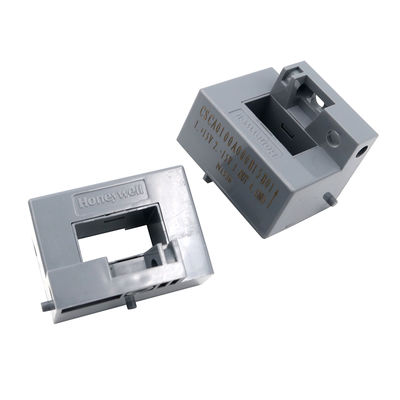

CSCA0100A000B15B01 Hall-Effekt-basierter Open-Loop-Stromsensor für USV-Kommunikations-Netzteile

      CSCA0100A000B15B01 Hall-Effekt-basierter Open-Loop-Stromsensor für USV-Kommunikationsnetzteile

Produktdetails:

CSCA0100A000B15B01 ist ein Hall-Effekt-basierter Open-Loop-Stromsensor. Die detaillierten Spezifikationen sind wie folgt:

Grundlegende Parameter:

• Nennstrom: 100A RMS (bei 25℃).
• Messbereich: ±300A.
• Messwiderstand: Bei 70℃ (mit ±15V, ±25A.t max): Min. 54 Ohm, Max. 360 Ohm.
• Analoger Ausgangsstrom: 25mA.
• Übersetzungsverhältnis: 1000.
• Genauigkeit (bei 25℃): Max. ±0,5 % (einschließlich Nulldurchgangseffekt).
• Versorgungsspannung: ±12~15V (±5%).

Parameter:

• Sensortyp: Hall-Effekt, Open-Loop.
• Ausgangstyp: Analog.
• Ausgangswiderstand: >10 kOhm.
• Betriebstemperatur: -10℃ bis 80℃.
• Lagertemperatur: -25℃ bis 85℃.

Leistungsmerkmale:

• Basierend auf dem Hall-Effekt-Prinzip: Verwendet Hall-Effekt-Bauelemente, deren Ausgangsspannung linear mit der Amplitude und Phase des angelegten Magnetfelds zusammenhängt, was eine genaue Messung von AC-, DC- und Impulsströmen ermöglicht.
• Geringer Stromverbrauch: Erfüllt die Energiesparanforderungen mit geringem Stromverbrauch.
• Gute elektrische Isolation: Bietet eine hohe elektrische Isolation zwischen Primär- und Sekundärkreisen für einen sicheren und zuverlässigen Betrieb.
• Schnelle Reaktionsgeschwindigkeit: Die Reaktionszeit liegt typischerweise im Mikrosekundenbereich, was eine schnelle Reaktion auf Stromänderungen ermöglicht.

Anwendungsbereiche:

Geeignet für Frequenzumrichter, Überstromschutz, USV- und Kommunikationsnetzteile, Stromrückkopplungsregelsysteme,

Robotik und andere Bereiche.

Verpackung und Anschluss:

• Verwendet einen Molex-Steckverbinder für einfache Installation und Anschluss.
• Normalerweise über Flansche montierbar, was eine gewisse mechanische Stabilität bietet.
