26PC01SMT Drucksensor für industrielle Steuerung medizinische Geräte HVAC-Systeme

26PC01SMT Drucksensor für industrielle Steuerung medizinische Geräte HVAC-Systeme
26PC01SMT Drucksensor für industrielle Steuerung medizinische Geräte HVAC-Systeme

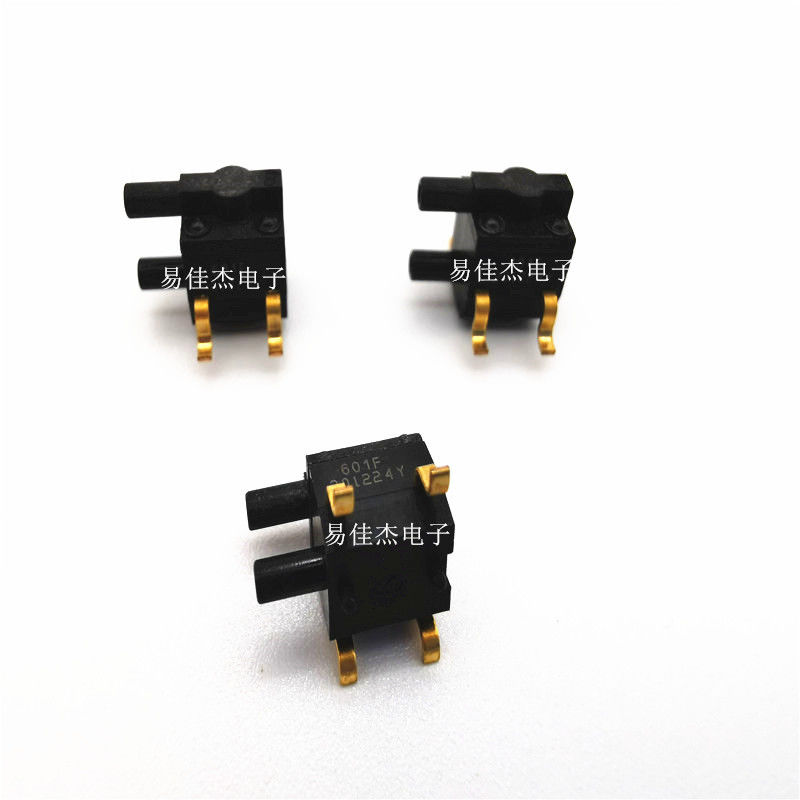

Großes Bild :  26PC01SMT Drucksensor für industrielle Steuerung medizinische Geräte HVAC-Systeme

Produktdetails:
Herkunftsort: USA
Modellnummer: 26PC01SMT
Zahlung und Versand AGB:
Min Bestellmenge: 1 Stück
Preis: Verhandlungsfähig
Verpackung Informationen: Standardverpackung
Lieferzeit: 5-8 Werktage
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 5000 Stück
Kontakt

26PC01SMT Drucksensor für industrielle Steuerung medizinische Geräte HVAC-Systeme

Beschreibung
Druckbereich: ±1,0 psi Eingangswiderstandsbereich: 5.5 bis 11,5 kΩ
Ausgangswiderstandsbereich: 1,5 bis 3,0 kΩ Ausgangsspannungsbereich (bei ±1 psi): ± 14,7 mV Min.
Spanänderung mit Temperatur: ±1,5 % typisch, ±4,5 % max. Nullverschiebung: -2 bis +2 mV
Hervorheben:

26PC01SMT Industriedruckmessgerät

,

Drucksensor für medizinische Geräte

,

Drucksensor für HVAC-Systeme



                        26PC01SMT Drucksensor für industrielle Steuerung, medizinische Geräte und HLK-Systeme





Produktmerkmale:

  • Wet/Wet-Differenzialmessung: Beide Anschlüsse können mit Flüssigkeiten in Kontakt kommen, geeignet für die Messung von zwei Medien.
  • MEMS-piezoresistive Technologie: Hohe Zuverlässigkeit und Stabilität basierend auf mikro-bearbeiteten Sensorelementen.
  • Kompaktes SMT-Gehäuse: Reduziert die PCB-Grundfläche, ideal für platzbeschränkte Designs.
  • Hohe Überdruckbeständigkeit: Hält dem 20-fachen des Nenndrucks stand, was die Haltbarkeit in rauen Umgebungen erhöht.

Anwendungen:

  • Industrielle Steuerung:
    • Luftkompressorventilatoren, Niederdruck-Pneumatiksysteme, Filterverstopfungsüberwachung.
  • Medizinische Geräte:
    • Beatmungsgeräte, Anästhesiegeräte, Flüssigkeitsdrucküberwachung in Dialysegeräten.
  • HLK-Systeme:
    • Luftstrommessung, Lüfterdruckregelung, Gebäude-Druckausgleich.
  • Unterhaltungselektronik:
    • Tragbare Luftdrucksensoren, Drucküberwachung in Haushaltsgeräten.

Gehäuse & Montage:

  • Pin-Konfiguration:
    • 1: V+ (Versorgungsspannung)
    • 2: Ausgang +
    • 3: V- (Masse)
    • 4: Ausgang -
  • Montageart: Oberflächenmontage, kompatibel mit Standard-SMT-Bestückungsprozessen.



Druckbereich ±1,0 psi1
Eingangswiderstandsbereich 5,5 bis 11,5 kΩ1
Ausgangswiderstandsbereich 1,5 bis 3,0 kΩ1
Ausgangsspannungsbereich (bei ±1 psi) ±14,7 mV min, ±16,7 mV typisch, ±18,7 mV max1
Span-Änderung mit Temperatur ±1,5 % typisch, ±4,5 % max1
Nullpunktversatz –2 bis +2 mV1
Nullpunktversatz (25°C bis 0°C; 25°C bis 50°C) ±1,0 mV max1
Linearitätsfehler (Prozentsatz der Spanne) ±0,50 % typisch, ±1,75 % max1
Wiederholbarkeit und Hysterese-Fehler 0,20%1
Überdruck 20 psi max1
Eingangs-Offsetspannung (2 μV + 2 mV/150) × 1501
Eingangs-Offsetstrom 2500 Ω × 200 pA × 1501
Verstärkungsfehler 0,5%1
CMRR 100 dB1
Verstärkungs-Nichtlinearität 50 ppm/min1
0,1–10 Hz 1/f Rauschen 0,7 μV Spitze-zu-Spitze × 1501
Gesamtfehler unkorrigiert ~7 Bits1
Gesamtfehler korrigiert ~14 Bits1
Versorgungsspannung 2,5V–16V DC5
Betriebstemperaturbereich -40°C bis 85°C5
Kompensierter Temperaturbereich 0°C bis 50°C3
Lagertemperaturbereich -55°C bis 100°C3
Löttemperatur/Zeit 315°C max./10 s max3
Vibration 10 g bei 20 Hz bis 2000 Hz3
Schock 100 g für 11 ms3
Lebensdauer 1 Million Zyklen min3
Gehäusetyp 4 - SMD-Modul5
Abmessungen 7,1x6,1x7,7 mm5
Anschlusstyp Ohne Widerhaken, 0,07 Zoll (1,88 mm) Durchmesser Rohrdüse5
Genauigkeit ±1,75%5
Reaktionszeit <1 ms5
Medienkompatibilität Luft, Gas, Flüssigkeit6
Montageart Leiterplatte, Oberflächenmontage5
Anzahl der Pins 45
Gewicht 500 mg5
Feuchtigkeitsempfindlichkeitsgrad 1 (unbegrenzt)



26PC01SMT Drucksensor für industrielle Steuerung medizinische Geräte HVAC-Systeme 0

Größe und Tag:

Öl- gefüllter Druck-Sensor,

druckelektrischer Druck-Sensor,

Druckelektrisches Messkreuz
