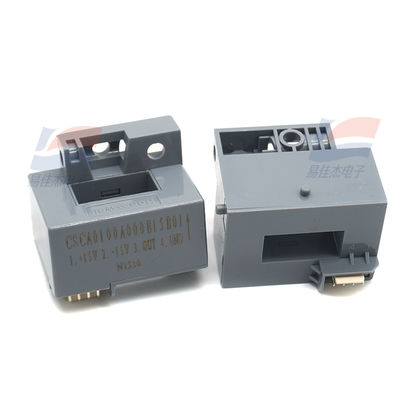

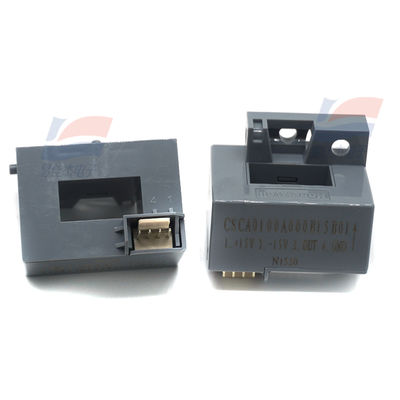

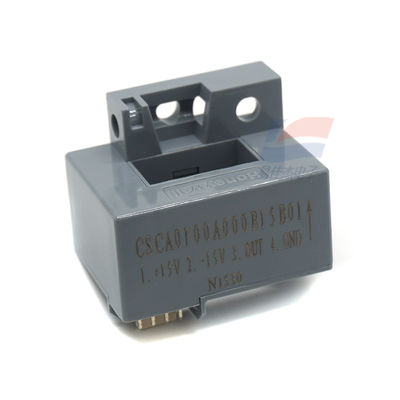

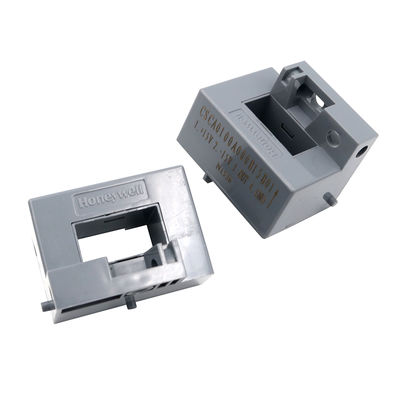

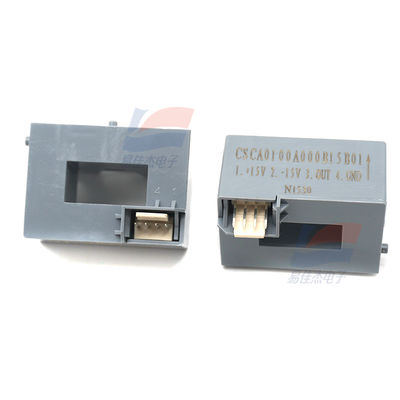

YJJ CSCA0100A000B15B01 Closed-Loop Stromsensor wird in Frequenzumrichtern verwendet

Beschreibung des Produkts:

CSCA0100A000B15B01 Schließkreislauf-Stromsensor wird in variable Frequenzgeschwindigkeitsreglern verwendet

Eigenschaften:

Die CSCA-A-Serie von induktiven analogen Stromsensoren basiert auf der Hall-Effekt-Technologie.Die von der Hall-Effektvorrichtung (HED) erzeugte Ausgangsspannung hängt linear mit der Amplitude und Phase des aufgetretenen Magnetfeldes zusammen.Der Strom, der durch den Leiterkörper fließt, erzeugt ein rotierendes Magnetfeld um den Leiter.Dieses Magnetfeld wird von einem magnetisch empfindlichen Materialkern gesammelt und in der Lücke des Kerns konzentriertDie Leistung des HED ist daher proportional zur Amplitude und Phase des Primärstroms.Die Ausgabe des HED wird für die Verstärkung und Versatzkalibrierung so eingestellt, dass die Sensoren der CSCA-A-Serie die vordefinierte Beziehung zwischen der Ausgangsempfindlichkeit und dem Primärstrom liefern können.

Typ des Produkts: Industrieller Stromsensor

Nennstrom: 100 A

Sensortyp: offene Schleife

Reaktionszeit: 3 auf 7.

Genauigkeit: 2 %

Frequenzbereich: 0 Hz bis 50 kHz

Marke: Honeywell

Kerngröße: 20,5 mm X 10,5 mm

Höhe: 29 mm

Länge: 40 mm

Höchstbetriebstemperatur: + 80 °C

Mindestbetriebstemperatur: - 10 C

Betriebsspannung: 15 V

Typ der Ware: Industrielle Stromsensoren

Serie: CSCA 25

Unterkategorie: Sensoren

Typ: Induktive analoge Stromsensor

Breite: 35 mm
