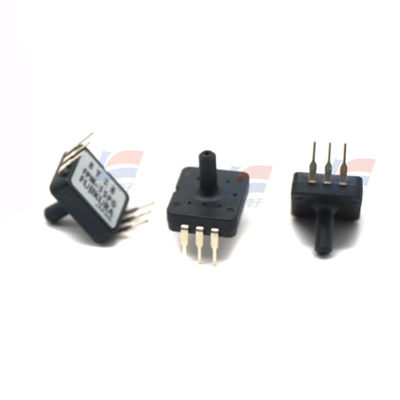

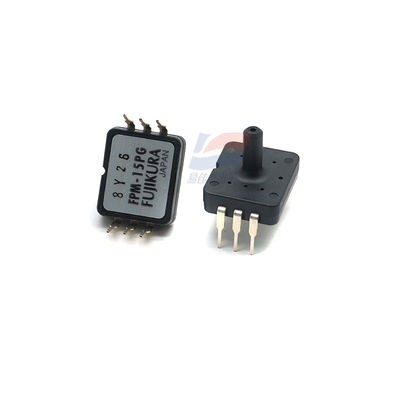

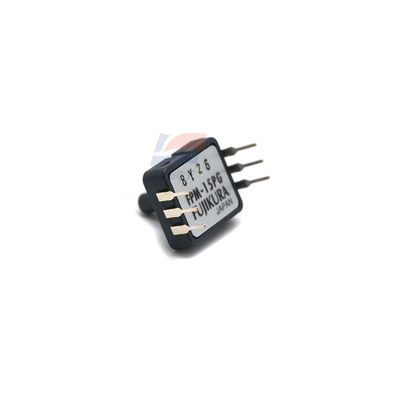

YJJ FPM-15PG Drucksensor wird in Blutdruckmessgeräten Staubsauger Waschmaschinen usw. verwendet

Produktbeschreibung:

Der FPM-15PG-Drucksensor wird in Blutdruckmessgeräten, Staubsaugern, Waschmaschinen usw. verwendet.

Merkmale:

Spezifikationen

Modell 02PG 05PG 07PG 15PG 30PG 50PG 70PG 120PG Einheit

Empfohlene Betriebsbedingungen

Druckart Relativdruck -

Nenndruck 13,79 34,47 48,26 103,4 206,8 344,7 482,6 827,4 kPa

Messbarer Druckbereich -13,79

Temperaturbereich 0 bis 50 °C

Druckmedium Nur nicht korrosive Gase (keine Flüssigkeit) -

Erregerstrom (Konstant) 1,5 mADC

Absolute Maximalwerte

Maximaler Belastungsdruck Das Doppelte des Nenndrucks

1,5-mal

des Nenndrucks-

Maximaler Erregerstrom 3,0 mADC

Betriebstemperatur -20 bis 100 °C

Lagertemperatur -40 bis 120 °C

Betriebsfeuchtigkeit 30 bis 80 (nicht kondensierend) %rF

Elektrische Eigenschaften (Ansteuerstrom 1,5 mA konstant, Umgebungstemperatur Ta=25 °C)

Ausgangsspannweite 60 bis 140 (bei 0 kPa bis Nenndruck) mV

Offsetspannung +/-20 (bei 0 kPa) mV

Brückenwiderstand 4000 bis 6000 Ω

Reaktionszeit 2 (als Referenz) ms

Genauigkeit TSO* +/-5

Messbarer Druck

Bereich (kPa) Teilenummer

-13,79 bis 13,79 FPM-02PG FPM-02PGR

-34,47 bis 34,47 FPM-05PG FPM-05PGR

-48,26 bis 48,26 FPM-07PG FPM-07PGR

-98,07 bis 103,4 FPM-15PG FPM-15PGR

-98,07 bis 206,8 FPM-30PG FPM-30PGR

-98,07 bis 344,7 FPM-50PG FPM-50PGR

-98,07 bis 482,6 FPM-70PG FPM-70PGR

-98,07 bis 827,4 FPM-120PG FPM-120PGR

P1= 0 kPa T1= 0 °C

P2= 1/2 x P3 (kPa) T2= 25 °C

P3= Nenndruck (kPa) T3= 50 °C

Offsetspannung (mV)

Voff = V(P1,T)

Voff(0) = V(P1,T1)

Voff(25) = V(P1,T2)

Voff(50) = V(P1,T3)

Ausgangsspannung bei Vollausschlag (mV)

Vfs = V(P3,T)

Vfs(0) = V(P3,T1)

Vfs(25) = V(P3,T2)

Vfs(50) = V(P3,T3)

Ausgangsspannweite (mV)

SV = Vfs - Voff

SV(0) = Vfs(0) - Voff(0)

SV(25) = Vfs(25) - Voff(25)

SV(50) = Vfs(50) - Voff(50)

Temperaturempfindlichkeit der Offsetspannung (%FS)

TSO = {GRÖSSERER WERT} / SV(25) x 100

GRÖSSERER WERT = größerer Absolutwert von {Voff(0)-Voff(25)} und {Voff(50)-Voff(25)}

Temperaturkoeffizient der Ausgangsspannweite (%FS)

TCS = {max[SV(0),SV(25),SV(50)] - min[SV(0),SV(25),SV(50)] } / SV(25) x 100

Linearität (%FS)

NL = {V(P2,T2) - [Voff(25)+Vfs(25)]/2 } / SV(25) x 100

Druckhysterese (%FS)

Phys = {Voff’(25) - Voff(25) } / SV(25) x 100

Voff’(25) : Ausgangsspannung gegen P1 nach Belastung durch P3-Druck.
